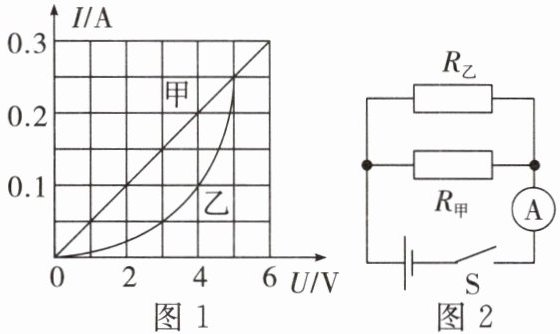

1.(2025德州)(多选)如图1所示是电阻器甲和乙的I-U图像。下列说法正确的是()。


A.甲的电阻为20 Ω
B.乙是定值电阻
C.当电流不变时，甲的阻值与它两端的电压成正比
D.如图2所示，当开关S闭合，电源电压为5 V时，电路中的总电流为0.5 A

AD

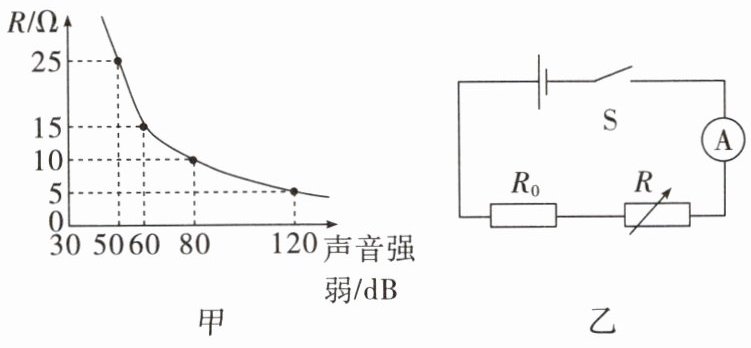

2.噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻$R_0$、声敏电阻$R$（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中$R$的阻值随声音强弱变化的关系如图甲所示，该装置的电路如图乙所示。在某次测试中，当噪声为80 dB时，电流表示数为0.4 A；当噪声为50 dB时，电流表示数为0.2 A。下列选项正确的是（）。


A.电路中的电流随声音强度增大而减小
B.$R_0$的电阻是$15\ \Omega$
C.电源电压为10 V
D.当电流表示数为0.3 A时，噪声强度为60 dB

D

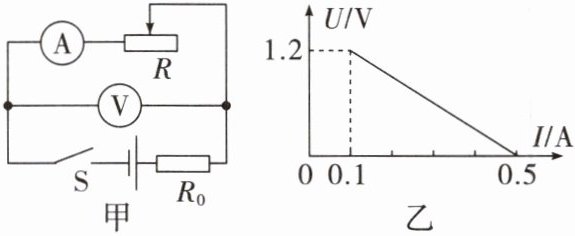

3.闭合如图甲所示电路的开关S,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表示数的关系如图乙所示,则定值电阻$R_0$的电阻为Ω,电源电压为V。

3 Ω；1.5 V

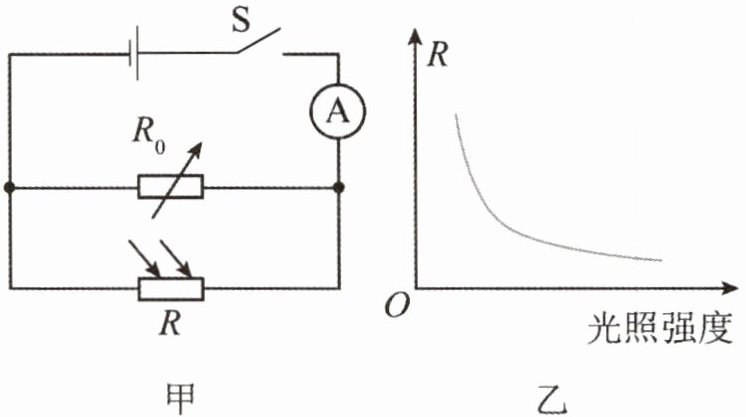

4.(2025福建)光照强度会影响花卉的生长。图甲为光照强度过大时触发报警的电路，电源电压不变，$R_0$为阻值可调的电阻箱，$R$为光敏电阻，其阻值随光照强度的变化关系如图乙所示。当电流表示数大于某一值$I_0$时触发报警，电流表示数为$I_0$时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是()


A.$R$的阻值随光照强度的增大而增大
B.增大$R_0$的阻值可增大警戒光照强度
C.$R_0$一定时，光照强度越大，通过$R_0$的电流越大
D.$R_0$一定时，光照强度越大，电流表的示数越小

本题提供的教用书中无对应答案，无法作答。
