●要点梳理
(1)根据电功率$ P $和电流$ I $、电压$ U $之间的关系式可知，只要用测出小灯泡两端的电压，用测出通过小灯泡的电流，就可以计算出小灯泡的电功率。
(2)串联滑动变阻器的作用：限制电流，；调节小灯泡两端的，以便测出不同下小灯泡的电功率。

(1)$P=UI$；电压表；电流表
(2)保护电路；电压；电压

【分析】
本题考查测量小灯泡电功率的实验基础知识点，需掌握实验原理、测量工具及滑动变阻器的作用。第(1)问根据电功率与电流、电压的关系确定公式，再对应测量工具；第(2)问明确滑动变阻器在电路中的两个核心作用，结合实验目的分析即可。
【解析】
(1)测量电功率的基本公式为$P=UI$，因此实验中需用电压表测量小灯泡两端的电压，用电流表测量通过小灯泡的电流，进而计算电功率；
(2)串联滑动变阻器时，除限制电流外，还能防止电路电流过大，起到保护电路的作用；同时通过改变自身电阻，可调节小灯泡两端的电压，从而测出小灯泡在不同电压下的电功率。
【答案】
(1)$P=UI$；电压表；电流表 (2)保护电路；电压；电压
【知识点】
电功率公式、伏安法测电功率、滑动变阻器的作用
【点评】
本题为测量小灯泡电功率实验的基础识记类题目，直接考查核心知识点，难度较低，学生只要掌握实验相关基础内容即可解答。
【难度系数】
0.8

1.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为3 V，电源是两节新的干电池。

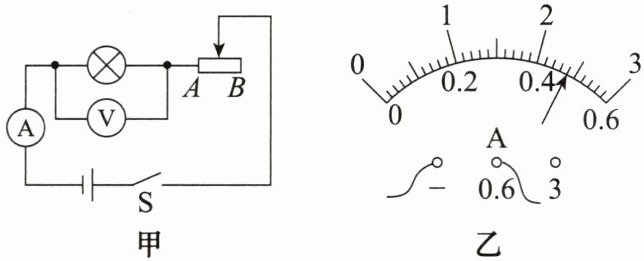

(1)按照图甲正确连接电路，闭合开关，将滑片调至滑动变阻器的端时，小灯泡正常发光，此时电流表的示数如图乙所示，小灯泡的额定功率是W。
(2)若忽略小灯泡电阻随温度的变化，当滑片调节至某位置时，电流表的示数是0.24 A，此时小灯泡的实际功率是W。

1.(1)A；1.44
(2)0.36

【分析】
本题为测量小灯泡电功率的实验题，需结合串联电路特点、电流表读数规则、电功率公式解题。首先，电源为两节新干电池，总电压3V，小灯泡额定电压为3V，要使小灯泡正常发光，需让其两端电压达到额定电压，因此滑动变阻器接入电阻应调至最小；读取电流表示数时，先确定电流表量程和分度值，再计算额定功率；计算实际功率时，利用额定值算出小灯泡电阻（忽略温度影响），再结合实际电流计算实际功率。
【解析】
(1) 两节新干电池总电压为3V，小灯泡额定电压为3V，要使小灯泡正常发光，需其两端电压等于电源电压，因此滑动变阻器接入电阻应调至最小，即滑片调至A端时，滑动变阻器接入电阻为0，小灯泡两端电压为3V，正常发光。电流表选用0~0.6A量程，分度值为0.02A，示数为0.48A，根据电功率公式$P=UI$，小灯泡额定功率$P_{额}=U_{额}I_{额}=3V×0.48A=1.44W$。
(2) 忽略小灯泡电阻随温度变化，先计算小灯泡电阻$R=\frac{U_{额}}{I_{额}}=\frac{3V}{0.48A}=6.25Ω$。当电流为0.24A时，实际功率$P_{实}=I^{2}R=(0.24A)^{2}×6.25Ω=0.36W$。
【答案】
(1) A；1.44 (2) 0.36
【知识点】
测量小灯泡的电功率、电功率计算、欧姆定律
【点评】
本题考查测量小灯泡电功率的基础实验，涉及滑动变阻器调节、电流表读数、电功率计算，需掌握忽略电阻温度变化时的实际功率计算方法，属于常规基础题。
【难度系数】
0.5

2. 在“测量小灯泡的电功率”的实验中，提供的器材有电压恒为4.5 V的电源，额定电压为2.5 V的待测小灯泡（电阻约为8 Ω），电流表（0～0.6 A，0～3 A），电压表（0～3 V，0～15 V），滑动变阻器，开关和导线若干。

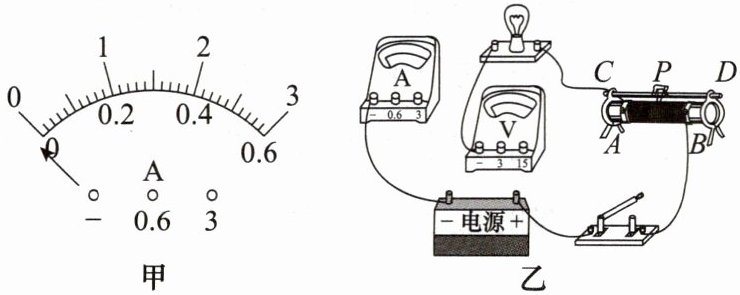

(1)小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作：。
(2)若小明设计的电路如图乙所示，请选择合适的量程，并用笔画线代替导线，将图乙中的实物图连接完整。
(3)小明把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压。为了排除故障，小明接下来的操作合理的是（填字母）。
A. 拧紧小灯泡和它两端的接线柱
B. 拧紧开关两端的接线柱
C. 检查滑动变阻器是否短路
(4)小明根据实验数据绘制出I-U图像，如图丙所示，图中阴影部分面积的物理含义是。
实验报告 ☞《周测 & 实验》P29

2.(1)对电流表进行校零
(2)
(3)A
(4)电压为1 V,电流为0.1 A时小灯泡的电功率

【分析】
本题围绕“测量小灯泡的电功率”实验展开，需结合实验仪器使用、电路连接、故障分析、图像物理意义等知识点逐一解决问题：
1. 电流表使用前需调零，若指针未指零应先校零；
2. 连接实物电路时，要根据小灯泡额定电压和电流选择合适量程，滑动变阻器按“一上一下”接线；
3. 电路故障分析：电流为零说明断路，电压表接近电源电压说明电压表两端到电源通路，故障为小灯泡断路；
4. I-U图像中，面积为电压与电流的乘积，对应电功率。
【解析】
(1) 电流表使用前，若指针未对准零刻度线，需对电流表进行校零操作，确保测量准确。
(2) 实物连接要点：①电压表并联在小灯泡两端，小灯泡额定电压为2.5V，故电压表选0~3V量程；②电流表串联在电路中，小灯泡额定电流约为I=U/R=2.5V/8Ω≈0.31A，故电流表选0~0.6A量程；③滑动变阻器按“一上一下”接线，最终连接结果如参考答案所示。
(3) 电流表示数为零，说明电路断路；电压表示数接近电源电压，说明电压表串联在电路中，故障为小灯泡断路，因此需拧紧小灯泡和它两端的接线柱，故选A。
(4) 在I-U图像中，阴影部分的面积为横坐标（电压）与纵坐标（电流）的乘积，即对应电压和电流下小灯泡的电功率，本题中为电压1V、电流0.1A时小灯泡的电功率。
【答案】
(1) 对电流表进行校零
(2)
(3) A
(4) 电压为1 V,电流为0.1 A时小灯泡的电功率
【知识点】
电流表使用、电路故障分析、电功率
【点评】
本题是测量小灯泡电功率的基础实验题，涵盖实验仪器操作、电路连接、故障判断、图像分析等核心考点，注重考查学生对实验基本原理和操作的掌握，难度适中。
【难度系数】
0.6

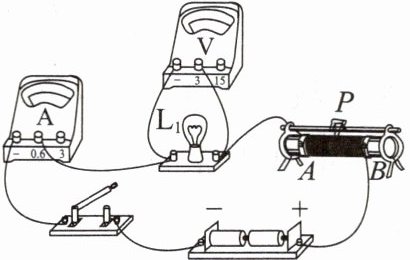

3. 某同学用如图所示的电路测量额定电压为2.5 V的小灯泡$\mathrm{L}_1$的额定功率，电源两端的电压保持不变，测量结果记为$P_1$；接着该同学想比较另一个额定电压为2.5 V的小灯泡$\mathrm{L}_2$的额定功率$P_2$与$P_1$的大小关系，他断开开关，保持滑动变阻器滑片的位置不变，将$\mathrm{L}_1$替换为$\mathrm{L}_2$，闭合开关后，发现电压表示数为2.3 V。依据上述现象，可推断出$P_1$ （选填“＞”“=”或“＜”）$P_2$，他继续完成了$P_2$的测量后，验证了推断。

4. [2025·齐齐哈尔中考]实验小组进行“测量小灯泡的电功率”的实验。现有器材：小灯泡$\mathrm{L}$（$U_{\mathrm{额}}=2.5\ \mathrm{V}$，额定功率约为0.8 W）、电压为3 V且保持不变的电源、标有“20 Ω 1 A”字样的滑动变阻器、开关、电流表、电压表、导线若干。

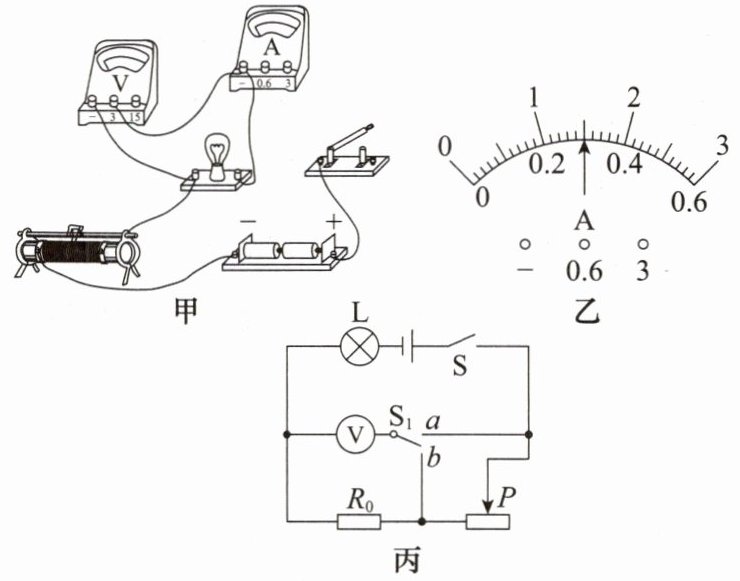

(1)请用笔画线代替导线，将图甲中的实物图连接完整。（导线不允许交叉）
(2)小明检查电表量程的选择和电路的连接都无误后，闭合开关，将滑动变阻器的滑片调至阻值最大处，开始实验。小丽指出小明的实验操作存在错误，正确的操作应是。
(3)正确操作后继续实验，获取实验数据。当电压表的示数为2.5 V时，电流表表盘如图乙所示，通过计算可知，小灯泡$\mathrm{L}$的额定功率为W。
(4)完成实验后，小明设计了如图丙所示的电路，想要用原有的实验器材和定值电阻$R_0$，在不使用电流表的情况下，测量该小灯泡$\mathrm{L}$的额定功率。请你帮助他完成实验方案：
①检查电路无误后，闭合开关$\mathrm{S}$，将开关$\mathrm{S}_1$接$a$，调节滑动变阻器的滑片直至电压表的示数为0.5 V。
②保持滑片不动，再将开关$\mathrm{S}_1$接$b$，读出电压表的示数为$U_0$。
③小灯泡$\mathrm{L}$的额定功率$P_{\mathrm{额}}=$（用$U_{\mathrm{额}}$、$U_0$、$R_0$表示）。

3. ＜
4.(1)
(2)先将滑动变阻器的滑片调至阻值最大处，再闭合开关
(3)0.75
(4)③$\dfrac{U_{额}U_0}{R_0}$

【分析】
第3题：额定功率公式为$P=\frac{U^2}{R}$，额定电压相同的小灯泡，额定功率与电阻成反比。保持滑动变阻器滑片不动，将$\mathrm{L}_1$替换为$\mathrm{L}_2$后，电压表示数从$\mathrm{L}_1$的额定电压2.5V变为2.3V，说明$\mathrm{L}_2$两端电压更小，滑动变阻器分压更大，电路总电阻变大，故$\mathrm{L}_2$的电阻大于$\mathrm{L}_1$的电阻，由此可比较额定功率大小。
第4题：(1)测量小灯泡电功率时，电压表并联在小灯泡两端，量程选0~3V，滑动变阻器“一上一下”接入电路；(2)闭合开关前，滑动变阻器应调至最大阻值处，避免电流过大；(3)根据电流表量程和分度值读出电流，结合$P=UI$计算额定功率；(4)利用串联电路电流相等，通过定值电阻的电压算出电流，即小灯泡的额定电流，再结合额定电压计算额定功率。
【解析】
第3题：两灯泡额定电压均为2.5V，由$P=\frac{U^2}{R}$可知，额定功率与电阻成反比。替换后电压表示数为2.3V，说明$\mathrm{L}_2$的电阻$R_{\mathrm{L}_2} ＞ R_{\mathrm{L}_1}$，因此$P_1=\frac{U_{\mathrm{额}}^2}{R_{\mathrm{L}_1}} ＜ P_2=\frac{U_{\mathrm{额}}^2}{R_{\mathrm{L}_2}}$。
第4题：(1)实物连接：电压表选0~3V量程并联在小灯泡两端，滑动变阻器接一个上接线柱和一个下接线柱，导线不交叉；(2)正确操作：闭合开关前，先将滑动变阻器滑片调至阻值最大处，再闭合开关；(3)电流表量程0~0.6A，分度值0.02A，示数为0.3A，额定功率$P=2.5\ \mathrm{V} × 0.3\ \mathrm{A}=0.75\ \mathrm{W}$；(4)当$\mathrm{S}_1$接$a$时，电压表测$R_0$两端电压，电路电流$I=\frac{U_0}{R_0}$，该电流为小灯泡的额定电流，故额定功率$P_{\mathrm{额}}=U_{\mathrm{额}} × I=\frac{U_{\mathrm{额}}U_0}{R_0}$。
【答案】
3. ＜
4.(1)
(2)先将滑动变阻器的滑片调至阻值最大处，再闭合开关
(3)0.75
(4)$\dfrac{U_{额}U_0}{R_0}$
【知识点】
额定功率、欧姆定律、测量小灯泡电功率
【点评】
本题考查额定功率的比较、测量小灯泡电功率的实验操作与计算，需掌握额定功率与电阻的关系、实验操作规范及串联电路的特点，是中考常见题型，难度适中。
【难度系数】
0.5
