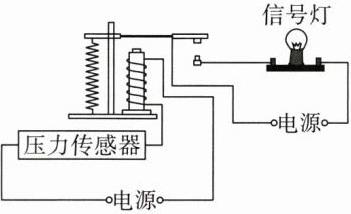

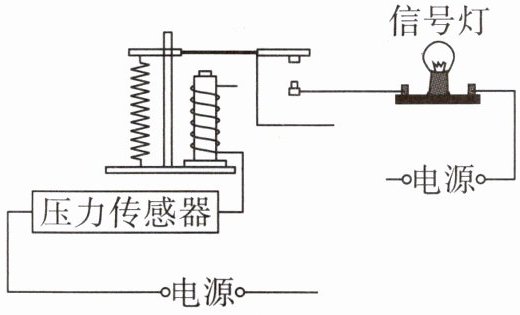

6.下图为某大桥的车辆超重报警装置设计图。当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光，请在图中连好电路。

6.

【分析】
要解决这个问题，需明确电磁继电器的工作原理：电磁继电器分为控制电路和工作电路。本题中，压力传感器所在的是控制电路，信号灯所在的是工作电路。当路面压力达到设定值时，压力传感器接通控制电路，电磁铁获得磁性，吸引衔铁向下运动，从而接通工作电路，使信号灯发光。因此，连接电路时，需将压力传感器与电磁铁线圈串联组成控制电路，将信号灯与电源通过衔铁的触点组成工作电路，确保电磁铁吸合时工作电路导通。
【解析】
1. 连接控制电路：将压力传感器的一端与电源的一极连接，压力传感器的另一端与电磁铁线圈的一端连接，电磁铁线圈的另一端连接到电源的另一极，形成完整的控制回路。
2. 连接工作电路：将信号灯的一端与电源的一极连接，信号灯的另一端连接到电磁继电器衔铁的下触点，衔铁的下触点的另一端连接到电源的另一极，这样当电磁铁吸引衔铁向下时，工作电路接通，信号灯发光。
【答案】

【知识点】
电磁继电器应用；电路连接
【点评】
本题结合实际应用考查电磁继电器的电路连接，需区分控制电路与工作电路，理解电磁继电器通过控制电路间接控制工作电路的特点，是电磁学在生活中的基础应用。
【难度系数】
0.5

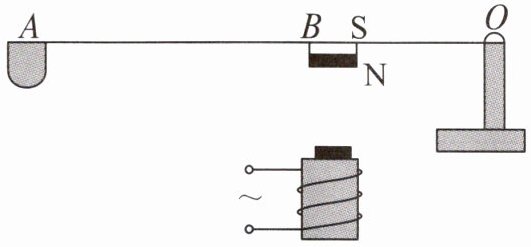

7. 下图是一个颈椎按摩仪的结构示意图，ABO可以看作是一个杠杆，O为支点，B处有一个条形磁体，A处有一个按摩槌头。当电磁铁输入方向可以改变的电流时，条形磁体会受到引力或斥力，带动按摩槌头振动，按摩槌头给颈部的力大小为6 N。已知$l_{AB}:l_{AO}=3:5$，则ABO可以看作一个杠杆，电磁铁的原理是。若按摩槌头向下运动，此时电磁铁的上端为极，条形磁体受到的引力或斥力为。

7. 费力 电流的磁效应 S 15 N
【解析】杠杆在使用的过程中，O为支点，A点受到的力为阻力，B点受到的力为动力，阻力臂大于动力臂，为费力杠杆。电磁铁通电后具有磁性，利用的是电流的磁效应。若按摩槌头向下运动，则电磁铁的上端与磁体的N极相互吸引，所以电磁铁的上端为S极。根据题意可知，$l_{AB}:l_{AO}=3:5$，则$l_{AO}:l_{BO}=5:2$；根据杠杆平衡条件可知 $F_A × l_{AO}=F × l_{BO}$，得 $F=\frac{F_A × l_{AO}}{l_{BO}}=\frac{6\ \mathrm{N} × 5}{2}=15\ \mathrm{N}$。

【分析】
要解决本题，需依次完成四个步骤：1. 确定杠杆的支点、动力与阻力，比较动力臂和阻力臂大小判断杠杆类型；2. 明确电磁铁的工作原理；3. 根据按摩槌头的运动方向，结合磁极间的相互作用规律判断电磁铁的磁极；4. 利用杠杆平衡条件计算条形磁体受到的力。
【解析】
1. 杠杆类型判断：以O为支点，A处按摩槌头的力为阻力，阻力臂为$l_{AO}$；B处条形磁体的力为动力，动力臂为$l_{BO}$。已知$l_{AB}:l_{AO}=3:5$，则$l_{BO}=l_{AO}-l_{AB}=5-3=2$份，阻力臂$l_{AO}$大于动力臂$l_{BO}$，因此该杠杆为费力杠杆。
2. 电磁铁原理：电磁铁是利用电流的磁效应工作的，即通电导体周围存在磁场。
3. 磁极判断：按摩槌头向下运动，说明B处条形磁体受到向下的吸引力（条形磁体下端为N极，异名磁极相互吸引，故电磁铁上端需与N极相吸），因此电磁铁的上端为S极。
4. 力的计算：根据杠杆平衡条件$F_A · l_{AO}=F · l_{BO}$，由$l_{AB}:l_{AO}=3:5$得$l_{BO}=\frac{2}{5}l_{AO}$，代入$F_A=6\ \mathrm{N}$，解得$F=\frac{F_A · l_{AO}}{l_{BO}}=\frac{6\ \mathrm{N} ×5}{2}=15\ \mathrm{N}$。
【答案】
费力；电流的磁效应；S；15 N
【知识点】
杠杆分类；电流的磁效应；磁极间的相互作用
【点评】
本题结合实际生活中的颈椎按摩仪场景，综合考查杠杆、电磁学的基础知识点，属于基础应用类题目，需要学生掌握基本物理规律并能灵活应用。
【难度系数】
0.6
