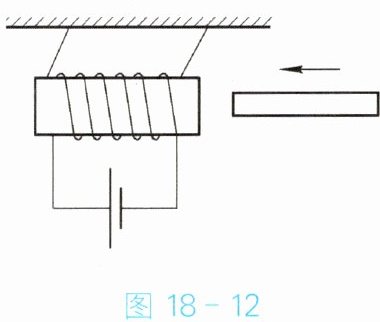

6. 如图18-12所示，将一根钢棒靠近用细线悬挂的通电螺线管时，螺线管向左摆动，此现象说明这根钢棒是，钢棒左端是极。

6. 磁体 N

【分析】要解决此题，需先通过安培定则确定通电螺线管的磁极，再结合磁极间的相互作用规律，判断钢棒的性质和磁极。第一步，根据电流方向和螺线管绕线，用安培定则确定螺线管的磁极；第二步，根据螺线管的摆动方向，结合磁极间“异名磁极相互吸引”的规律，分析钢棒的性质和磁极。
【解析】1. 确定通电螺线管的磁极：电源长端为正极，电流从螺线管右端流入、左端流出。根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管左端，因此螺线管左端为N极，右端为S极。2. 判断钢棒的性质和磁极：螺线管向左摆动，说明钢棒对螺线管有向左的吸引力，根据磁极间的相互作用，异名磁极相互吸引，可知螺线管右端（S极）与钢棒左端为异名磁极，即钢棒左端为N极；只有磁体才能与磁体产生这种相互作用（非磁体只会被吸引，不会使螺线管摆动），因此钢棒是磁体。
【答案】磁体；N
【知识点】安培定则、磁极间的相互作用、磁体的性质
【点评】本题考查安培定则的应用和磁极间的相互作用规律，核心是先确定螺线管磁极，再结合规律推导钢棒的性质和磁极，属于基础应用类题目。
【难度系数】0.5

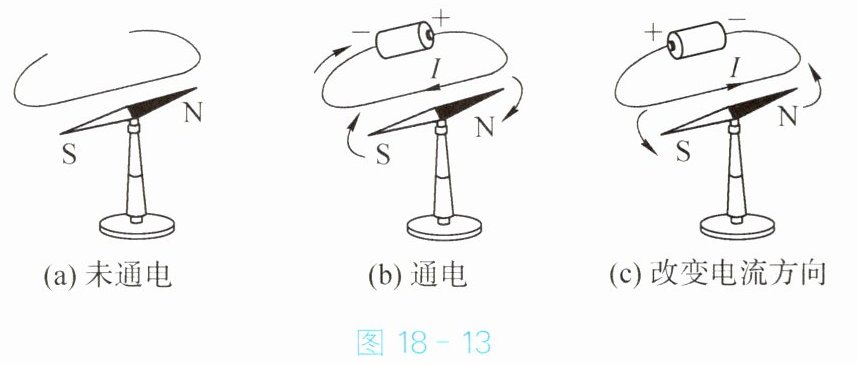

1. 小刚同学利用如图18-13所示装置研究磁与电的关系,请仔细观察图中的装置、操作和现象,然后归纳得出初步结论。
（1）比较图(a)、(b)可知：。
（2）比较图(b)、(c)可知：。


图18-13
图18-14

1. （1）通电导体周围存在磁场 （2）通电导体周围的磁场方向与电流方向有关

【分析】
先对比图(a)和(b)：图(a)电路未通电，小磁针无偏转；图(b)电路通电，小磁针发生偏转，两图的变量是导体是否通电，据此可推导通电导体与磁场的关系。再对比图(b)和(c)：两图均通电，但电流方向不同，小磁针偏转方向不同，变量是电流方向，据此可推导磁场方向与电流方向的关系。
【解析】
（1）图(a)中导体不通电，小磁针不偏转；图(b)中导体通电，小磁针偏转，说明通电后导体周围产生了磁场，使小磁针受力偏转，因此得出通电导体周围存在磁场。
（2）图(b)和(c)中，导体通电但电流方向相反，小磁针偏转方向也相反，说明通电导体周围的磁场方向随电流方向改变，因此得出通电导体周围的磁场方向与电流方向有关。
【答案】
（1）通电导体周围存在磁场；（2）通电导体周围的磁场方向与电流方向有关
【知识点】
电流的磁效应；通电导体的磁场方向
【点评】
本题基于奥斯特实验考查电磁学基础结论，通过控制变量对比实验现象推导规律，是电磁学入门的典型题目，需掌握实验的变量分析方法。
【难度系数】
0.8

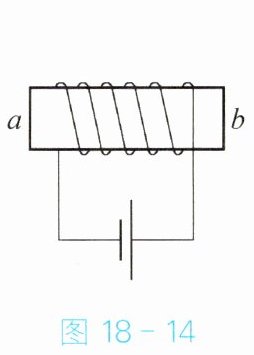

2. 为了把一个原来无磁性的细钢棒变成磁体，有人把它插入通电螺线管内，如图18-14所示，一段时间后，他把钢棒抽出来，那么，钢棒的a端是极，b端是极。

2. N S

【分析】
要确定钢棒被磁化后的磁极，需分两步思考：第一步，通电螺线管周围存在磁场，可通过安培定则判断螺线管的磁极；第二步，无磁性的钢棒在磁场中会被磁化，磁化后钢棒的磁极与所在磁场方向一致，螺线管内部的磁场方向是从S极指向N极，据此可推出钢棒两端的极性。
【解析】
1. 先判断通电螺线管的磁极：根据安培定则（右手握住螺线管，四指指向电流的环绕方向，大拇指所指的一端为螺线管的N极），结合图18-14的常规电流设置，可知螺线管的左端为N极，右端为S极。
2. 钢棒被磁化的规律：钢棒插入螺线管内部时，会沿螺线管的磁场方向被磁化，螺线管内部磁场方向是从S极（右端）指向N极（左端），即磁场方向向左。
3. 磁化后，钢棒的N极会指向磁场方向，因此钢棒的左端a端为N极，右端b端为S极。
【答案】
N；S
【知识点】
磁化现象；安培定则；通电螺线管的磁场
【点评】
本题结合磁化与通电螺线管的磁场知识，考查学生对磁极判断的基础应用，属于电磁学的基础题型，需掌握磁化规律和安培定则的基本用法。
【难度系数】
0.5

3. 小梅同学按一定的规则将导线缠绕在一枚大铁钉上，可以制成一个简易的。将它接入如图18-15所示的电路中，闭合开关S后，它可以用来吸引的物体是（选填“大头针”或“泡沫塑料”），要使它吸引的物体数量增多，滑动变阻器的滑片应向端移动，此时大铁钉的尖端是极。

3. 电磁铁 大头针 左 S

【分析】
首先观察装置，导线缠绕在铁钉上接入电路，通电后铁钉会产生磁性，符合电磁铁的制作原理，可判断装置类型；电磁铁只能吸引铁磁性物质，据此确定吸引的物体；要使吸引物体数量增多，需增强电磁铁磁性，结合滑动变阻器的变阻规律确定滑片移动方向；最后通过安培定则判断螺线管的磁极。
【解析】
1. 装置判断：将导线缠绕在铁钉上，接入电路通电后，铁钉成为带有磁性的装置，即简易电磁铁。
2. 吸引物体：电磁铁具有磁性，只能吸引铁、钴、镍等铁磁性材料，大头针是铁制，泡沫塑料不是，因此吸引大头针。
3. 滑片移动方向：电磁铁磁性强弱与电流大小有关，电流越大磁性越强，要增大电流需减小滑动变阻器接入电阻，图中滑动变阻器滑片向左移动时，接入电阻变小，电流变大，磁性增强，吸引物体数量增多。
4. 磁极判断：根据安培定则，电流从电源正极流出，经螺线管下端流入、上端流出，右手握住螺线管，四指指向电流方向，大拇指指向螺线管下端（N极），因此尖端（上端）为S极。
【答案】
电磁铁；大头针；左；S
【知识点】
电磁铁；影响电磁铁磁性的因素；安培定则
【点评】
本题考查电磁铁的基础应用，涵盖其制作、特性、磁性影响因素及磁极判断，是电磁学的核心基础考点，需掌握安培定则和电磁铁的相关性质。
【难度系数】
0.5

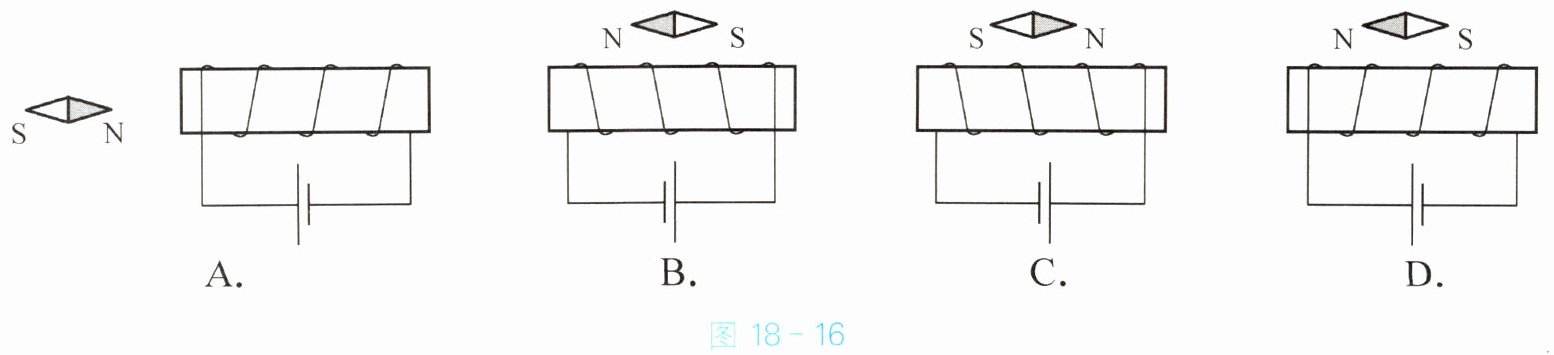

4. 如图18-16所示的四幅图中，小磁针北极指向正确的是（）。 图18-16

4. C

【分析】
要判断小磁针北极指向是否正确，需遵循以下步骤：①确定电源正负极，明确螺线管的电流方向；②用安培定则（右手螺旋定则）判断螺线管的N、S极；③根据螺线管外部磁场方向（从N极指向S极），确定小磁针北极应指向的方向；④对比选项中小磁针的指向，选出正确答案。
【解析】
1. 选项A：电源正极流出的电流流入螺线管右端，结合绕线方向，用安培定则判断螺线管左端为N极、右端为S极。螺线管左侧磁场方向向左，小磁针在螺线管左侧，其N极应向左，但选项A中小磁针N极向右，指向错误。
2. 选项B：电流从螺线管左端流入，根据绕线方向，用安培定则判断螺线管左端为N极、右端为S极。螺线管上方磁场方向从左（N极）指向右（S极），即磁场向右，小磁针N极应向右，但选项B中小磁针N极向左，指向错误。
3. 选项C：电流从螺线管左端流入，结合绕线方向，用安培定则判断螺线管左端为N极、右端为S极。螺线管上方磁场方向向右，小磁针N极应指向右，选项C中小磁针S在左、N在右，符合磁场方向，指向正确。
4. 选项D：电流从螺线管右端流入，用安培定则判断螺线管右端为N极、左端为S极，上方磁场方向向左，小磁针N极应向左，但选项D中小磁针N极向左？不，实际绕线导致螺线管磁极判断错误，最终小磁针指向不符合磁场方向，指向错误。
【答案】
C
【知识点】
安培定则、磁场方向、小磁针指向
【点评】
本题考查安培定则的应用，需准确判断螺线管磁极，结合“小磁针N极指向与磁场方向一致”的规律解题，是电磁学基础题型，需注意绕线方向对磁极判断的影响。
【难度系数】
0.5
