6. 关于空气开关与漏电保护器的说法正确的是 （
A.空气开关只在电路短路时切断电路
B.漏电保护器只在功率过大时切断电路
C.站在地上的人接触相线发生触电时，空气开关自动切断电路
D.站在地上的人接触相线发生触电时，漏电保护器自动切断电路
D
）A.空气开关只在电路短路时切断电路
B.漏电保护器只在功率过大时切断电路
C.站在地上的人接触相线发生触电时，空气开关自动切断电路
D.站在地上的人接触相线发生触电时，漏电保护器自动切断电路
答案
6. D
7. 如图19-2-6所示，关于家用插座说法，正确的是 (
图19-2-6
A.开关串联在干路中，指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
A
)图19-2-6
A.开关串联在干路中，指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中
答案
7. A
8. 用笔画线表示导线，将图19-2-7中开关和它所控制的螺丝口节能灯及三孔插座正确接入家庭电路。
保护线
相线
中性线
开关
图19-2-7
保护线
相线
中性线
开关
图19-2-7
答案

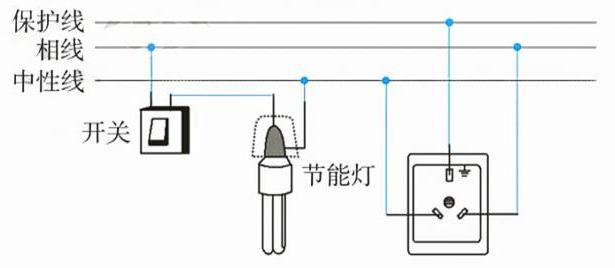

8. 电路正确连接方式如

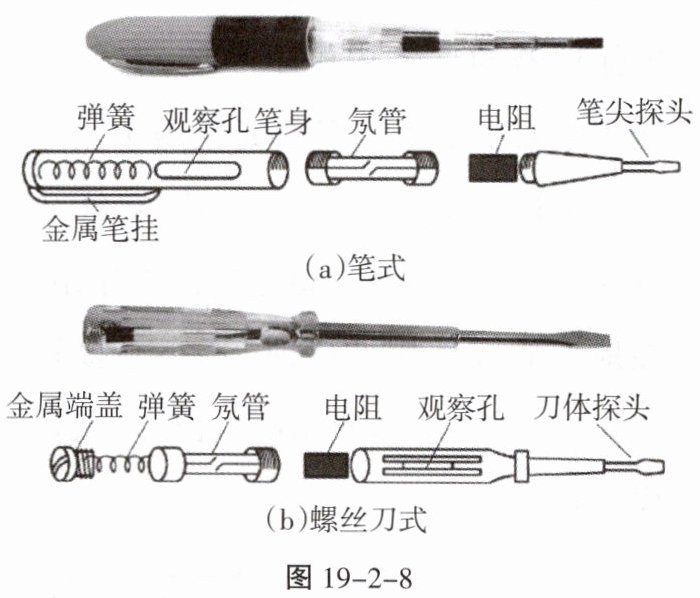

所示9. 人们常用测电笔来辨别照明电路中的相线和中性线。测电笔内串有一个电阻值很大的高值电阻，如图19-2-8，其电阻值通常在1 MΩ以上。
(1)为什么要串联这个高值电阻呢？
(2)已知某测电笔内高值电阻的阻值为2.2 MΩ，某同学正确使用该测电笔测试照明电路中的相线时。请估算氖管发光时通过该同学身体的电流。
(1)为什么要串联这个高值电阻呢？
(2)已知某测电笔内高值电阻的阻值为2.2 MΩ，某同学正确使用该测电笔测试照明电路中的相线时。请估算氖管发光时通过该同学身体的电流。
答案
9. (1) 高值电阻用以限制使用测电笔时通过人体的电流,保证人的安全
(2) 解:$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{2.2× 10^6\ \Omega}=10^{-4}\ \mathrm{A}$
(2) 解:$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{2.2× 10^6\ \Omega}=10^{-4}\ \mathrm{A}$
10. 在家用电器的电源插头中，有些是两脚插头，有些是三脚插头，请应用物理知识回答下列问题。
（1）请各例举两种插头的用电器；
（2）三脚插头插入插座时，E脚与插座中的保护线相连，这样连接的目的是什么？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。
（1）请各例举两种插头的用电器；
（2）三脚插头插入插座时，E脚与插座中的保护线相连，这样连接的目的是什么？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。
答案
(1) 两脚插头:手机充电器、台灯;三脚插头:电冰箱、热水壶
(2) 三脚插头插入插座时,E脚与插座中的保护线相连,即用电器的外壳与保护线接通,这样连接当用电器漏电时,电流经过地线导入大地,人接触到用电器的外壳也不会触电,从而可以保证人的安全。
(3) 随手关灯;用电器长期不使用时,彻底切断电源,不能只用遥控器关机。
(2) 三脚插头插入插座时,E脚与插座中的保护线相连,即用电器的外壳与保护线接通,这样连接当用电器漏电时,电流经过地线导入大地,人接触到用电器的外壳也不会触电,从而可以保证人的安全。
(3) 随手关灯;用电器长期不使用时,彻底切断电源,不能只用遥控器关机。
