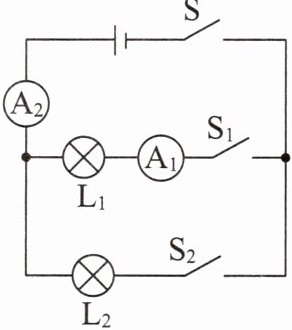

7.(2024·云南中考)如图所示的电路中,电源电压恒定,闭合开关S、S₁和S₂,灯L₁、L₂都正常发光,下列说法正确的是()

A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗

7. C

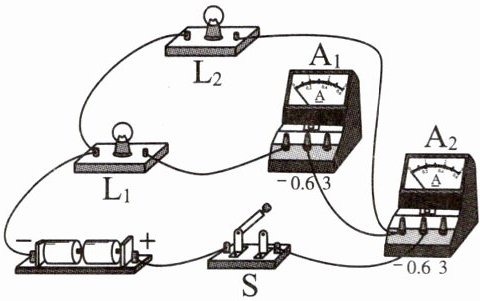

8. 小明连接如图所示的电路。

(1)闭合开关S,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$发光,电流表$\mathrm{A}_1$和$\mathrm{A}_2$正常工作,$\mathrm{A}_1$示数为$0.21\ \mathrm{A}$,$\mathrm{A}_2$示数为$0.48\ \mathrm{A}$。通过灯泡$\mathrm{L}_1$的电流为 $\mathrm{A}$;通过灯泡$\mathrm{L}_2$的电流为 $\mathrm{A}$。
(2)将$\mathrm{L}_2$取下,闭合开关S,则灯泡$\mathrm{L}_1$(选填“发光”或“不发光”),$\mathrm{A}_2$的示数(选填“大于”“小于”或“等于”)$\mathrm{A}_1$的示数。
(3)闭合开关S,若$\mathrm{L}_2$发光而$\mathrm{L}_1$不发光,则可能是(选填“$\mathrm{A}_1$”或“$\mathrm{A}_2$”)处发生断路。

8. (1) 0.21 0.27
(2) 发光 等于
(3) A₁

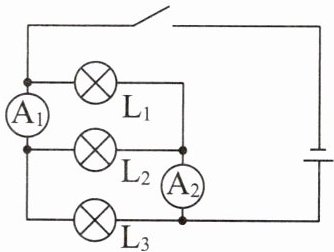

9.如图所示，电灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$的连接方式是________，电流表$\mathrm{A}_{1}$测量通过________的电流，电流表$\mathrm{A}_{2}$测量通过________的电流。测得$\mathrm{A}_{1}$的示数为$0.5\ \mathrm{A}$，$\mathrm{A}_{2}$的示数为$0.3\ \mathrm{A}$，且通过$\mathrm{L}_{2}$的电流是通过$\mathrm{L}_{1}$的电流的$2$倍，则通过$\mathrm{L}_{3}$的电流为$\_\_\_\_\_\_\ \mathrm{A}$，总电流为$\_\_\_\_\_\_\ \mathrm{A}$。

9. 并联 L₂、L₃ L₁、L₂ 0.3 0.6
