一、电流的磁效应
阅读教材，完成下列问题。

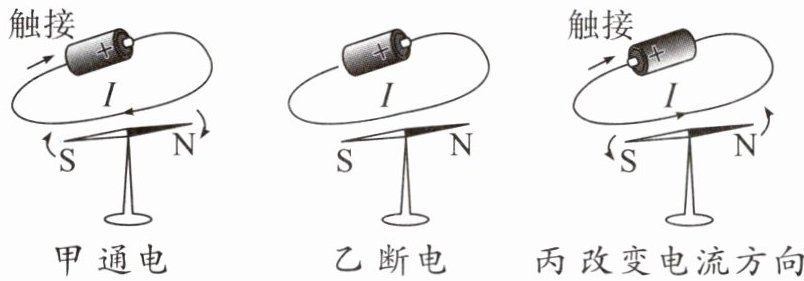

1. 如图所示，将一枚小磁针置于桌面上，在小磁针上方放一条直导线，使导线与电池触接，然后断开。对调电池的正、负极，再做一次实验。

(1)如图甲所示，当导线通电时，小磁针发生偏转；如图乙所示，切断电流时，小磁针又回到原位。这说明通电导线周围存在。
(2)如图丙所示，当电路中的电流反向时，小磁针的偏转方向也相反。这说明电流产生的磁场方向跟有关。
2. 通电导线周围存在与有关的磁场，这种现象叫作电流的磁效应。

1. (1) 磁场
1. (2) 电流的方向
2. 电流方向

二、通电螺线管的磁场
阅读教材,完成下列问题。
根据教材实验结果可知,通电螺线管外部的磁场与磁体的磁场相似。通电螺线管的两端相当于的两极,两端的极性跟螺线管中有关。

条形 条形磁体 电流的方向

三、安培定则
阅读教材，完成下列问题。
1. 安培定则的内容：用握住螺线管，让指向螺线管中电流的方向，则所指的那端就是螺线管的N极。

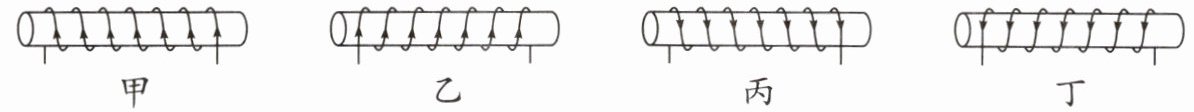

2. 请你运用安培定则判定下列各图中的通电螺线管的N、S极。

1. 右手 四指 拇指
2. 如图所示
