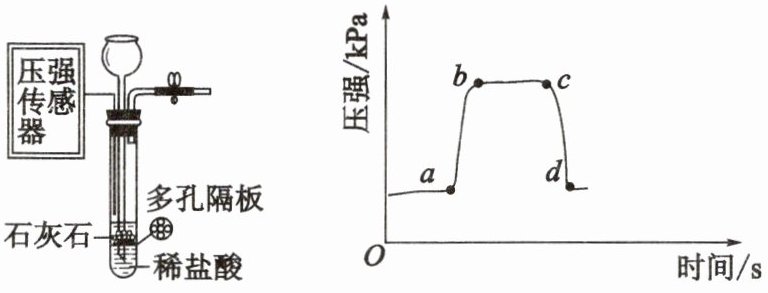

16. 如图所示的装置具有能控制反应的发生和停止的优点，为了了解装置具有该优点的原因，某化学兴趣小组在装置中连接压强传感器，从而测定实验中试管内气体压强变化的情况。下列说法错误的是()


A.ab段，试管中的液面逐渐下降
B.a点的对应操作是打开止水夹
C.bc段石灰石与稀盐酸脱离接触
D.bc段压强基本不变，说明装置气密性良好

16.B [解析]此装置可控制反应的发生和停止。石灰石置于多孔隔板上,关闭止水夹,通过长颈漏斗添加稀盐酸,使固体、液体接触,反应发生,产生气体,装置内压强增大,将稀盐酸压入长颈漏斗中,固体、液体分离,反应停止,打开止水夹,装置内压强减小,固体、液体接触,反应再次发生。
A项,由图可知,ab段压强逐渐增大,高于外界大气压,在压强差的作用下,将稀盐酸压入长颈漏斗中,故试管中液面逐渐下降,故A正确。B项,a点之后的压强迅速增加,说明装置内产生气体无法排出,所以a点对应的应该是关闭止水夹,故B错误。C、D项,bc段压强不再变化,说明装置内积聚大量气体,这时固体、液体分离,反应停止,同时说明装置气密性良好,C、D正确。

【分析】
要解决本题，需先明确该装置的工作原理：此装置类似启普发生器，通过止水夹的开闭改变装置内压强，从而控制石灰石和稀盐酸的接触与分离，实现反应的发生和停止。结合压强变化曲线，分析各阶段的操作和反应状态，再逐一判断选项的正误。
【解析】
该装置的原理：石灰石置于多孔隔板上，关闭止水夹时，反应产生的气体使试管内压强增大，将稀盐酸压入长颈漏斗，固液分离，反应停止；打开止水夹时，气体排出，压强减小，稀盐酸回落，固液接触，反应发生。
对各选项分析：
A. ab段压强逐渐增大，高于外界大气压，在压强差作用下，稀盐酸被压入长颈漏斗，试管内液面逐渐下降，A正确。
B. a点之后压强迅速增大，说明装置内气体无法排出，对应操作是关闭止水夹，而非打开止水夹（打开止水夹压强会减小），B错误。
C. bc段压强基本不变，说明装置内无气体生成，此时石灰石与稀盐酸脱离接触，反应停止，C正确。
D. bc段压强稳定，说明装置内气体不会泄漏，证明装置气密性良好，D正确。
【答案】
B
【知识点】
气体压强变化、启普发生器原理、装置气密性检查
【点评】
本题结合压强曲线变化考查简易气体发生装置的原理，需将压强变化与装置操作、反应状态对应，是实验原理的综合应用，难度适中。
【难度系数】
0.5
