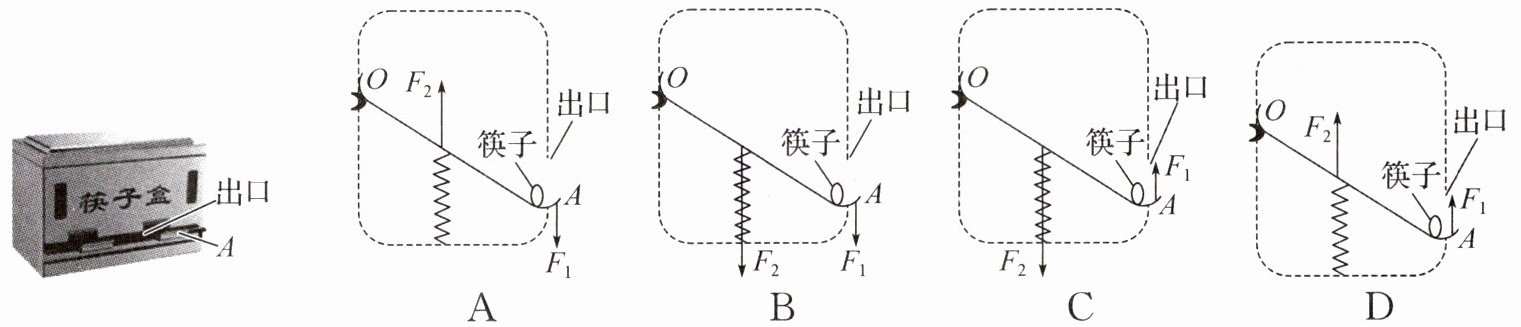

5. 如图所示,小科在筷子盒 A 处施力时,会有筷子从出口滚出.能正确表示按下筷子盒时杠杆示意图的是
( )
A
B
C
D
( )
A
B
C
D
答案
A

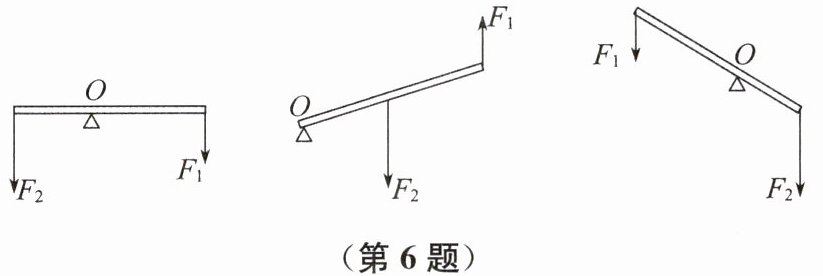

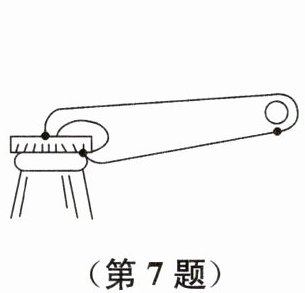

6. 作出下列各杠杆的动力臂 $ l_1 $ 和阻力臂 $ l_2 $。
（第6题）
（第7题）
（第6题）
（第7题）
答案
;
8. 杠杆平衡时,作用在杠杆上的动力和阻力的方向________（选填“一定”或“不一定”,下同）相反,它们使杠杆转动的方向________相反.
答案
不一定
; 一定
; 一定

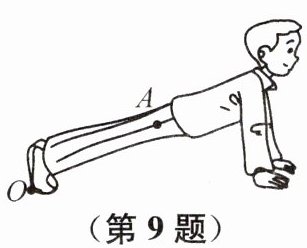

9. 如图所示,某同学在做俯卧撑运动,可将他视为一个杠杆,他的重心在A点,脚部O点可以看作是________,手对身体所施加的力相当于________力,该同学所受到的重力可以看作是________力.
(第9题)
(第10题)
(第11题)
(第12题)
(第9题)
(第10题)
(第11题)
(第12题)
答案
支点
; 动
; 阻
; 动
; 阻

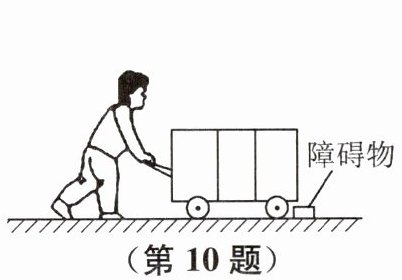

10. 如图所示是列车上用来出售食品的手推车，当前轮遇到障碍物时，售货员________（选填“向上提”或“向下按”）扶手，此时手推车的支点为车的________；当后轮遇到障碍物时，售货员________（选填“向上提”或“向下按”）扶手，此时手推车的支点为车的________。
答案
向下按
; 后轮
; 向上提
; 前轮
; 后轮
; 向上提
; 前轮

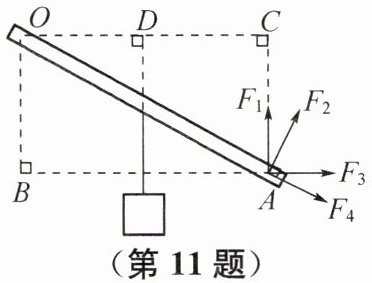

11. 如图所示，有一根杠杆可绕O点转动，在其中点挂一个重物，现在A点施加动力$F_A$.
(1)如果动力$F_A$沿$F_1$的方向，则其动力臂是______，阻力臂是______.
(2)如果动力$F_A$沿$F_2$的方向，则其动力臂是______.
(3)如果动力$F_A$沿$F_3$的方向，则其动力臂是______.
(4)如果动力$F_A$沿$F_4$的方向，则其动力臂长度为______.
(1)如果动力$F_A$沿$F_1$的方向，则其动力臂是______，阻力臂是______.
(2)如果动力$F_A$沿$F_2$的方向，则其动力臂是______.
(3)如果动力$F_A$沿$F_3$的方向，则其动力臂是______.
(4)如果动力$F_A$沿$F_4$的方向，则其动力臂长度为______.
答案
OC
; OD
; OA
; OB
; 零
; OD
; OA
; OB
; 零

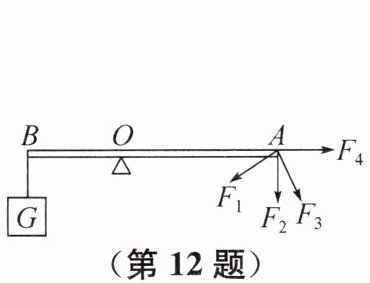

12. 如图所示,作用在A点上的4个力中,力臂最长的是 （ ）
A. $F_{1}$
B. $F_{2}$
C. $F_{3}$
D. $F_{4}$
A. $F_{1}$
B. $F_{2}$
C. $F_{3}$
D. $F_{4}$
答案
B
