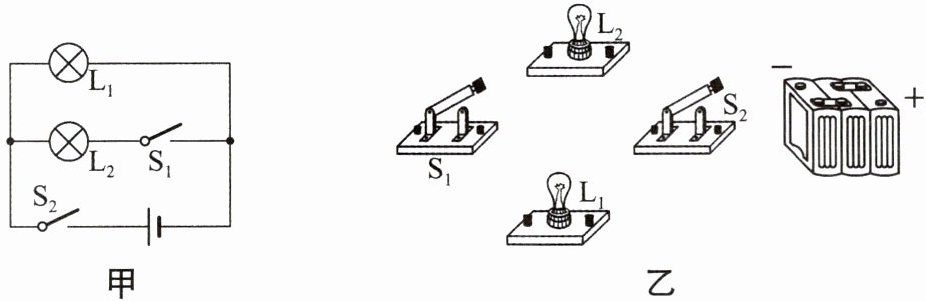

7. 如图甲所示是李明设计的一个电路,请你在图乙中用笔画线代替导线连接与图甲对应的实物电路.

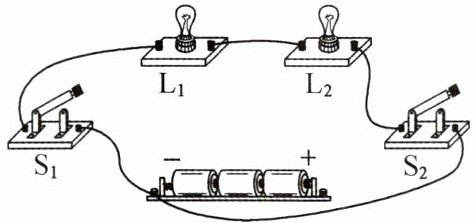

8. 在图中补充一根导线，完成实物电路图.要求:两灯并联，$\mathrm{S}_{1}$、$\mathrm{S}_{2}$分别控制$\mathrm{L}_{1}$、$\mathrm{L}_{2}$.

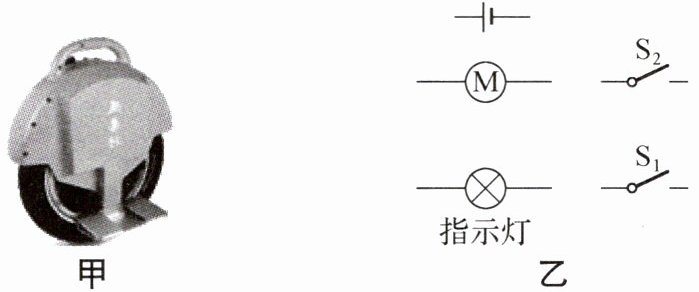

9. 如图甲所示是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具.为了确保安全，该单轮平衡车的电路有2个开关(分别为电源开关$\mathrm{S}_{1}$和压力开关$\mathrm{S}_{2}$)，当手动闭合$\mathrm{S}_{1}$时，指示灯亮起；骑行者再站立于平衡车踏板上后，$\mathrm{S}_{2}$自动闭合，电动机才能正常启动，平衡车才开始运动.未闭合$\mathrm{S}_{1}$或骑行者未站立于踏板上，电动机都无法启动.请根据上述要求将图乙电路图连接完整.

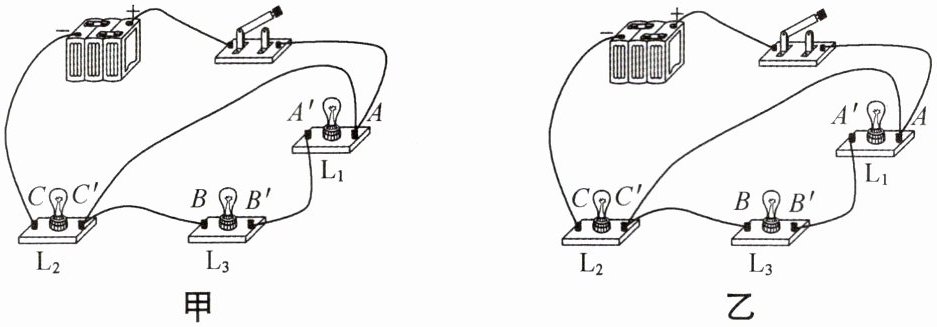

10. 某同学连接的电路如图所示,请指出电路中的问题,并按如下要求改动电路.
(1)在图甲电路中去掉一根导线(在该导线上打“×”)使三盏灯串联.
(2)在图乙电路中加上一根导线使三盏灯并联.

;
