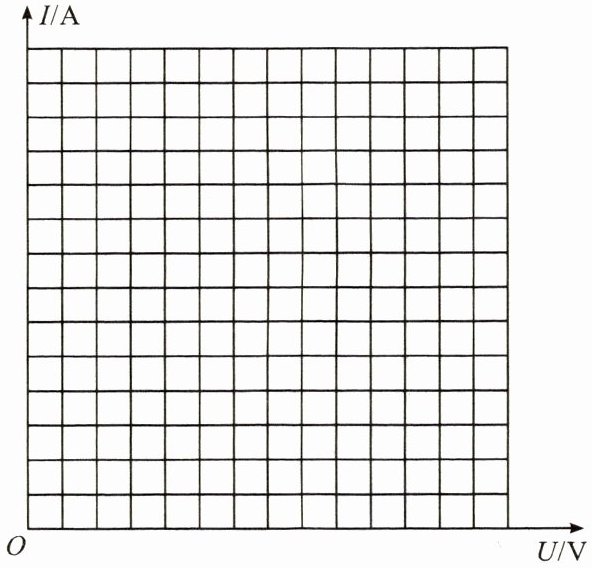

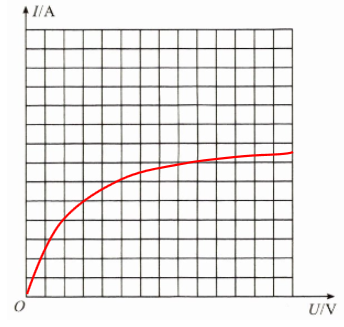

根据表格中的数据,在下图中画出各组数据对应的点,然后将各点平滑地连接起来,画出小灯泡的电流随电压变化的关系图像。

实验结论
小灯泡的电阻随温度的升高而________。

增大

物理实验报告册
配沪科-粤教版
九年级
上册
实验步骤
1.按照实验装置图连接电路，并合理选择电流表、电压表的量程。
2.注意连接电路时开关应处于断开状态，滑动变阻器的滑片处于最大阻值处。
3.检查电路无误后，闭合开关，移动滑动变阻器的滑片，记录电流表和电压表的示数，并将电表的示数填入表格中。
4.重复实验步骤3两次。
5.根据欧姆定律计算电阻的阻值，并求出三次测量的平均值，填入表格中。

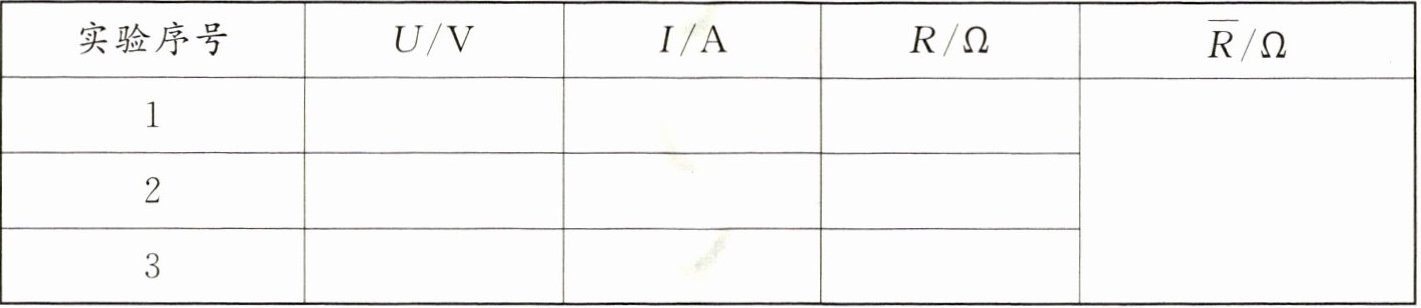

实验数据

实验结论
电阻的阻值$R_x=$______。
整理器材
实验结束后，整理实验器材，保持实验台面整洁。
交流与评估
1.在实验1中，有同学将实验记录表中四次测得的电阻的平均值作为小灯泡的电阻，这样做正确吗？为什么？
2.在实验1和实验2中，多次测量的目的相同吗？为什么？

1 ; 0.2 ; 5 ; 2 ; 0.4 ; 5 ; 3 ; 0.6 ; 5 ; 5
;
; 不正确，因为小灯泡的电阻随温度变化而变化，不同发光状态下温度不同，电阻不同，求平均值无意义
; 不同，实验1多次测量是为了探究小灯泡电阻随温度变化的规律，实验2多次测量是为了取平均值减小误差
