1. 在“测定小灯泡的额定功率”的实验中，需要用________测出小灯泡两端的电压，用________测出通过它的电流，根据公式________就可以算出小灯泡的功率。

电压表
; 电流表
; P=UI

2. 在“测定小灯泡的额定功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表示数都达不到灯泡的额定电压值,其原因可能是( )。
A. 变阻器总电阻太大
B. 电压表量程太大
C. 电源电压太低
D. 灯泡灯丝断开

C

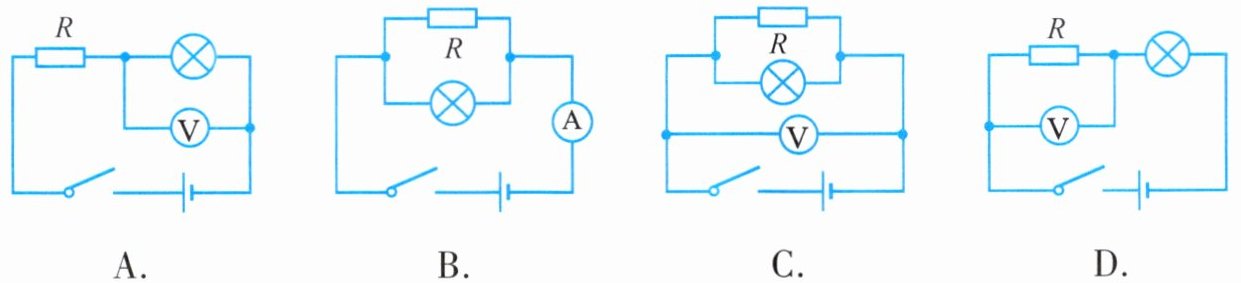

3. 下面四个电路中,电源电压和电阻$ R $的阻值已知,根据电压表或电流表的示数,无论直接还是间接均不能求出灯泡电功率的是( )。

A. B. C. D.

C

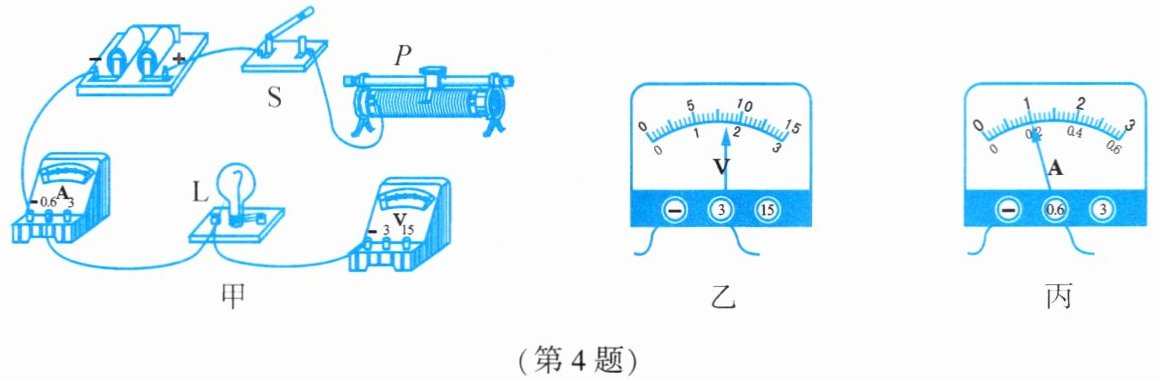

4. 图甲所示是某同学进行“测定小灯泡的电功率”实验的电路,已知电源电压为3 V,小灯泡的额定电压为2.5 V,他已连接了部分电路,请你接着完成下列步骤:

(第4题)
(1) 用笔画线代替导线,将图甲的电路连接完整。
(2) 连接电路时,开关S应处于________状态,闭合开关前,滑动变阻器的滑片P应置于________(选填“左端”或“右端”)。
(3) 连接好电路后,闭合开关,移动滑动变阻器滑片P,发现小灯泡始终不亮,电流表有示数,电压表的示数为0,则出现故障的原因可能是________。
(4) 故障排除后,闭合开关,移动滑动变阻器的滑片P到某一位置,电压表的示数如图乙所示,为了测量小灯泡的额定功率,应将滑片P向________端移动。
(5) 小灯泡正常发光时,电流表的示数如图丙所示,则电流表的示数为________A,小灯泡的额定功率是________W。

; 断开
; 右端
; 灯泡(或电压表)短路
; 左
; 0.2
; 0.5
