12. 有0～0.6A和0～3A两个量程的电流表，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.3A的刻度线上，测得的实际电流的大小为 （ ）
A. 0.43 A
B. 0.46 A
C. 0.7 A
D. 2.3 A

B

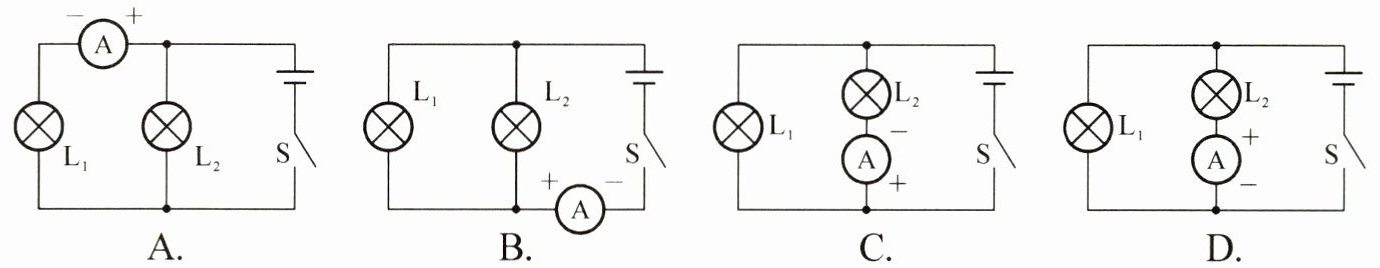

13. 在如图所示的电路中,电流表能正确测出通过灯泡$\mathrm{L}_{2}$电流的是 （$\boldsymbol{}$）

D

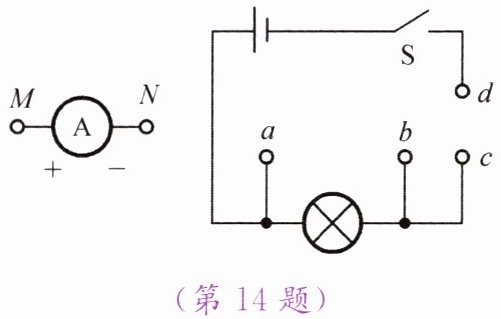

14. 如图所示，M、N表示一只电流表的两个接线柱，a、b、c、d表示电路中的四个连接点。若想用此电流表测量灯泡的电流，则下列连接方法中正确的是 （ ）
A. M接a，N接b
B. M接d，N接a
C. M接c，N接d
D. M接d，N接c

C

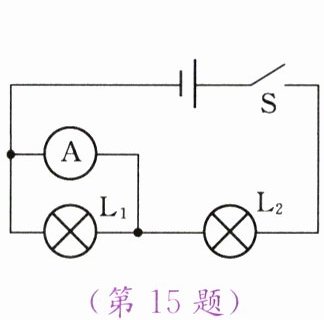

15. 在“用电流表测量电流”实验中，某同学错将电流表与灯泡$\mathrm{L}_{1}$并联，如图所示。当开关闭合时，电流表的示数为$0.4\ \mathrm{A}$。若通过$\mathrm{L}_{1}$的电流为$I_{1}$，通过$\mathrm{L}_{2}$的电流为$I_{2}$，则 （ ）
A. $I_{1}=I_{2}=0.4\ \mathrm{A}$
B. $I_{1}=I_{2}=0.2\ \mathrm{A}$
C. $I_{1}=0.4\ \mathrm{A},I_{2}=0$
D. $I_{1}=0,I_{2}=0.4\ \mathrm{A}$

D

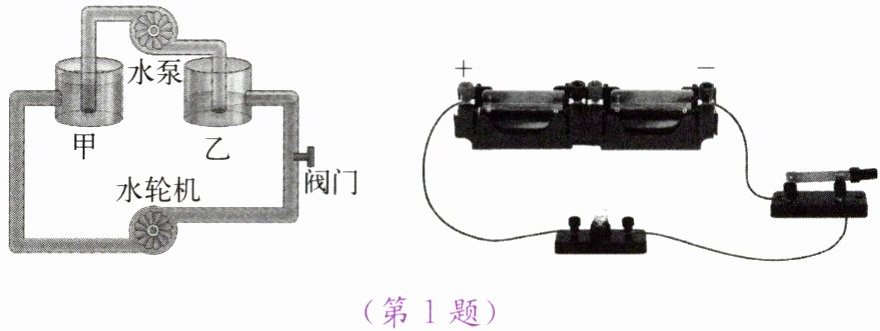

1. 在引入电压的概念时，采用的是类比法。如图所示，形象地将水流与________、水压与________、抽水机与________进行类比，得出电压是形成________的原因，________是提供电压的装置。电路中有持续电流的条件是电路两端有________且电路必须是________。

电流
; 电压
; 电源
; 电流
; 电源
; 电压
; 通路
