命题点1 放大镜使光会聚

图5-F-5
如图5-F-5所示，将放大镜正对着太阳光，再把一张纸放在它的另一侧，纸上出现一个比较亮的光斑，说明放大镜对光具有作用。调整放大镜与纸的距离，纸上会出现一个很小、很亮的光斑，这个光斑就是放大镜（凸透镜）点的位置；放大镜（凸透镜）的光心到最小光斑的距离，就是凸透镜的。

1. 会聚
2. 焦
3. 焦距

【分析】
本题考查凸透镜的光学性质及相关概念，解题思路如下：首先，放大镜是凸透镜，需明确凸透镜对光线的作用；其次，平行于主光轴的光线经凸透镜后会聚的点是焦点；最后，光心到焦点的距离为焦距。结合题目中“正对着太阳光”“很小很亮的光斑”等描述，对应分析每个空的答案。
【解析】
1. 放大镜属于凸透镜，凸透镜对光具有会聚作用，因此将放大镜正对着太阳光时，光线会被会聚，在纸上形成亮斑，故第一个空填“会聚”；
2. 平行于主光轴的太阳光经凸透镜折射后，会会聚在主光轴上的一点，这个点就是凸透镜的焦点，调整放大镜与纸的距离后出现的很小、很亮的光斑就是焦点的位置，故第二个空填“焦”；
3. 凸透镜的光心到焦点的距离叫做焦距，因此放大镜的光心到最小光斑（焦点）的距离就是焦距，故第三个空填“焦距”。
【答案】
会聚；焦；焦距
【知识点】
凸透镜对光的作用、焦点、焦距
【点评】
本题结合生活中的放大镜考查凸透镜的基础知识点，属于识记类题目，难度较低，需要学生牢记凸透镜的光学性质和相关定义。
【难度系数】
0.3

命题点2 照相机

图5-F-6
如图5-F-6所示，用照相机拍摄时，利用的是物距大于焦距，成像在的胶片上；成像特点：成倒立、的实像。

1. 2倍
2. 1倍焦距和2倍焦距之间
3. 缩小

【分析】要解决这道题，需回忆凸透镜成像规律在照相机中的应用：照相机的镜头是凸透镜，当物体位于凸透镜的2倍焦距以外时，会在另一侧的1倍焦距与2倍焦距之间成倒立、缩小的实像，这是照相机的成像原理，对应题目中的空缺依次填写即可。
【解析】照相机的镜头相当于凸透镜，根据凸透镜成像规律：当物距大于2倍焦距时，像距处于1倍焦距和2倍焦距之间，成倒立、缩小的实像。因此拍摄时，利用物距大于2倍焦距，成像在1倍焦距和2倍焦距之间的胶片上，成像特点为倒立、缩小的实像。
【答案】2倍；1倍焦距和2倍焦距之间；缩小
【知识点】凸透镜成像规律；照相机原理
【点评】本题考查照相机的成像原理，属于基础识记类题目，需牢记凸透镜成像规律中对应照相机的物距、像距及成像特点，是光学部分的基础考点。
【难度系数】0.8

命题点3 放大镜

图5-F-7
如图5-F-7所示，放大镜实质是一个透镜，当物体在透镜的时，透过透镜，我们可以看到一个、的虚像。

1. 凸
2. 1倍焦距以内
3. 正立
4. 放大

【分析】
要解答本题，需明确放大镜的光学本质，结合凸透镜成像规律分析。首先，放大镜是利用凸透镜成像的原理制成的；再回忆凸透镜成像规律：当物距小于1倍焦距时，凸透镜成正立、放大的虚像，这就是放大镜的成像特点，据此即可完成填空。
【解析】
放大镜的实质是一个凸透镜；根据凸透镜成像规律，当物体位于透镜的1倍焦距以内时，透过透镜会观察到一个正立、放大的虚像，这就是放大镜的工作原理。
【答案】
凸；1倍焦距以内；正立；放大
【知识点】
凸透镜成像；放大镜原理
【点评】
本题考查放大镜的光学原理，属于初中物理光学部分的基础知识点，需牢记凸透镜成像规律及应用，难度较低，是学生应掌握的基础内容。
【难度系数】
0.8

命题点4 近视眼和远视眼

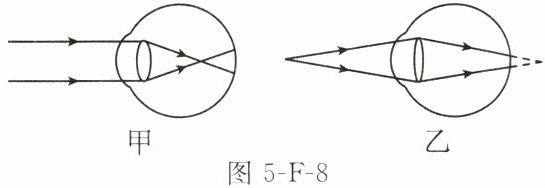

甲 乙
图5-F-8
如图5-F-8甲所示是眼成像光路，
这种视力缺陷需要用透镜来矫正；如图
乙所示是眼成像光路，这种视力缺陷需
要用透镜来矫正。

1. 近视
2. 凹
3. 远视
4. 凸

【分析】
要判断近视眼和远视眼的成像类型，需依据像在视网膜的位置：近视眼是远处物体的像成在视网膜前方，远视眼是近处物体的像成在视网膜后方；矫正时，近视眼用发散透镜（凹透镜）使像后移到视网膜上，远视眼用会聚透镜（凸透镜）使像前移到视网膜上。
【解析】
观察甲图：平行光线（远处物体）经晶状体折射后，像成在视网膜前方，符合近视眼的成像特点，因此是近视眼，需用对光线有发散作用的凹透镜矫正，让像后移至视网膜上。
观察乙图：近处物体的光线经晶状体折射后，像成在视网膜后方，符合远视眼的成像特点，因此是远视眼，需用对光线有会聚作用的凸透镜矫正，让像前移至视网膜上。
【答案】
近视；凹；远视；凸
【知识点】
近视眼与远视眼的成因及矫正
【点评】
本题考查眼睛的成像原理及视力矫正的基础知识点，需牢记近视眼、远视眼的成像位置和对应的矫正透镜，属于光学部分的常考基础题。
【难度系数】
0.3

命题点5 一种望远镜的物镜和目镜

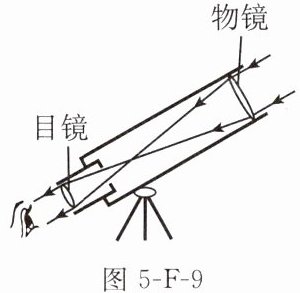

图5-F-9
有一种望远镜是由两组凸透镜组成的，如图5-F-9所示，靠近眼睛的叫作目镜，靠近被观测物体的叫作物镜。物镜的作用相当于，远处的物体经过它后成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（选填“实像”或“虚像”）。目镜的作用相当于，把物镜成的像当作它的“物体”，则该“物体”经过它后成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（选填“实像”或“虚像”）。最后看到的像，相对于物体来说是（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（选填“实像”或“虚像”）。

1. 照相机
2. 倒立
3. 缩小
4. 实像
5. 放大镜
6. 正立
7. 放大
8. 虚像
9. 倒立
10. 缩小
11. 虚像

【分析】
要解答本题，需明确望远镜的物镜和目镜的成像规律：望远镜的物镜靠近被观测物体，其成像原理与照相机相同，用于成远处物体的像；目镜靠近眼睛，成像原理与放大镜相同，用于放大物镜所成的像。需分别分析物镜、目镜的成像特点，再推导最终像的性质。
【解析】
1. 物镜的作用：望远镜的物镜焦距大，远处物体到物镜的距离远大于2倍焦距，根据凸透镜成像规律，此时成倒立、缩小的实像，与照相机的成像原理一致，因此物镜相当于照相机。
2. 目镜的作用：物镜所成的实像位于目镜的一倍焦距以内，根据凸透镜成像规律，当物距小于一倍焦距时，成正立、放大的虚像，这与放大镜的成像原理一致，因此目镜相当于放大镜。
3. 最终像的性质：结合物镜成倒立缩小实像、目镜成正立放大虚像的特点，最终看到的像相对于原物体来说，是倒立、缩小的虚像。
【答案】
照相机；倒立；缩小；实像；放大镜；正立；放大；虚像；倒立；缩小；虚像
【知识点】
凸透镜成像规律、望远镜的原理
【点评】
本题考查望远镜的基本原理，核心是区分物镜和目镜的成像特点，结合常见光学仪器（照相机、放大镜）的成像规律即可解答，属于基础题。
【难度系数】
0.4

实验 探究凸透镜成像的规律
(1)提出问题
根据照相机、投影仪、放大镜的成像情况，我们可以猜想：对于同一凸透镜，所成像的大小、虚实以及正倒情况可能与物体到凸透镜的有关。
(2)实验装置
凸透镜、发光二极管、光屏、带刻度尺的光具座。
(3)设计实验及实验过程
探究时，应将放在另外两个器材之间，通过调整，使发光物体、透镜、光屏三者的中心在上。探究过程中，使发光物体由远及近地向凸透镜移动，再依次调整到凸透镜的距离，使发光物体在光屏上成清晰的实像，观察像的、，并测出对应的和。当物距小于焦距时，无论怎样移动光屏都不能在光屏上呈现发光物体的像，此时应该在凸透镜（选填“发光物体一侧”或“光屏一侧”）透过凸透镜观察发光物体的像。
(4)实验结论

(5)评估交流
①用课本遮住一半透镜，在光屏上还能得到一个完整的像吗？。像有什么变化？。
②若发光物体从2倍焦距以外逐渐向凸透镜焦点靠近，观察光屏上像的大小有什么变化？。像距呢？。
③在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：
a. ；
b. ；
c. 。

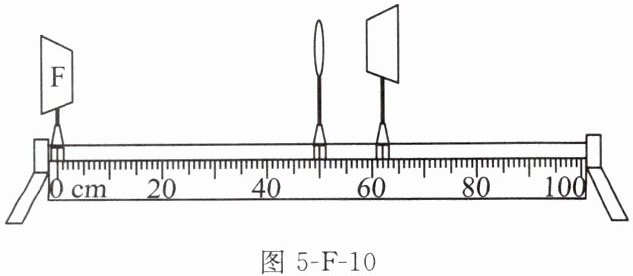

④如图5-F-10所示，发现像（未画出）成在光屏的上方，导致像不完整。为了使像完整，应使像整体向光屏的正下方移动，具体的方法是：

图5-F-10
a. ；
b. ；
c. 。

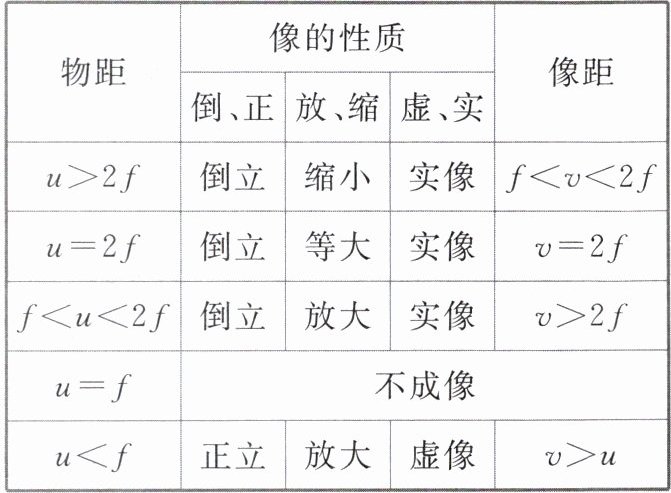

(6)规律总结
①$u＝f$是成实像和虚像，正立像和倒立像，像、物同侧和像、物异侧的分界点。
②$u＝2f$是成和的分界点。
③当像距大于物距时，成的实像或虚像，当像距小于物距时，成、的实像。
④成实像时：
物距减小$\xrightleftharpoons{（增大）}$像距增大$\xrightleftharpoons{（减小）}$像变大
⑤成虚像时：
物距减小$\xrightleftharpoons{（增大）}$像距减小$\xrightleftharpoons{（增大）}$像变小

(1)距离
(3)凸透镜 同一高度 光屏 大小 正倒 物距 像距 光屏一侧
(5)①能 像变暗
②像变大 像距变大
③a. 发光物体在焦点以内
b. 发光物体在焦点上
c. 发光物体到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置
④a. 凸透镜和光屏不动，将发光物体适当向上移动
b. 发光物体和光屏不动，将凸透镜适当向下移动
c. 发光物体和凸透镜不动，将光屏适当向上移动
(6)②放大像 缩小像
③放大 倒立 缩小

【分析】本题围绕凸透镜成像规律的实验展开，需结合实验设计要求、操作要点、成像规律及常见问题分析来解答。解题时，先明确实验中各器材的位置要求、调节方法，再对应成像的分界点、像的变化规律、光屏无法成像的原因、像偏位的调节方式等知识点，逐一匹配题目中的空，确保答案符合实验原理和结论。
【解析】
(1) 照相机、投影仪、放大镜分别对应不同物距下的成像情况，因此猜想成像的大小、虚实、正倒与物体到凸透镜的距离有关，故填“距离”。
(3) 实验时凸透镜需放在发光物体和光屏之间；为使像成在光屏中央，需调整三者中心在同一高度；探究时移动光屏找清晰实像，观察像的大小、正倒，测量对应的物距和像距；当物距小于焦距时成虚像，需在光屏一侧透过透镜观察，故依次填：凸透镜、同一高度、光屏、大小、正倒、物距、像距、光屏一侧。
(5) ① 遮住透镜一半，透镜其余部分仍能折射光线，光屏上仍成完整的像，但通过的光线减少，像变暗，故填“能、像变暗”；② 物体从2倍焦距外向焦点靠近，物距减小，实像变大，像距变大，故填“像变大、像距变大”；③ 光屏得不到像的原因：a. 物体在焦点内（成虚像，无法用光屏承接）；b. 物体在焦点上（不成像）；c. 物距稍大于焦距，像距过大，光具座无法容纳，故依次填：发光物体在焦点以内、发光物体在焦点上、发光物体到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置；④ 像在光屏上方，调节方法：a. 上移发光物体（像下移）；b. 下移凸透镜（像下移）；c. 上移光屏（承接像），故依次填：凸透镜和光屏不动，将发光物体适当向上移动、发光物体和光屏不动，将凸透镜适当向下移动、发光物体和凸透镜不动，将光屏适当向上移动。
(6) ② u=2f是放大像和缩小像的分界点；③ 像距大于物距时成放大的实像或虚像，像距小于物距时成倒立、缩小的实像，故依次填：放大像、缩小像、放大、倒立、缩小。
【答案】
(1)距离
(3)凸透镜 同一高度 光屏 大小 正倒 物距 像距 光屏一侧
(5)①能 像变暗
②像变大 像距变大
③a.发光物体在焦点以内 b.发光物体在焦点上 c.发光物体到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置
④a.凸透镜和光屏不动，将发光物体适当向上移动 b.发光物体和光屏不动，将凸透镜适当向下移动 c.发光物体和凸透镜不动，将光屏适当向上移动
(6)②放大像 缩小像
③放大 倒立 缩小
【知识点】凸透镜成像规律、光学实验操作、实像与虚像
【点评】本题全面考查凸透镜成像规律的实验，涵盖实验设计、操作、结论及常见问题分析，是光学核心知识点的典型应用，需学生熟练掌握实验细节和成像规律。
【难度系数】0.5
