请同学们根据本节课教材内容,完成下表。

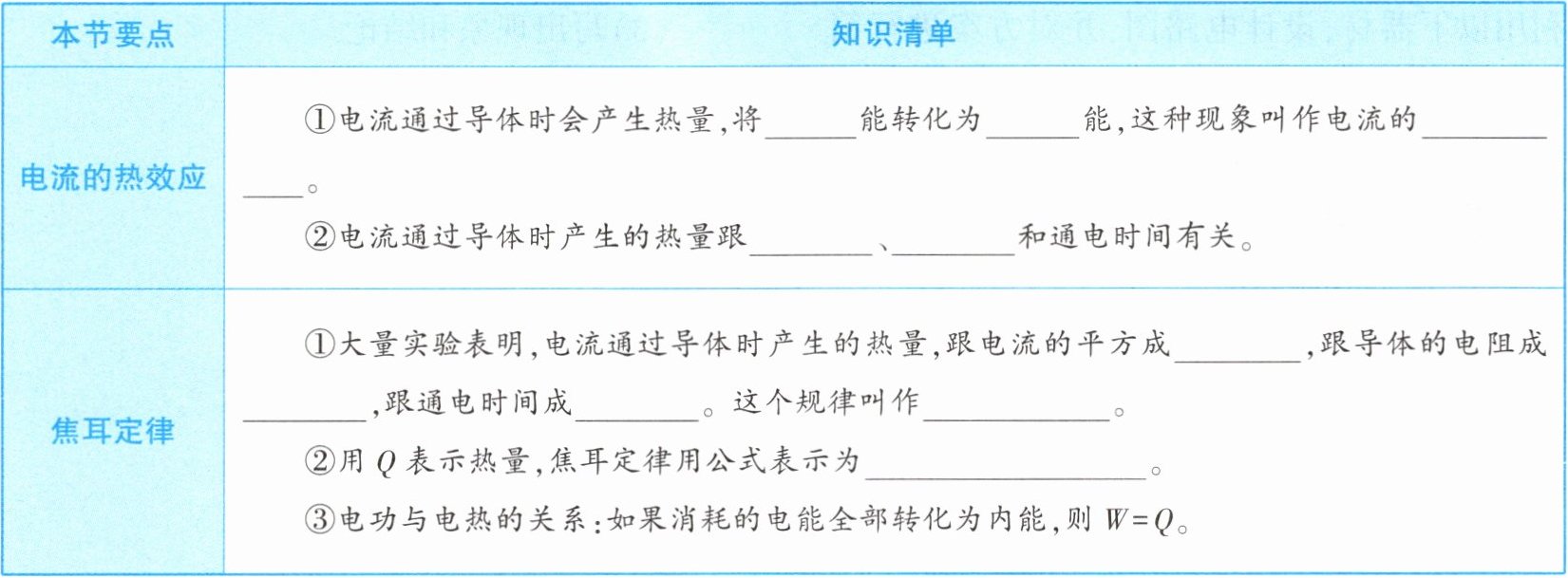

|本节要点|知识清单|
|电流的热效应|①电流通过导体时会产生热量,将能转化为能,这种现象叫作电流的。
②电流通过导体时产生的热量跟、和通电时间有关。|
|焦耳定律|①大量实验表明,电流通过导体时产生的热量,跟电流的平方成,跟导体的电阻成,跟通电时间成。这个规律叫作。
②用$Q$表示热量,焦耳定律用公式表示为。
③电功与电热的关系：如果消耗的电能全部转化为内能,则$W = Q$。|

|本节要点|知识清单|
|---|---|
|电流的热效应|① 电，内，热效应
② 电流，电阻|
|焦耳定律|① 正比，正比，正比，焦耳定律
② $Q = I^2 R t$|

本节要点为电流的热效应和焦耳定律。
1. 电流通过导体时会产生热量，这是电能转化为内能的过程，称为电流的热效应。
2. 电流通过导体时产生的热量与电流、电阻和通电时间有关。
3. 焦耳定律指出，电流通过导体产生的热量与电流的平方成正比，与导体的电阻成正比，与通电时间成正比。用公式表示为$Q = I^2 R t$。
4. 电功与电热的关系：如果消耗的电能全部转化为内能，则$W = Q$。

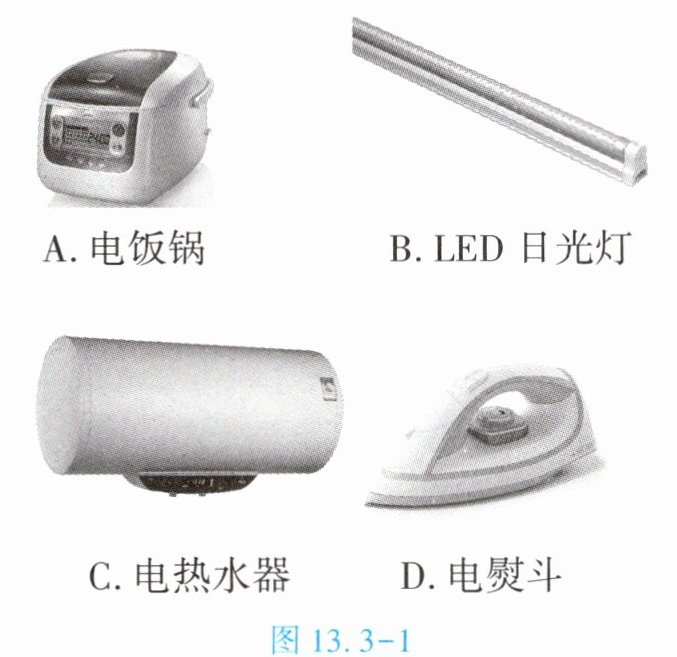

1. ($★★$)如图 13.3 - 1 所示的四个电器,不是利用电流的热效应工作的是【】

B

电流的热效应是指电流通过导体时电能转化为内能。电饭锅、电热水器、电熨斗工作时都主要将电能转化为内能，利用了电流的热效应；LED日光灯工作时主要将电能转化为光能，不是利用电流的热效应。

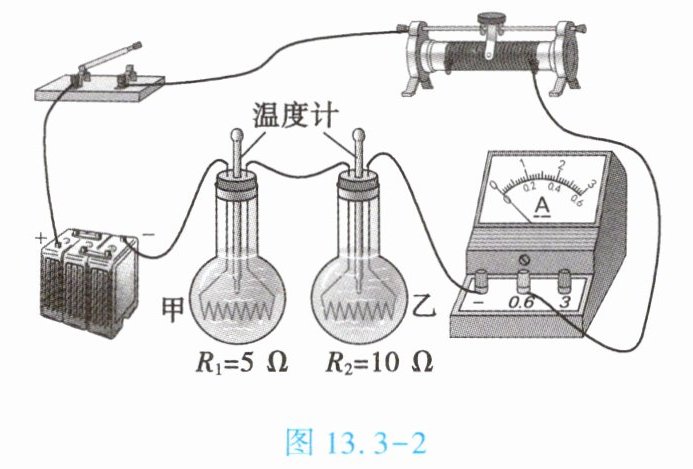

2. ($★★$)如图 13.3 - 2 所示是小丹“探究影响电流热效应的因素”的实验装置。

(1)实验是通过来反映电阻丝产生热量的多少。在甲、乙两瓶中装入质量和初温均相同的煤油,$R_1$、$R_2$采用如图所示的连接方式的目的是使通过$R_1$、$R_2$的和通电时间相同。闭合开关一段时间后,乙瓶中温度计的示数较高,由此说明：通电导体产生的热量与有关。
(2)小铭用相同的装置(煤油的质量也相等)同时进行实验,细心的小铭注意到,他这一组的甲瓶中煤油升温比小丹的甲瓶中煤油升温快,比较发现：小铭的滑动变阻器接入电路的阻值较小。根据这一现象,他们判断出通电导体产生的热量与有关。
(3)请利用上述结论解释“电炉丝热得发红,而导线却几乎不发热”的原因是：相同时,导体的越大,产生的热量越多。

(1)温度计示数的变化；电流；电阻
(2)电流
(3)电流和通电时间；电阻
