4. ($\star\star\star$)如图12W1-4所示,各实验器材完好,开关由断开到闭合的过程中,下列说法正确的是【】

A.电压表$V_{1}与V$的示数均不变
B.电流表$A和电压表V$的示数均变大
C.电压表$V$的示数变大,电流表$A$的示数不变
D.电压表$V_{1}与V$的示数之差变大

D

当开关S断开时，电路为灯泡与电阻串联，电流表A测串联电路电流，电压表V₁测灯泡电压，V测电阻电压，电源电压U=U₁+U₂（U₁为V₁示数，U₂为V示数），差值为|U₁-U₂|。当S闭合时，电阻被短路，电路中只有灯泡，电流A增大（I=U/Rₐₙₚ，总电阻减小），V₁示数变为电源电压U（变大），V示数变为0（变小），此时差值为U-0=U。因串联时|U₁-U₂|＜U，故V₁与V的示数之差变大。

5. ($\star\star\star$)如图12W1-5所示,电源电压恒定,闭合开关$S_{1}$,小灯泡发光；再闭合开关$S_{2}$时,【】

A.电压表的示数增大
B.电流表的示数变小
C.通过小灯泡的电流变大
D.小灯泡两端的电压不变

D

闭合S₁时，S₂断开，电路为小灯泡的简单电路，电流表测通过小灯泡的电流，电压表测小灯泡两端电压（等于电源电压）。再闭合S₂，电阻与小灯泡并联，电源电压恒定，并联电路各支路电压等于电源电压，故小灯泡两端电压不变（D正确）；通过小灯泡的电流I=U/R灯，U、R灯不变，电流不变（C错误）；电流表测干路电流，此时干路电流等于通过小灯泡和电阻的电流之和，电流表示数变大（B错误）；电压表示数始终等于电源电压，不变（A错误）。

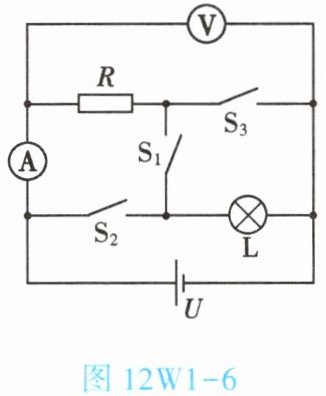

6. ($\star\star\star$)(2024·菏泽)如图12W1-6所示的电路图中,电源电压恒定。下列说法正确的是【】

A.只闭合开关$S_{1}$,电阻$R与灯泡L$并联
B.只闭合开关$S_{1}$,电压表测量电阻$R$两端的电压
C.先闭合开关$S_{1}$,再闭合开关$S_{2}$,通过灯泡$L$的电流变大
D.先闭合开关$S_{1}$,再闭合开关$S_{2}$,电流表的示数变大

D

A. 只闭合开关$S_1$时，电路中电阻$R$接入，灯泡$L$未接入，故A错误。
B. 只闭合开关$S_1$时，电压表测量的是电源电压，而不是电阻$R$两端的电压，故B错误。
C. 先闭合开关$S_1$，再闭合开关$S_2$时，灯泡$L$并联接入电路，灯泡$L$的电流由电源电压和灯泡电阻决定，电源电压恒定，故通过灯泡$L$的电流不变，故C错误。
D. 先闭合开关$S_1$，再闭合开关$S_2$时，电阻$R$和灯泡$L$并联，总电流增大，电流表的示数变大，故D正确。

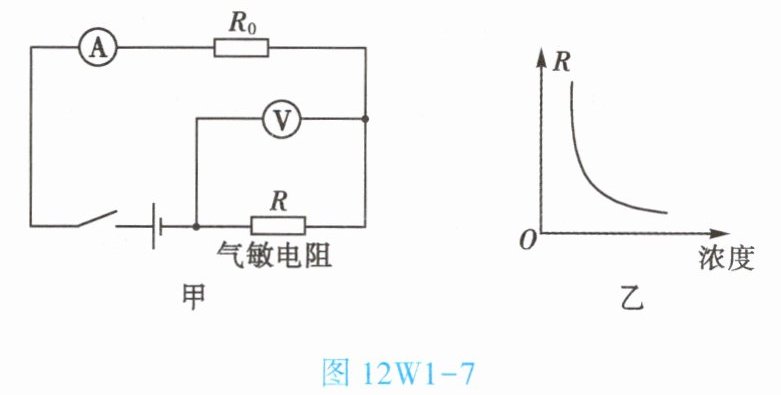

7. ($\star\star\star$)(2024·西宁)控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施。如图12W1-7甲所示是某物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大；$R$为气敏电阻,其阻值随污染物浓度变化的关系如图12W1-7乙所示；$R_{0}$为定值电阻；电源电压保持不变。下列说法正确的是【】

A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表的示数增大
C.当污染物浓度增大时,电压表的示数增大
D.污染物浓度监测表是用电压表改装而成的

B

当污染物浓度增大时，气敏电阻 $ R $ 的阻值减小（根据图乙所示 $ R $ 随浓度增加而减小），所以选项 A 错误。
由于 $ R $ 减小，电路总电阻减小，电源电压不变，所以电流增大，电流表的示数增大，选项 B 正确。
电压表测量的是气敏电阻 $ R $ 两端的电压。当 $ R $ 减小时，电流增大，但 $ R_0 $ 的电压 $ U_0 = IR_0 $ 增大，而电源电压不变，所以 $ R $ 的电压减小，电压表的示数减小，选项 C 错误。
污染物浓度监测表是用电流表改装而成的，因为电流表的示数增大表示污染物浓度增大，选项 D 错误。
