5.(2014,2016)某个LED发光的颜色与通过其电流方向的关系如图甲。

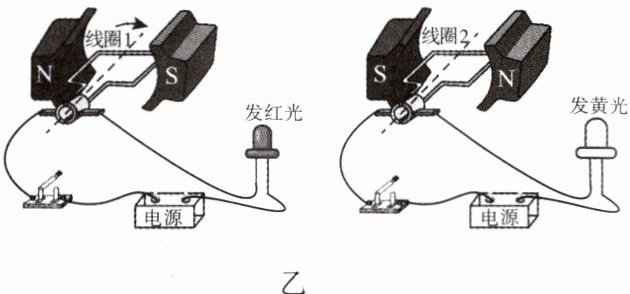

(1)该LED在两次实验中发光情况如图乙所示,两次实验线圈均在转动,线圈1顺时针转动,由此可知线圈2______转动。

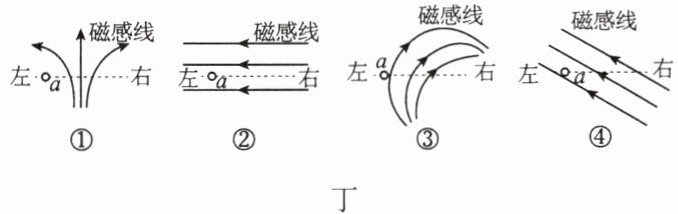

(2)如图丙,导体棒a与该LED相连;在某磁场中,使a垂直于纸面左右往复运动(虚线为运动轨迹),LED交替发出红、黄光,则该过程a中电流方向______,该磁场可能的分布是图丁中的______选项。


(1)
(2)

(1)
线圈1顺时针转动，LED发红光，说明此时电流方向符合图甲中发红光时电流方向；线圈2转动时LED发黄光，根据图甲中LED发光颜色与电流方向关系可知，电流方向与线圈1转动时相反。在发电机中，改变线圈转动方向，感应电流方向改变，所以线圈2转动方向与线圈1相反，即线圈2逆时针转动。
(2)
LED交替发出红、黄光，说明电流方向在改变。
导体棒a垂直于纸面左右往复运动，要使电流方向改变，根据电磁感应现象中感应电流方向与导体切割磁感线方向有关，可知a中电流方向是变化的。
因为LED交替发光，说明感应电流方向周期性改变，只有磁场分布是图丁中的②，当导体棒a左右往复运动时，切割磁感线方向周期性改变，才能产生方向周期性改变的感应电流，使LED交替发出红、黄光。
故答案为：(1)逆时针；(2)是变化的；②。

(2014,2015,2016)【科学论证】学过声现象和磁现象后,爱思考的小华观察到物理老师使用扩音器(如图甲所示)上课,为了探究扩音器的工作原理,他进行如下探究活动。

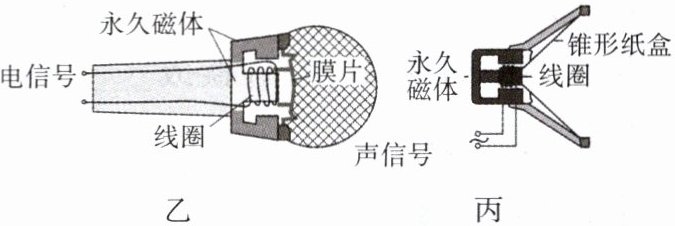

(一)扩音器由两部分组成,其中一部分是话筒,结构如图乙所示。

(1)话筒由膜片、永磁体、线圈等组成,声音是由物体产生的,用嘴对着话筒吹气或讲话时,膜片就随着声音颤动,从而带动连在一起的线圈在磁场中做的运动,线圈中就会产生感应电流。
(2)经过探究发现,声音越大时,电路中的感应电流(选填“越强”或“越弱”),说明电流随着声音的变化而变化。
(二)扩音器的另一部分是喇叭,结构如图丙所示。
当给喇叭输入大小变化的电流时,变化的电流通过线圈时,因为,从而引起纸盆的振动而产生声音,主要是利用电流的来工作的。
(三)话筒与原理相同,喇叭与原理相同。(两空均选填“电动机”或“发电机”)

(一)(1)振动；切割磁感线
(2)越强
(二)磁场对通电导体有力的作用；磁效应
(三)发电机；电动机
