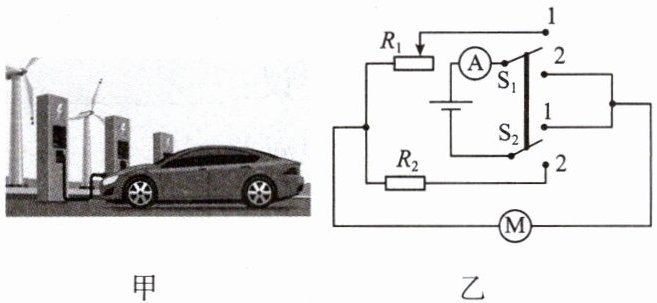

2.(2012,2013)【环保教育】“绿水青山就是金山银山。”为保护环境,我国大力发展新能源汽车,图甲是电动车充电的场景。图乙是某电动汽车前进和倒车工作原理的简化示意图,开关$S_1$和$S_2$由绝缘操纵杆控制,能同时接“1”或接“2”,向前推操纵杆时汽车前进且能调速(调速是通过电子调速器改变流过电动机的电流大小来实现的,图中$R_1$相当于电子调速器),向后拉操纵杆时汽车以恒定速度后退。
结合情境中的文字和图像信息判断,下列说法中正确的是()。

A.给电动汽车上的蓄电池充电时,蓄电池相当于电路中的电源
B.电动机和电子调速器的连接方式是并联的
C.开关$S_1$和$S_2$同时接1可实现汽车倒车
D.汽车前进和倒车是通过开关改变电动机线圈中的电流方向来实现的

D

A.蓄电池充电时，消耗电能，将电能转化为化学能存储在蓄电池中，所以蓄电池相当于用电器，而不是电源，故A选项错误；
B.根据图乙，电子调速器$R_1$与电动机串联，而不是并联，故B选项错误；
C.开关$S_1$和$S_2$同时接1时，电流经过电动机的方向与前进时电流经过电动机的方向相同，汽车应前进，而不是倒车，故C选项错误；
D.当开关$S_1$和$S_2$同时接1时，电流从电动机上方流入，当开关$S_1$和$S_2$同时接2时，电流从电动机下方流入，改变了电动机线圈中的电流方向，从而改变了汽车的前进和倒车，故D选项正确。

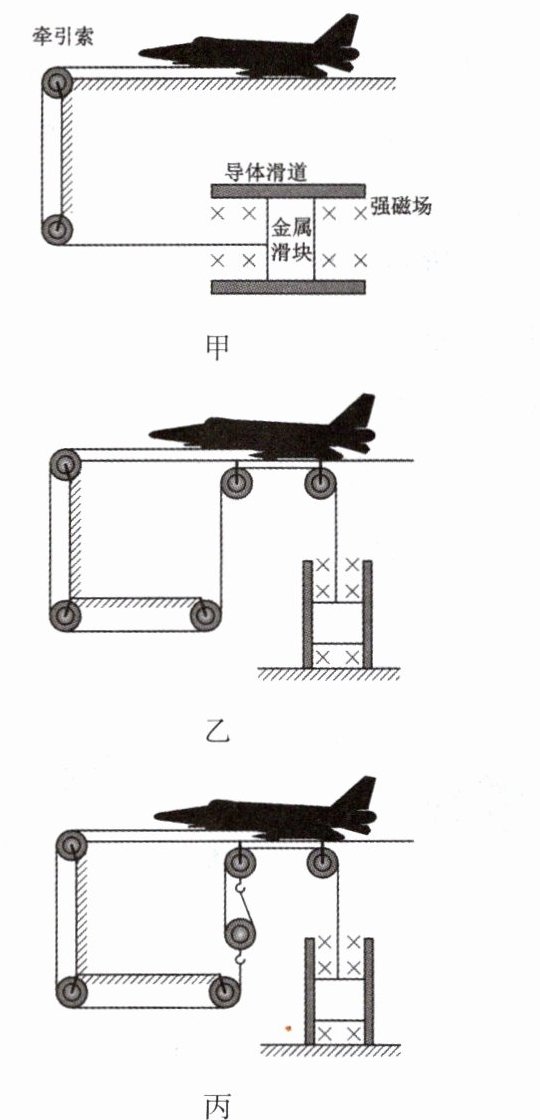

3.(2012,2013)【爱国主义教育】我国海军福建舰航母配备先进的电磁弹射系统,其简化原理如甲图。金属滑块处于强磁场中,通过牵引索与飞机相连,构成电磁弹射器。当金属滑块接通强电流时,滑块会获得强大的推力,牵引飞机加速起飞。电磁弹射器的工作原理类似于(选填“发电机”“电动机”或“电磁铁”)。为避免下方滑轨因受金属滑块的压力过度磨损,某同学设计了乙和丙两种方案(忽略绳重和摩擦),这两种方案中滑轮组机械效率较高的是方案。

电动机；乙

（1）电磁弹射器的金属滑块处于强磁场中，当接通强电流时，滑块会获得强大的推力，牵引飞机加速起飞。其工作原理是通电导体在磁场中受力而运动，与电动机的工作原理相同，与发电机（电磁感应现象）和电磁铁（电流的磁效应）的工作原理不同。
（2）在忽略绳重和摩擦的情况下，乙和丙两种方案中，滑轮组的额外功主要是克服动滑轮重力做的功。乙方案中只有一个动滑轮，丙方案中有两个动滑轮，丙方案中动滑轮重力更大，额外功更多。根据机械效率公式$\eta=\frac{W_{有}}{W_{总}}=\frac{W_{有}}{W_{有}+W_{额}}$，在有用功相同的情况下，丙方案额外功多，总功大，机械效率低，所以滑轮组机械效率较高的是乙方案。

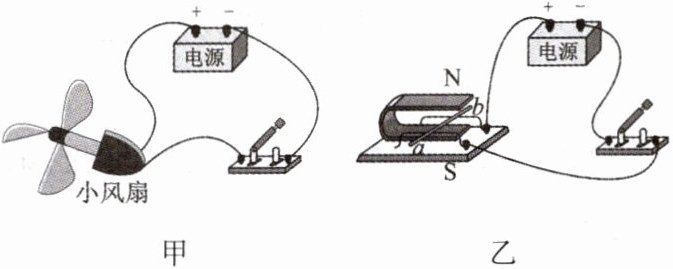

【科学论证】如图甲是小雪自制的小风扇,使用时发现小风扇转动,但风却向后吹。小雪设计了如图乙所示的实验,探究其原因。

(1)闭合开关,给铜棒ab通电,发现铜棒ab向右运动,这表明铜棒ab在磁场中受到的作用。
(2)保持磁场方向不变,将电源正负极对调后接入电路,闭合开关,发现铜棒ab向左运动,这表明。
(3)保持电流方向不变,将磁体的两极对调,闭合开关,发现铜棒ab向右运动,这表明。
(4)根据实验,要改变小风扇转动方向,小雪应该。
(5)请列举一个和小风扇工作原理相同的用电器:。

(1)力
(2)磁场方向不变时，通电导体在磁场中受力方向与电流方向有关
(3)电流方向不变时，通电导体在磁场中受力方向与磁场方向有关
(4)将电源正负极对调（或改变电流方向，或对调磁体两极改变磁场方向）
(5)电动机（或电风扇、洗衣机等合理答案均可）
