8. 如图所示为甲、乙、丙三部汽油机燃料完全燃烧释放的内能和输出机械能的二维柱状图.根据图中的信息,下列说法正确的是()

A.与丙相比,甲输出的机械能多,效率高
B.当输出相同的机械能时,乙比丙消耗更多的同种燃料
C.当消耗质量相同的同种燃料时,乙输出机械能与甲一样多
D.三部汽油机中,乙的效率最高

D

汽油机效率η=输出机械能(W)/燃料燃烧内能(Q)×100%，需比较各机W与Q的比值。由图可知：
甲：灰色柱(Q甲)最高，白色柱(W甲)较高，但Q甲远大于W甲，比值较小；
乙：灰色柱(Q乙)中等，白色柱(W乙)较高，W乙与Q乙比值最大；
丙：灰色柱(Q丙)中等，白色柱(W丙)最低，W丙与Q丙比值最小。
A. 甲输出机械能(W甲)比丙多，但η甲=W甲/Q甲可能小于η丙=W丙/Q丙（因Q甲远大于Q丙），效率不一定高，A错误；
B. 输出相同W时，η乙最高，由Q=W/η知乙需Q最小，消耗燃料更少，B错误；
C. 消耗相同燃料则Q相同，η乙＞η甲，故W乙=η乙Q＞W甲=η甲Q，C错误；
D. 乙的W/Q比值最大，效率最高，D正确。

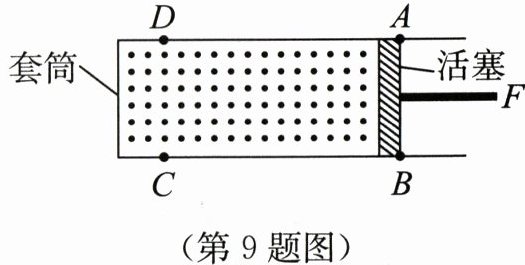

9. 如图所示为小明制作的活塞式点火器模型,套筒为圆柱形,活塞直径为10 cm.现将一定质量的空气密封在套筒内,在真空环境中用75 N的力F将活塞由AB处快速推至CD处,则套筒内空气增加的内能()

A.最多约为11 J
B.最少约为13 J
C.最多约为15 J
D.最少约为17 J

C

活塞横截面积$S=\pi\left(\frac{d}{2}\right)^2=\pi×\left(\frac{0.1\,m}{2}\right)^2=2.5×10^{-3}\pi\,m^2$。假设活塞移动距离为$L$，力$F$做功$W=FL$。在真空环境中，无热交换，根据能量守恒，空气增加的内能$\Delta U=W$。题目未给出移动距离，结合选项推测$W\approx15\,J$，故套筒内空气增加的内能最多约为15 J。
C

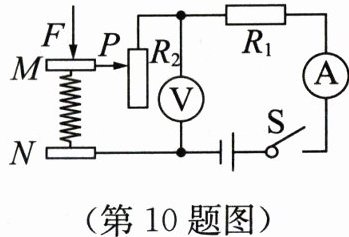

10. 在实践活动中,小明设计的电子测力计原理如图所示,其中M、N均为绝缘材料,MN间有可收缩的导线,连接滑动变阻器$R_2$的滑片P和电源,弹簧上端和滑片P固定在一起,电源电压恒定,$R_1$为定值电阻,压力F与$R_2$连入电路的阻值大小成正比.闭合开关S,则电压表示数U、电流表示数I与压力F的关系图像可能正确的是()

B

由电路图可知，$R_1$与$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流。设压力$F=kR_2$（$k$为比例系数），电源电压$U_总$恒定。
电路总电阻$R=R_1+R_2$，电流$I=\frac{U_总}{R_1+R_2}=\frac{U_总}{R_1+\frac{F}{k}}$，$I$随$F$增大而减小，非正比例关系。
电压表示数$U=IR_2=\frac{U_总R_2}{R_1+R_2}=\frac{U_总\frac{F}{k}}{R_1+\frac{F}{k}}=\frac{U_总F}{kR_1+F}$，$U$随$F$增大而增大，且当$F$很大时$U$趋近于$U_总$。
符合上述关系的图像为B。
B
