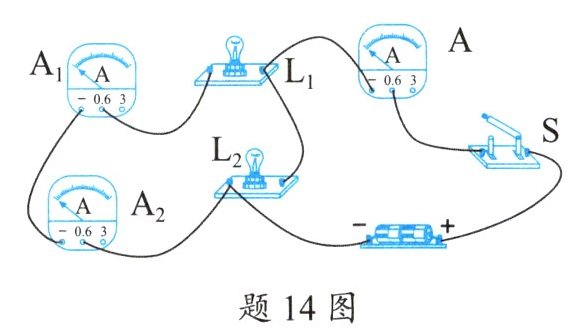

14. 小明用题 14 图所示的电路测量干路和支路的电流,从而探究“并联电路的电流规律”。

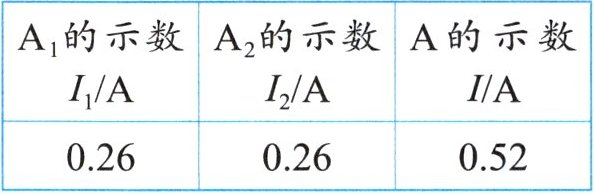

|$A_{1}的示数I_{1}/A$|$A_{2}的示数I_{2}/A$|A的示数$I/A$|
|0.26|0.26|0.52|


(1)图中有一根导线接错了,请在这根导线上打“×”,并画出正确的连线。
(2)正确连接电路后闭合开关S,发现灯泡$L_{1}$不发光,$L_{2}$发光,则电路故障可能是______。
(3)排除故障后记录的数据如题14表所示,由此得出初步结论：并联电路中干路的电流等于______。
(4)通过实验数据,小明还发现“并联电路中各支路的电流是相等的”,为了检验这个结论是否成立,应该______进行多次实验。在不能估计灯泡电流大小的情况下,选择电流表的量程时应该进行______。

L₁断路
各支路电流之和
换用不同规格灯泡
试触

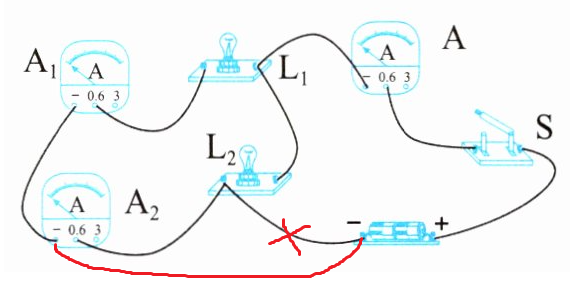

（1）从图中可以看出，$A_{1}$与灯泡$L_{1}$串联在一条支路中，测量的是通过$L_{1}$的电流，而图中$A_{1}$接在了干路中，所以应将$A_{1}$与$L_{1}$相连的导线改接$L_{1}$的右端，这样$A_{1}$就与$L_{1}$串联在支路中了。
（2）闭合开关$S$后，$L_{1}$不发光，$L_{2}$发光，说明$L_{2}$所在支路是通路，而$L_{1}$所在支路可能出现了断路，即$L_{1}$断路。
（3）由表格数据可知$I = I_{1}+I_{2}=0.26A + 0.26A = 0.52A$，由此得出初步结论：并联电路中干路的电流等于各支路电流之和。
（4）只进行了一次实验就得出“并联电路中各支路的电流是相等的”这个结论是不具有普遍性的，为了检验这个结论是否成立，应该换用不同规格的灯泡进行多次实验。在不能估计灯泡电流大小的情况下，选择电流表的量程时应该进行试触，先选用大量程，若指针偏转角度过小，再换用小量程。
