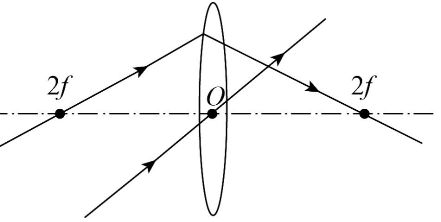

23. 如图 12 所示,请完成光线通过凸透镜的光路图。

24. 如图 13 所示,一方形木块从斜面上滑下,请画出木块下滑时所受重力和摩擦力的示意图。

25. 某校物理兴趣小组的同学发现拿同一放大镜看远处和近处物体时出现了不同的情况,于是他们就去学校实验室“探究凸透镜成像的规律”,进行如下操作:

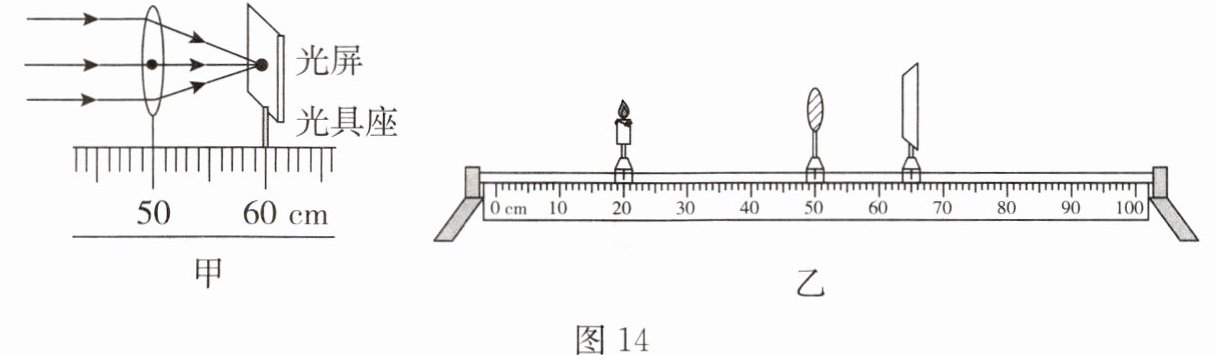

(1) 首先,他们让一束平行光照到凸透镜上在右侧光屏上出现如图 14 甲所示情况,所以此凸透镜的焦距为cm。接着,他们安装并调节、透镜、光屏,使它们三者中心大致在,这样做的目的是。
(2) 开始进行实验时,蜡烛距离透镜相距很近,无论怎样移动光屏,光屏上观察不到像,他们若想看到此时的像,则需要从(选填“蜡烛”或“光屏”)侧透过透镜观察。
(3) 实验过程中若出现如图 14 乙所示情况时,光屏上出现清晰的(选填“缩小”或“放大”)倒立的实像,生活中(选填“投影仪”“照相机”或“放大镜”)应用了此原理。
(4) 若在实验过程中一只苍蝇飞到了透镜上,则光屏上像的变化是()。
A. 有苍蝇的像,蜡烛的像不完整了而且变暗
B. 没有苍蝇的像,蜡烛的像仍然完整而且没有变暗
C. 没有苍蝇的像,蜡烛的像仍然完整但是变暗了
D. 有苍蝇的像,蜡烛的像仍然完整但是变暗了
(5) 完成图乙实验后,小名突发奇想,他把爷爷的老花镜放到了凸透镜和光屏之间,发现光屏上不再有清晰的像了,同组的同学进行了如下操作,光屏上再次出现清晰的像。
A. 蜡烛和透镜不动,光屏向左移动
B. 光屏和透镜不动,蜡烛向左移动
C. 蜡烛和透镜不动,光屏向右移动

(1)10.0 烛焰 同一高度 使像成在光屏中央
(2)光屏
(3)缩小 照相机
(4)C
(5)B
