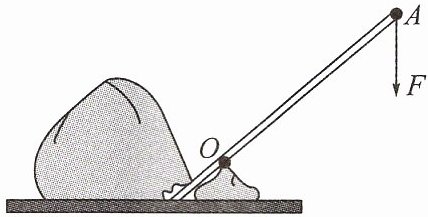

11.为撬起大石头，小明在A点用竖直向下的力F撬大石头，如图所示，请画出动力F的力臂l。

11.如图所示

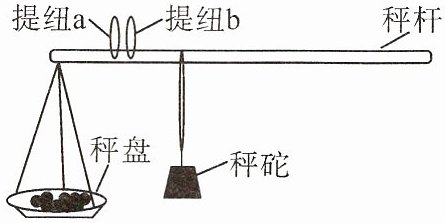

12. 如图所示是杆秤的结构示意图。秤杆在水平位置平衡时，下列说法正确的是 （）


A.杆秤的工作原理是二力平衡原理
B.使用提纽a比使用提纽b所能测的最大物体质量更小
C.被测物体的质量一定大于秤砣的质量
D.使用同一提纽，被测物体质量越大，秤砣离提纽越远

12.D 【解析】杆秤的工作原理是杠杆的平衡条件,故A错误;秤砣所在位置不变,根据杠杆的平衡条件,使用提纽a比使用提纽b时,物体对秤杆拉力的力臂减小,秤砣对秤杆拉力的力臂增大,秤砣的重力不变,物体的重力变大,所测物体的质量变大,故B错误;根据杠杆的平衡条件知,当秤砣靠近提纽,且秤砣拉力的力臂小于被测物体拉力的力臂,被测物体质量就可能小于秤砣质量,故C错误;使用同一提纽,支点不变,根据杠杆的平衡条件得到$F_{砣}l_{砣}+F_{杆}l_{杆}=F_{物}l_{物}$,当$F_{砣}$、$F_{杆}$、$l_{杆}$、$l_{物}$不变时,被测物体质量越大,$F_{物}$越大,秤砣离提纽的距离$l_{砣}$越远,故D正确。

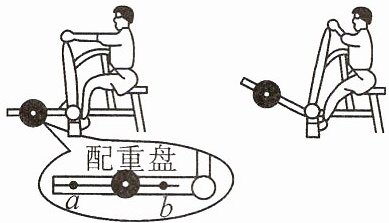

13.健身步道上的坐式划船训练器如图所示。人坐在座板上，用始终与把手垂直的力缓慢向后将把手拉至身体两侧，此过程中，拉力大小变化情况是。若要增加训练强度，应将配重盘向（填“a”或“b”）端移动。

13.逐渐变小 a 【解析】人用始终与把手垂直的力缓慢向后将把手拉至身体两侧,动力臂不变,阻力大小等于配重盘的重力,即阻力不变,由图可知转动过程中阻力臂逐渐变小,根据杠杆的平衡条件知,拉力逐渐变小;若要增加训练强度,应将配重盘向a端移动,增大阻力臂。

14.如图所示是《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系住一根直的硬棒的O点作为支点，A端挂有重为40 N的石块，B端挂有重为20 N的空桶，OA长为1.2 m，OB长为0.6 m。使用时，人向下拉绳放下空桶，此时桔槔为（填“省力”“费力”或“等臂”）杠杆，生活中类似的杠杆还有（填写一种即可）；装满重为100 N的水后向上拉绳缓慢将桶提起，向上拉绳提起装满水的桶时拉力为N（硬棒质量忽略不计）。

14.费力 船桨 40 【解析】人向下拉绳放下空桶时,动力臂小于阻力臂,根据杠杆平衡的条件可知,动力大于阻力,为费力杠杆,生活中船桨、钓鱼竿等都是费力杠杆;根据杠杆平衡的条件有:$G_{A}×OA=F_{B}×OB$,即:$40\ \mathrm{N}×1.2\ \mathrm{m}=F_{B}×0.6\ \mathrm{m}$,解得$F_{B}=80\ \mathrm{N}$,向上拉绳提起装满水的桶时拉力:$F=G_{桶}+G_{水}-F_{B}=20\ \mathrm{N}+100\ \mathrm{N}-80\ \mathrm{N}=40\ \mathrm{N}$。
