1. 请在图中根据这两条光线的方向确定室内电灯的位置$S$(保留作图痕迹)。
答案
2. (2024·白银)如图所示为小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用$AB$表示)在塑料膜上成的像(用箭头$A'B'$表示)及光路图。
答案
3. 如图所示,$S$为固定光源,$MN$为竖直墙面,小明手拿一乒乓球,开始时球与光源$S$等高,松手后球竖直下落,墙面上球的影子也随之而动,请通过作图确定:当影子刚好到达墙角$N$点时,乒乓球的位置(用字母$P$标记),完成相应光路图。
答案
4. (2024·泰州段考)如图甲所示,一束平行太阳光垂直水平地面$MN$射下,$A$为小球。若小球在竖直平面内沿图甲中圆形虚线轨迹运动,请在图乙虚线框中画出小球的影子在地面上运动的轨迹。
答案

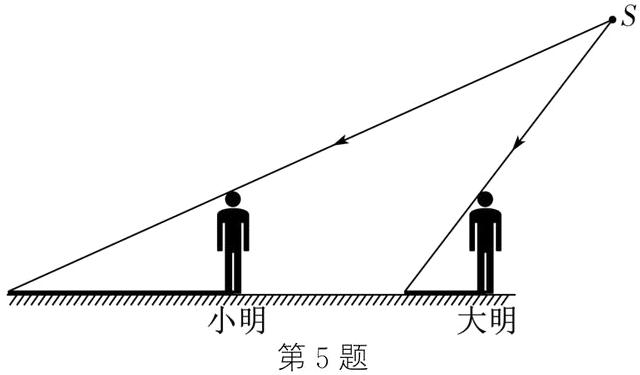

5. 夜晚路灯下站着小明和大明两人,地上留下了影子如图所示,请通过作图确定路灯$S$的位置。
答案
6. (2024·无锡)在图中作出物体$ABC$通过平面镜所成的像。
答案
7. 如图所示,$CD$为平面镜后不透光的木板,请画出箭头$AB$在平面镜中所成的像。
答案

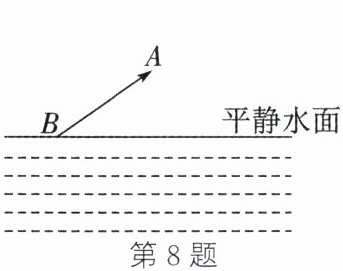

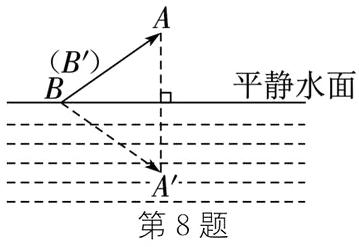

8. (2024·南通启东模拟)如图是一根倾斜芦苇$AB$的简化图,请作出其在水中的倒影$A'B'$。
答案
9. 如图所示,用平面镜将水平放置的物体$AB$的像竖直呈现在人的正前方,其中$A$的像与人眼在同一水平面,请作出平面镜位置。
答案
10. 如图,作出物体$A$在平面镜$MM'$中所成的像$A'$。若镜面绕$M$点顺时针转动,则物像之间的距离会随之变化,请画出物像距离最大时像$A''$的位置。
答案
