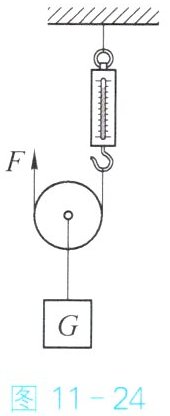

4. 如图11-24所示，动滑轮重1 N，拉力F为5 N，则物重G和弹簧测力计的示数为(
A.G为4 N，弹簧测力计的示数为5 N
B.G为9 N，弹簧测力计的示数为10 N
C.G为9 N，弹簧测力计的示数为5 N
D.G为10 N，弹簧测力计的示数为5 N
C
)。A.G为4 N，弹簧测力计的示数为5 N
B.G为9 N，弹簧测力计的示数为10 N
C.G为9 N，弹簧测力计的示数为5 N
D.G为10 N，弹簧测力计的示数为5 N
答案
4. C

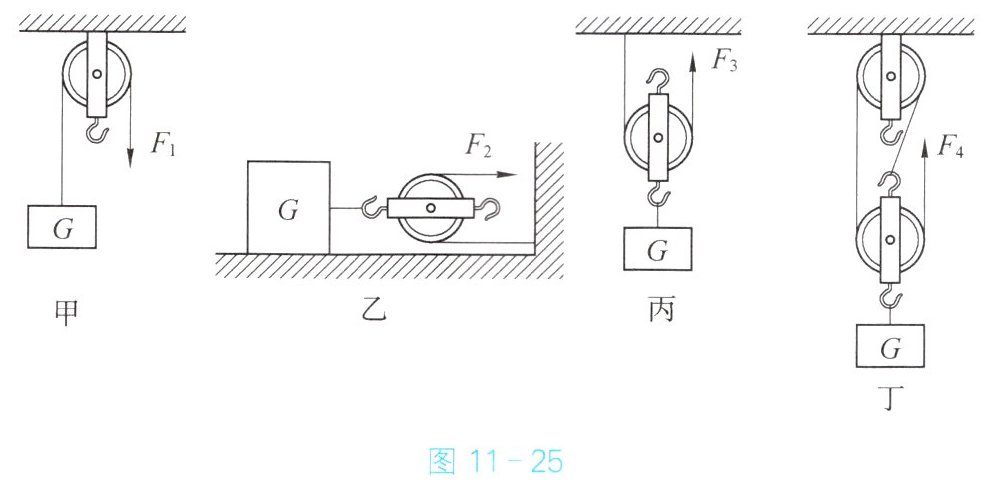

5. 如图11-25所示的四个装置，物体所受的重力都为G，若不考虑滑轮重、绳重和摩擦等因素，关于下列装置说法正确的是（
A.甲装置为定滑轮，不能省距离，$F_1＞G$
B.乙装置为动滑轮，拉动重物时，$F_2=G$
C.丙装置为动滑轮，提起重物时，$F_3=\frac{1}{2}G$
D.丁装置为滑轮组，拉力$F_4$拉动的距离为物体上升高度的2倍
C
）。A.甲装置为定滑轮，不能省距离，$F_1＞G$
B.乙装置为动滑轮，拉动重物时，$F_2=G$
C.丙装置为动滑轮，提起重物时，$F_3=\frac{1}{2}G$
D.丁装置为滑轮组，拉力$F_4$拉动的距离为物体上升高度的2倍
答案
5. C

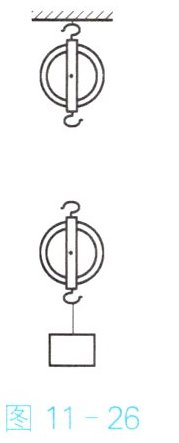

6. 通过滑轮组用120 N的力将重为360 N的物体匀速拉起。若不考虑动滑轮重、绳重及摩擦，请在图11-26中用笔画线代替绕绳设计所需的滑轮组。
答案

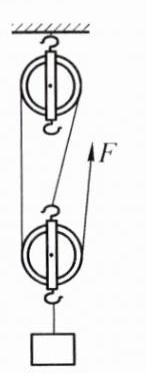

如图18所示
