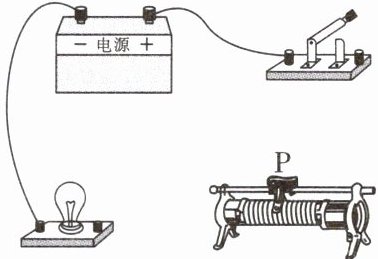

8.(2025曲靖期中)连接电路:利用滑动变阻器改变灯泡的亮度,要求滑片向左移动时灯泡变亮。
答案
答案如图所示

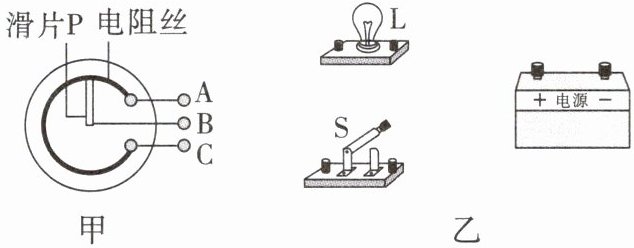

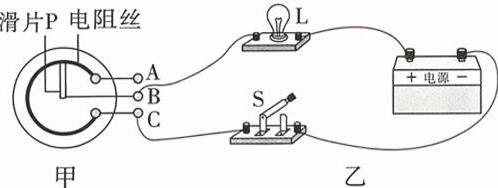

9.如图甲所示是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的电阻大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
答案
答案如图所示

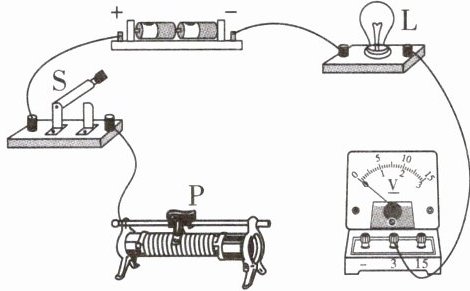

10.(2025昭通期中)在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补全电路。要求:
(1)电压表测小灯泡两端电压。

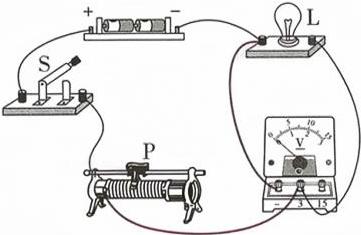

(2)闭合开关S,向左端移动滑动变阻器的滑片P,小灯泡变亮。
(1)电压表测小灯泡两端电压。
(2)闭合开关S,向左端移动滑动变阻器的滑片P,小灯泡变亮。
答案
答案如图所示

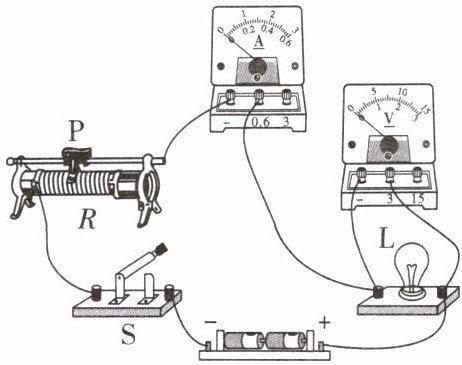

11.(2025曲靖期中)在虚线框内画出实物电路的电路图。
答案
答案如图所示

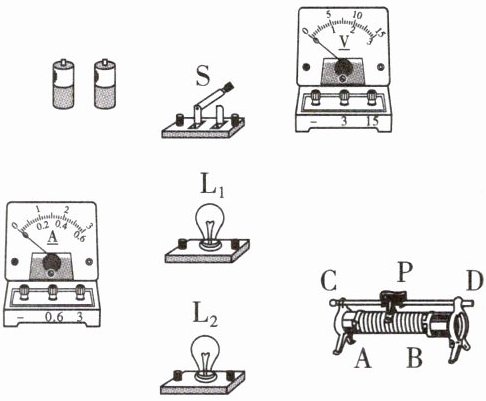

12.请用笔画线将实物电路连接完整。要求电流表测量灯泡$L_2$中的电流(0.3 A),电压表测量灯泡$L_1$两端的电压,$L_1$、$L_2$并联,滑动变阻器调节$L_1$的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内。
答案

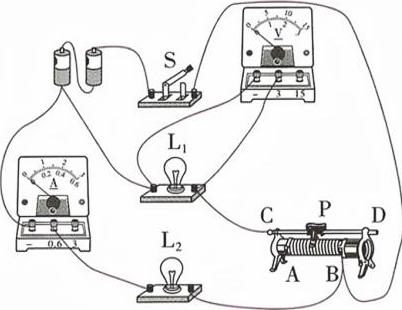

实物连接答案如图所示

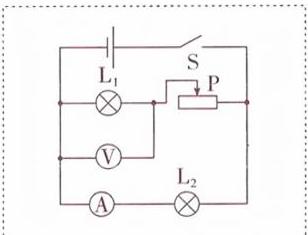

，电路图答案如图所示
13.(2025昭通期中)如图所示,开关S闭合后两灯才能同时正常发光,请在圆圈内填入适当的电表符号。
答案
答案如图所示
14.在图中所示电路的“○”里填上适当的电表符号，要求:闭合开关S,两灯均能正常发光。
答案
答案如图所示
