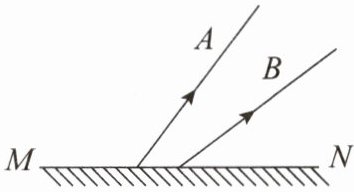

5.如图所示,点光源S放在平面镜前,A、B为点光源S发出的光经平面镜MN反射后的两条反射光线,请通过作图确定点光源S和它的像S'的位置。
答案
5.如图所示。
解析
【分析】要确定点光源S和像S'的位置，需利用平面镜成像的核心规律：反射光线的反向延长线必过像点，且像与物关于平面镜对称。解题思路：先将两条反射光线反向延长找到像点，再根据像物对称关系确定点光源位置。
【解析】步骤如下：
1. 将反射光线A、B分别向平面镜MN的另一侧反向延长，两条延长线的交点即为点光源S在平面镜中的像S'；
2. 过像点S'作平面镜MN的垂线，标出垂足；
3. 在垂线上，平面镜MN的另一侧取点S，使S到MN的距离等于S'到MN的距离，S就是所求的点光源位置，S'为像的位置。
【答案】
【知识点】平面镜成像作图、光的反射
【点评】本题是光学基础作图题，考查平面镜成像特点的应用，作图方法清晰直接，属于学生需掌握的基础题型。
【难度系数】0.6
【解析】步骤如下：
1. 将反射光线A、B分别向平面镜MN的另一侧反向延长，两条延长线的交点即为点光源S在平面镜中的像S'；
2. 过像点S'作平面镜MN的垂线，标出垂足；
3. 在垂线上，平面镜MN的另一侧取点S，使S到MN的距离等于S'到MN的距离，S就是所求的点光源位置，S'为像的位置。
【答案】
【知识点】平面镜成像作图、光的反射
【点评】本题是光学基础作图题，考查平面镜成像特点的应用，作图方法清晰直接，属于学生需掌握的基础题型。
【难度系数】0.6

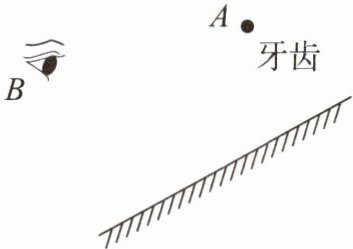

6.小聪利用平面镜检查弟弟牙齿的发育情况，请在图中作出眼睛B观察到牙齿A的像的光路图(保留作图痕迹)。
答案
6.如图所示。
解析
【分析】要作出眼睛B观察牙齿A的光路，需利用平面镜成像“像与物关于镜面对称”的特点。首先确定牙齿A的像点，再结合反射光线的规律找到入射点，最终画出完整光路。
【解析】1. 作A点关于平面镜的对称点A'，即为牙齿A在平面镜中的像；2. 连接眼睛B和像点A'，该线段与平面镜的交点为光线的入射点O；3. 连接A与O，标上从A指向O的箭头（入射光线），连接O与B，标上从O指向B的箭头（反射光线），保留作图辅助痕迹（如A到镜面的垂线、A'到镜面的垂线等）。
【答案】如图所示（对应参考答案的图，id=1）
【知识点】平面镜成像、光路作图
【点评】本题是平面镜成像的实际应用作图题，核心是利用“像与物对称”确定像点，再通过反射光线过像点确定入射点，作图时需规范保留辅助线痕迹，属于基础作图题。
【难度系数】0.6
【解析】1. 作A点关于平面镜的对称点A'，即为牙齿A在平面镜中的像；2. 连接眼睛B和像点A'，该线段与平面镜的交点为光线的入射点O；3. 连接A与O，标上从A指向O的箭头（入射光线），连接O与B，标上从O指向B的箭头（反射光线），保留作图辅助痕迹（如A到镜面的垂线、A'到镜面的垂线等）。
【答案】如图所示（对应参考答案的图，id=1）
【知识点】平面镜成像、光路作图
【点评】本题是平面镜成像的实际应用作图题，核心是利用“像与物对称”确定像点，再通过反射光线过像点确定入射点，作图时需规范保留辅助线痕迹，属于基础作图题。
【难度系数】0.6

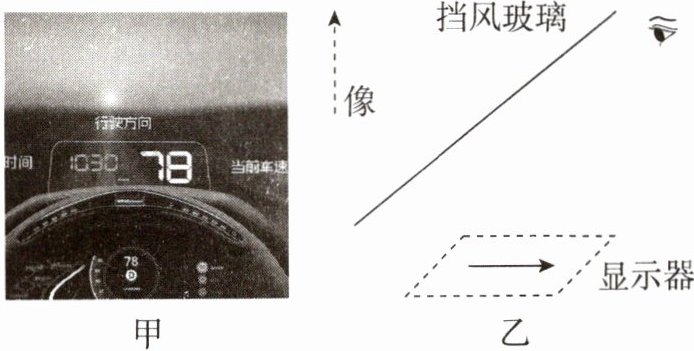

7.为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器(简称“HUD”)。HUD工作原理图如图乙所示，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃(看作平面镜)往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是 (
A.挡风玻璃上所成的像是实像
B.挡风玻璃上所成的像是虚像
C.挡风玻璃上所成的像比原物体小
D.像和物体关于挡风玻璃不对称
B
)A.挡风玻璃上所成的像是实像
B.挡风玻璃上所成的像是虚像
C.挡风玻璃上所成的像比原物体小
D.像和物体关于挡风玻璃不对称
答案
7.B
解析
【分析】本题考查平面镜成像的特点，挡风玻璃相当于平面镜，需结合平面镜成像的规律判断各选项。平面镜成像的核心特点是：成正立、等大的虚像，像与物体关于镜面对称，据此逐一分析选项即可得出答案。
【解析】挡风玻璃相当于平面镜，根据平面镜成像的规律：
1. 平面镜所成的像是虚像，不是实像，故A错误，B正确；
2. 像与物体的大小相等，因此像和原物体大小相同，C错误；
3. 像和物体关于平面镜（挡风玻璃）对称，D错误。
综上，正确选项为B。
【答案】B
【知识点】平面镜成像特点
【点评】本题以生活中的抬头显示器为载体，考查平面镜成像的基本特点，属于基础题型，只要牢记平面镜成像的规律就能轻松解答。
【难度系数】0.3
【解析】挡风玻璃相当于平面镜，根据平面镜成像的规律：
1. 平面镜所成的像是虚像，不是实像，故A错误，B正确；
2. 像与物体的大小相等，因此像和原物体大小相同，C错误；
3. 像和物体关于平面镜（挡风玻璃）对称，D错误。
综上，正确选项为B。
【答案】B
【知识点】平面镜成像特点
【点评】本题以生活中的抬头显示器为载体，考查平面镜成像的基本特点，属于基础题型，只要牢记平面镜成像的规律就能轻松解答。
【难度系数】0.3
8.某台钟钟面上无数字，只有刻度，现从平面镜中看到钟面成像如图所示。由此可知当时的实际时刻应是 （
A.2:30
B.7:30
C.8:30
D.9:30
D
）A.2:30
B.7:30
C.8:30
D.9:30
答案
8.D
解析
【分析】要解决平面镜中钟表的实际时刻问题，需利用平面镜成像“左右对称”的特点：镜中看到的钟表是实际钟表的左右翻转，因此12小时制下，实际时刻与镜中显示时刻的关系为：实际时刻=12时 - 镜中显示的时刻。先读取镜中钟表的时间，再通过该关系计算即可。
【解析】1. 读取镜中钟表时间：观察题图，镜中分针指向刻度6，对应30分钟；时针指向刻度2，因此镜中显示时间为2:30。2. 计算实际时刻：根据平面镜成像的左右对称特点，实际时刻=12时 - 镜中时刻，即12时 - 2时30分=9时30分，对应选项D。
【答案】D
【知识点】平面镜成像特点，时刻计算
【点评】本题结合平面镜成像考查钟表时间判断，核心是理解镜中像与实际物体的左右对称关系，通过“12时减去镜中时间”即可快速得出结果，属于基础应用类题目，需避免直接读取镜中时间的错误。
【难度系数】0.5
【解析】1. 读取镜中钟表时间：观察题图，镜中分针指向刻度6，对应30分钟；时针指向刻度2，因此镜中显示时间为2:30。2. 计算实际时刻：根据平面镜成像的左右对称特点，实际时刻=12时 - 镜中时刻，即12时 - 2时30分=9时30分，对应选项D。
【答案】D
【知识点】平面镜成像特点，时刻计算
【点评】本题结合平面镜成像考查钟表时间判断，核心是理解镜中像与实际物体的左右对称关系，通过“12时减去镜中时间”即可快速得出结果，属于基础应用类题目，需避免直接读取镜中时间的错误。
【难度系数】0.5
9.摩托车车把手两边的后视镜是用来观察车后情况的。某人骑车时发现通过右边的后视镜只能看到车后的树梢和天空，他应该停车进行的调整是（
A.将后视镜向上调
B.将后视镜向下调
C.将后视镜向内调
D.将后视镜向外调
B
）A.将后视镜向上调
B.将后视镜向下调
C.将后视镜向内调
D.将后视镜向外调
答案
9.B
解析
【分析】本题考查凸面镜在生活中的应用，解题思路：①明确后视镜是凸面镜，通过光的反射成像，作用是扩大视野；②根据题目描述“只能看到车后的树梢和天空”，判断出后视镜的镜面朝向偏上，无法接收车后较低位置的光线；③据此分析各选项，选择能让镜面朝向偏下的调整方式。
【解析】后视镜为凸面镜，利用光的反射原理成像，可扩大视野。当通过右侧后视镜只能看到树梢和天空时，说明后视镜的镜面向上倾斜，反射的是来自上方天空和树梢的光线，无法获取车后较低位置的信息。对选项逐一分析：A.将后视镜向上调，会使镜面更向上倾斜，更无法观察下方，错误；B.将后视镜向下调，可让镜面朝向偏下，从而接收到车后较低位置的光线，能观察到所需情况，正确；C.向内调是调整左右方向的视野，与上下观察无关，错误；D.向外调同样是调整左右视野，不符合需求，错误。
【答案】B
【知识点】凸面镜的应用、光的反射
【点评】本题结合日常骑车的实际场景，考查光学知识的应用，难度不大，需要学生将物理知识与生活经验结合分析。
【难度系数】0.5
【解析】后视镜为凸面镜，利用光的反射原理成像，可扩大视野。当通过右侧后视镜只能看到树梢和天空时，说明后视镜的镜面向上倾斜，反射的是来自上方天空和树梢的光线，无法获取车后较低位置的信息。对选项逐一分析：A.将后视镜向上调，会使镜面更向上倾斜，更无法观察下方，错误；B.将后视镜向下调，可让镜面朝向偏下，从而接收到车后较低位置的光线，能观察到所需情况，正确；C.向内调是调整左右方向的视野，与上下观察无关，错误；D.向外调同样是调整左右视野，不符合需求，错误。
【答案】B
【知识点】凸面镜的应用、光的反射
【点评】本题结合日常骑车的实际场景，考查光学知识的应用，难度不大，需要学生将物理知识与生活经验结合分析。
【难度系数】0.5

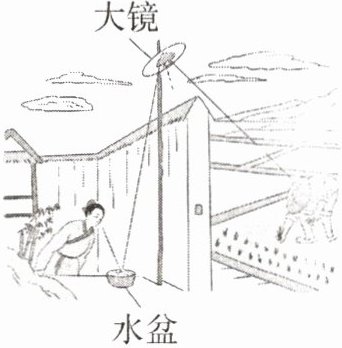

10.“取大镜高悬，置水盆于下，则见四邻矣。”如图所示的装置中高悬的大镜是平面镜，插秧人在大镜中成
正立
（选填“正立”或“倒立”）的虚
像。若插秧人距离大镜5 m，则镜中的像距离插秧人10
m。大镜悬挂的高度变高，所成的像大小不变
（选填“变大”“变小”或“不变”）。答案
10.正立 虚 10 不变
解析
【分析】
本题考查平面镜成像的特点，解题思路如下：首先明确高悬的大镜是平面镜，回忆平面镜成像的规律：平面镜成正立、等大的虚像，像与物体到平面镜的距离相等，像的大小与物体大小相同，与物体到镜面的距离无关。再根据这些规律依次分析每个问题：判断像的正倒和虚实，计算像到人的距离，以及像的大小变化。
【解析】
1. 平面镜成像的特点是成正立、等大的虚像，因此插秧人在大镜中成正立的虚像；
2. 像与物体到平面镜的距离相等，插秧人距离大镜5m，则像距离大镜也为5m，所以镜中的像距离插秧人的距离为5m + 5m = 10m；
3. 平面镜所成像的大小始终与物体大小相等，与大镜悬挂的高度无关，因此大镜悬挂高度变高时，所成的像大小不变。
【答案】
正立 虚 10 不变
【知识点】
平面镜成像特点
【点评】
本题结合古代光学装置考查平面镜成像的基础知识点，属于常规基础题，主要考查学生对平面镜成像规律的理解和应用，难度较低。
【难度系数】
0.8
本题考查平面镜成像的特点，解题思路如下：首先明确高悬的大镜是平面镜，回忆平面镜成像的规律：平面镜成正立、等大的虚像，像与物体到平面镜的距离相等，像的大小与物体大小相同，与物体到镜面的距离无关。再根据这些规律依次分析每个问题：判断像的正倒和虚实，计算像到人的距离，以及像的大小变化。
【解析】
1. 平面镜成像的特点是成正立、等大的虚像，因此插秧人在大镜中成正立的虚像；
2. 像与物体到平面镜的距离相等，插秧人距离大镜5m，则像距离大镜也为5m，所以镜中的像距离插秧人的距离为5m + 5m = 10m；
3. 平面镜所成像的大小始终与物体大小相等，与大镜悬挂的高度无关，因此大镜悬挂高度变高时，所成的像大小不变。
【答案】
正立 虚 10 不变
【知识点】
平面镜成像特点
【点评】
本题结合古代光学装置考查平面镜成像的基础知识点，属于常规基础题，主要考查学生对平面镜成像规律的理解和应用，难度较低。
【难度系数】
0.8
