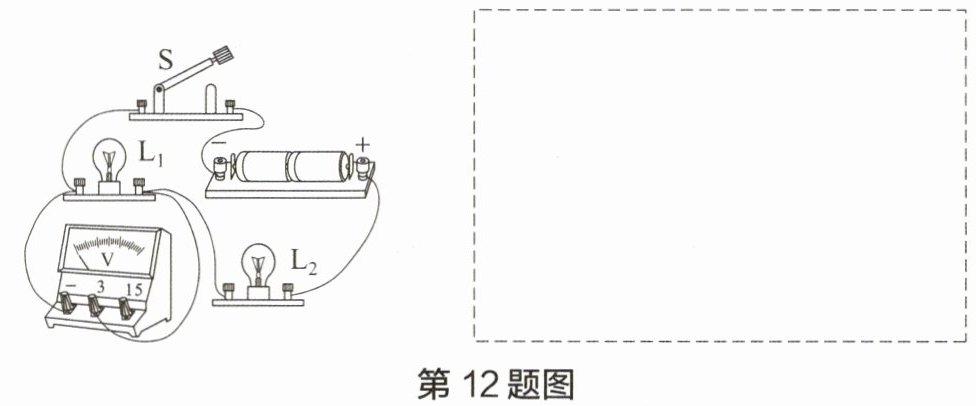

12 如图所示,请根据实物连接图在虚线框内画出相应的电路图。

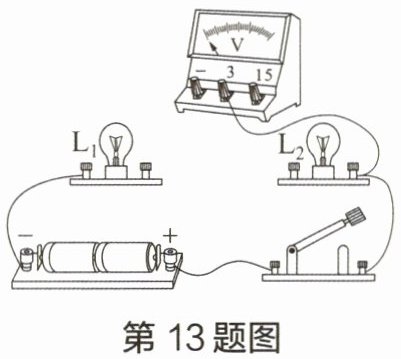

13 在如图所示电路中,有两根导线尚未连接,请用笔画线代替导线完成电路连接。要求:两灯串联,电压表测量小灯泡L₂两端的电压。

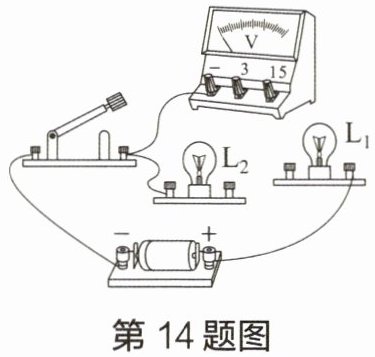

14 在如图所示电路中,有两根导线尚未连接,请用笔画线代替导线完成电路连接。要求:闭合开关,两灯都能发光,电压表测量电源两端电压。

12.如答图所示
13.如答图所示
14.如答图所示

【分析】
本题包含3道初中电学基础题，解题思路如下：
1. 第12题：需先明确实物电路的连接关系（串联电路，开关控制整个电路，电压表并联在L₁两端），再用标准电路符号画出对应电路图，确保元件顺序、连接方式与实物一致。
2. 第13题：要求两灯串联（电流依次经过L₁、L₂），电压表测L₂两端电压（需并联在L₂两端，且正负接线柱接法正确），据此补接导线。
3. 第14题：要求两灯发光（串联即可），电压表测电源电压（需并联在电源两端），据此补接导线。
【解析】
1. 第12题：根据实物电路的连接，依次画出电源、开关S、L₁、L₂的串联电路，电压表V并联在L₁两端，使用标准电路符号，与实物对应。
2. 第13题：① 串联连接：将L₁的右接线柱与L₂的左接线柱相连，使电流依次通过L₁、L₂；② 电压表连接：将电压表的“3”接线柱与L₂的右接线柱相连，使电压表并联在L₂两端，满足测L₂电压的要求。
3. 第14题：① 串联连接：将L₁的右接线柱与L₂的左接线柱相连，形成串联电路，两灯可发光；② 电压表连接：将电压表的“3”接线柱与电源正极相连，使电压表并联在电源两端，测电源电压。
【答案】
12.如答图所示
13.如答图所示
14.如答图所示
【知识点】
电路连接、电路图绘制、电压表使用
【点评】
本题围绕初中电学核心基础考点展开，考察电路连接规则、电压表使用方法，是电学入门的重点内容，注重基础应用。
【难度系数】
0.7
