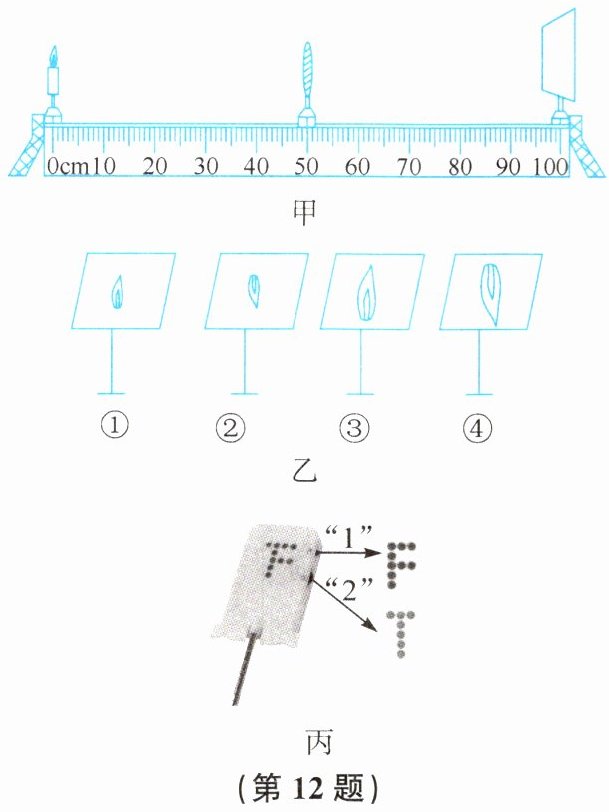

12.科学课上某组同学利用如图甲所示的光具座、凸透镜、光屏、蜡烛等器材进行“凸透镜成像规律”的实验。

(1)实验室提供两个凸透镜,其中凸透镜A焦距为50厘米,凸透镜B焦距为10厘米。根据光具座上标尺的刻度,该组同学应选用凸透镜。
(2)实验过程中,该组同学在光屏上看到了不同的烛焰的像。他们可能在光屏上看到的像有。(填图乙中的序号)
(3)为了呈现更稳定、更清晰的像,可以用新型发光屏代替蜡烛。开启发光屏上相应开关显示字母(如图丙),开启“1”显示“F”,开启“2”显示“T”。为了更好地判断像的性质,应选择开启哪个开关,并说明理由:。
。

(1)B (2)②④ (3)选择F,可以判断出像为上下、左右都相反(或T,不能判断出像是否为左右相反)

【分析】
要解决这道凸透镜成像实验题，需分三步思考：一是根据光具座长度和凸透镜焦距的关系选择合适的凸透镜；二是明确光屏上的实像特点（上下、左右均颠倒），据此判断可能的像；三是选择能清晰判断像性质的发光字母，需兼顾上下和左右的颠倒特征。
【解析】
(1) 光具座最大刻度为100cm，蜡烛到凸透镜的物距u=50cm。若选焦距50cm的凸透镜A，物距等于焦距，无法成实像，不符合实验要求；选焦距10cm的凸透镜B时，物距u=50cm＞2f（20cm），可成实像，像距在10~20cm之间，光具座长度足够，故应选B。
(2) 光屏上的像为实像，实像的特点是上下、左右均颠倒。图乙中①、③为正立像，不符合实像特征；②、④为倒立像，符合要求，故可能看到的像为②④。
(3) 应选择开启“1”开关显示“F”。因为“F”的形状能清晰判断出像上下、左右都相反；若选“2”开关显示“T”，只能判断上下颠倒，无法判断像是否左右颠倒，不利于准确判断像的性质。
【答案】
(1)B (2)②④ (3)选择开启“1”开关，显示“F”，可以判断出像为上下、左右都相反；若选择“2”开关显示“T”，不能判断出像是否为左右相反
【知识点】
凸透镜成像规律 实像特点
【点评】
本题围绕凸透镜成像实验展开，考查焦距选择、实像特征及像性质的判断，需掌握实像的倒立本质，难度适中，是凸透镜成像规律的基础应用。
【难度系数】
0.5

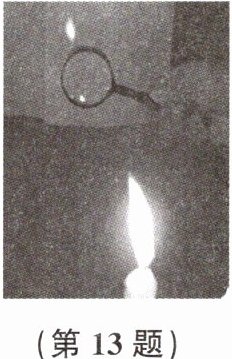

13. 如图，小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正确的是 （）


A.墙上所成的烛焰像是虚像
B.手和透镜的影子是光的反射形成的
C.若透镜不动，蜡烛远离透镜，手和透镜的影子大小不变
D.若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像

D

【分析】
本题考查凸透镜成像规律和光的直线传播的应用，需逐一分析选项：
1. 能呈现在光屏（墙）上的像为实像，据此判断A；
2. 影子的形成原理是光的直线传播，而非光的反射，据此判断B；
3. 影子大小与物体到光源的距离相关，结合光的直线传播规律判断C；
4. 根据凸透镜成像规律“物近像远像变大”，结合光路可逆性分析D选项。
【解析】
选项A：墙上的烛焰像可被光屏承接，属于倒立缩小的实像，不是虚像，故A错误；
选项B：手和透镜的影子是光沿直线传播时，被不透明物体遮挡形成的，属于光的直线传播现象，并非光的反射，故B错误；
选项C：若透镜不动，蜡烛远离透镜，光源（蜡烛）到手/透镜的距离变大，根据光的直线传播，手和透镜的影子会变小，故C错误；
选项D：根据凸透镜成像规律，蜡烛不动时，透镜靠近蜡烛会使物距减小，像距增大；结合光路可逆性，调整后可在光屏（墙）上再次呈现清晰的烛焰像，故D正确。
【答案】
D
【知识点】
凸透镜成像规律、光的直线传播
【点评】
本题结合生活中的凸透镜成像实验，考查凸透镜成像规律和光的直线传播的应用，需准确掌握成像特点及影子的形成原理，难度适中。
【难度系数】
0.6
