6.小明要进行“探究电流与电阻关系”的实验,实验室备有下列器材:电源一个(电压保持4.5 V不变),一个滑动变阻器,电流表、电压表各一个,10 Ω、20 Ω、30 Ω、40 Ω的定值电阻各一个。

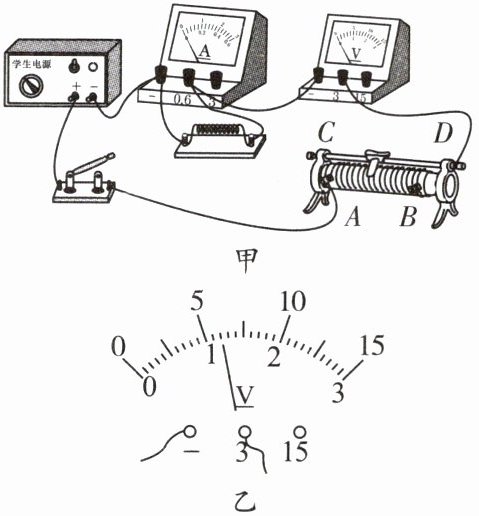

(1)图甲为小明连接的电路,电路连接存在一处错误,请在错误的导线上打上“×”并画出正确的连接。
(2)改正错误后,连接好电路,闭合开关,发现电流表无示数,电压表指针迅速偏转到满偏刻度外。出现这一现象的原因可能是(假设电路只有一处故障)。
A.定值电阻短路
B.定值电阻断路
C.滑动变阻器断路
D.滑动变阻器短路
(3)排除故障后,将10 Ω的定值电阻接入电路,闭合开关,应调节滑动变阻器的滑片,使电压表示数为2.5 V。当滑片在某一位置时,电压表的示数如图乙所示,此时电压表的示数为V;为使电压表示数为2.5 V,滑动变阻器滑片应向(填“左”或“右”)端移动。
(4)解决上述问题后,接着用20 Ω的定值电阻替换10 Ω的定值电阻,再闭合开关,移动滑片使滑动变阻器接入电路的阻值(填“变大”或“变小”),他这样操作的目的是。
(5)接下来小明要将定值电阻更换为30 Ω,发现无论怎样调节滑动变阻器,都无法使定值电阻$R_0$两端的电压达到2.5 V,其原因可能是。
A.定值电阻$R_0$的阻值太小
B.电源电压太低
C.滑动变阻器R最大阻值太小
D.滑动变阻器R最大阻值太大

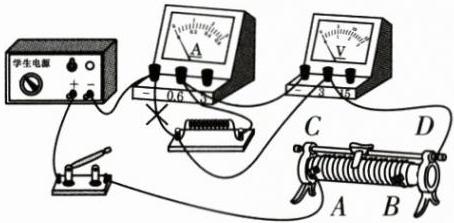

6.(1)如图所示。
(2)B
(3)1.2 左
(4)变大 控制定值电阻两端电压一定
(5)C

【分析】
1. 电路连接：探究电流与电阻关系时，电压表应并联在定值电阻两端，甲图中电压表误接在电源两端，需修正为并联在定值电阻两端。
2. 故障判断：电流表无示数说明电路断路，电压表满偏说明电压表串联在电路中，即定值电阻断路。
3. 电压表读数：乙图电压表用0~3V量程，分度值0.1V，直接读数；要使定值电阻电压从当前值升至2.5V，需减小滑动变阻器分压，即减小滑动变阻器接入电阻，结合接线柱判断滑片移动方向。
4. 滑动变阻器调节：换用更大定值电阻时，根据串联分压，定值电阻分压变大，需增大滑动变阻器接入电阻以保持定值电阻电压不变，符合控制变量法要求。
5. 极限分析：计算定值电阻为30Ω时滑动变阻器所需阻值，对比滑动变阻器最大阻值判断故障原因。
【解析】
(1) 电路错误修正：将电压表从电源两端改接到定值电阻两端，正确连接如图（对应参考答案的图）。
(2) 电流表无示数为断路，电压表满偏说明电压表串联，故故障为定值电阻断路，选B。
(3) 电压表量程0~3V，分度值0.1V，示数为1.2V；要使电压升至2.5V，需减小滑动变阻器电阻，滑片向左移动。
(4) 换20Ω定值电阻后，定值电阻分压变大，需增大滑动变阻器接入电阻，目的是控制定值电阻两端电压一定（探究电流与电阻关系需控制电压不变）。
(5) 计算得滑动变阻器需至少24Ω，若其最大阻值太小，无法使定值电阻电压达2.5V，选C。
【答案】
6.(1) 如图所示。
(2) B
(3) 1.2；左
(4) 变大；控制定值电阻两端电压一定
(5) C
【知识点】
探究电流与电阻关系、电路故障分析、滑动变阻器的使用
【点评】
本题为电学实验综合题，考查电路连接、故障判断、滑动变阻器调节及欧姆定律应用，核心是控制变量法，需掌握串联分压规律，难度中等。
【难度系数】
0.5

7.一段导体,若在其两端加上电压$U$时,通过导体的电流为$I$。当所加电压减小为$\frac{U}{2}$时,该导体的电阻 (填“变大”“变小”或“不变”),通过导体的电流为。

7.不变 $\frac{I}{2}$

【分析】首先，电阻是导体本身的固有性质，仅由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过的电流无关，因此电压变化时导体电阻不变；其次，根据欧姆定律$I=\frac{U}{R}$，先由初始条件推导导体电阻，再结合变化后的电压计算新的电流。
【解析】1. 电阻的判断：电阻是导体本身的属性，与两端电压和通过的电流无关，所以当电压减小时，该导体的电阻不变。2. 电流的计算：根据欧姆定律$I=\frac{U}{R}$，初始时$I=\frac{U}{R}$，可得导体电阻$R=\frac{U}{I}$；当电压变为$U'=\frac{U}{2}$时，电阻$R$不变，此时电流$I'=\frac{U'}{R}=\frac{\frac{U}{2}}{\frac{U}{I}}=\frac{I}{2}$。
【答案】不变 $\frac{I}{2}$
【知识点】电阻的特性、欧姆定律
【点评】本题考查电阻的性质及欧姆定律的简单应用，属于电学基础题，需牢记电阻的决定因素和欧姆定律公式即可解答。
【难度系数】0.8

8.在物理学的发展过程中,许多物理学家作出了杰出的贡献。通过大量实验研究得出电流与电压、电阻关系的是 ()

A.安培
B.欧姆
C.伏特
D.牛顿

8.B

【分析】
本题考查物理学史中物理学家的贡献，解题思路是回忆各选项物理学家的核心研究成果，匹配题目中“得出电流与电压、电阻关系”的要求，选出正确答案。
【解析】
逐一分析各选项：
选项A：安培的主要贡献是安培定则（用于判断电流的磁场方向），并以其名字命名电流单位，与电流、电压、电阻关系的研究无关，排除；
选项B：欧姆通过大量实验总结出欧姆定律，内容为导体中的电流与导体两端的电压成正比，与导体的电阻成反比，符合题目要求；
选项C：伏特的主要贡献是发明伏打电堆，是电压单位的命名来源，与电流、电压、电阻关系的研究无关，排除；
选项D：牛顿是经典力学奠基人，提出牛顿运动定律、万有引力定律等，与电流、电压、电阻关系的研究无关，排除。
【答案】
B
【知识点】
物理学史，欧姆定律
【点评】
本题属于物理学基础常识题，考查常见物理学家的核心贡献，难度较低，需学生准确记忆相关物理学史内容。
【难度系数】
0.8

9.(双选)对于欧姆定律,下列理解正确的是 ()

A.由$I=\frac{U}{R}$可知,导体中的电流跟它两端的电压成正比,跟它的电阻成反比
B.由$R=\frac{U}{I}$可知,导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比
C.由$U=IR$可知,导体两端的电压随电阻的增大而增大
D.由$R=\frac{U}{I}$可知,导体两端的电压为零时,导体的电阻也为零

9.AB

【分析】本题考查欧姆定律及其相关物理概念的理解，解题思路是：先明确欧姆定律的内容、电阻的本质属性（电阻是导体本身的固有属性，与两端电压、通过的电流无关），再逐一分析每个选项的表述是否正确，注意公式的适用条件和物理量的决定关系，排除错误选项，得出正确答案。
【解析】
A选项：欧姆定律的内容是：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，其表达式为$I=\frac{U}{R}$，该选项符合欧姆定律的内容，故A正确。
B选项：公式$R=\frac{U}{I}$是电阻的量度式，导体的电阻由自身的材料、长度、横截面积和温度决定，与两端电压、通过的电流无关，但在数值上等于导体两端的电压与通过该导体的电流之比，故B正确。
C选项：公式$U=IR$中，只有当通过导体的电流$I$一定时，导体两端的电压才随电阻的增大而增大，该选项未控制电流不变，表述不严谨，故C错误。
D选项：电阻是导体本身的固有属性，与导体两端是否有电压、是否有电流通过无关，所以导体两端电压为零时，电阻不为零，故D错误。
综上，正确选项为AB。
【答案】AB
【知识点】欧姆定律、电阻的概念
【点评】本题属于基础概念题，重点考查对欧姆定律及其变形公式的正确理解，易错点在于混淆电阻的决定式和量度式，以及忽略公式的适用条件（如控制变量），需要准确把握物理量的本质属性。
【难度系数】0.5
