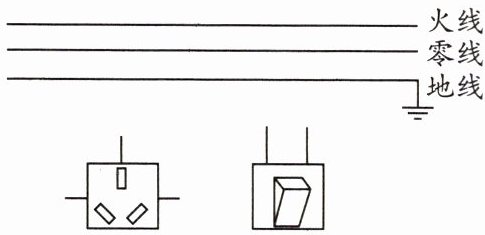

9.如图所示是厨房里用开关控制的三孔插座,请用笔画线表示导线将其接入电路中。

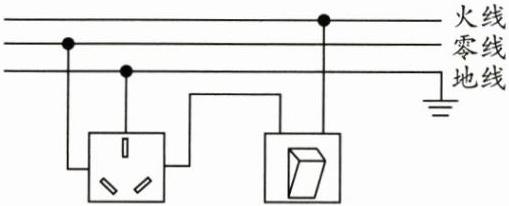

9.如图所示。

【分析】
要解决该题，需掌握家庭电路中三孔插座的接线规则与开关控制电路的安全要求：三孔插座遵循“左零右火上接地”的接线原则，且开关应接在火线上，断开开关时插座与火线断开，保障用电安全。解题思路为：先确定火线、零线、地线的位置，再按规则连接开关和三孔插座：开关一端接火线，另一端接三孔插座的右孔（火线端）；三孔插座左孔接零线，上孔接地线。
【解析】
1. 明确线路：图中最上方为火线，中间为零线，最下方为地线。
2. 开关接线：将开关的一端与火线相连（开关需控制火线，保障安全），开关的另一端连接三孔插座的右孔（对应火线接线端）。
3. 三孔插座接线：三孔插座的左孔连接零线，上孔连接地线，完成接线。
【答案】

【知识点】
家庭电路连接；三孔插座接线；安全用电
【点评】
本题考查家庭电路中开关控制三孔插座的接线方法，核心是掌握“左零右火上接地”和“开关接火线”的安全用电原则，属于基础的家庭电路应用题目，注重安全用电常识的考查。
【难度系数】
0.5

1.如图是带开关的“五孔插座”，两个插座上各接一个用电器，开关能同时控制，拔下一个插座上的用电器，另一个仍能工作，则开关应接在路上，两个插座是连接的。为了用电安全，开关的一个接线柱应与线相连，另一个与三孔插座孔的接线柱相连；三孔插座中间孔的接线柱应与线相连。

1.干 并连 火 右 地

【分析】
根据题目中“拔下一个插座上的用电器，另一个仍能工作”判断插座的连接方式；开关同时控制两个用电器，确定开关的位置；结合家庭电路安全用电原则和三孔插座的接线规则分析各空。
【解析】
1. 拔下一个用电器后另一个仍能工作，说明两个插座的用电器工作互不影响，因此两个插座是并联连接；开关要同时控制两个用电器，需接在干路上。
2. 安全用电要求开关接火线，断开开关时插座不带电；三孔插座遵循“左零右火中间地”的接线规则，因此开关一个接线柱接火线，另一个接三孔插座的右孔（火线接线柱）；三孔插座中间孔接线柱接地线，保障用电器金属外壳漏电时电流导入大地。
【答案】
干；并联；火；右；地
【知识点】
家庭电路连接；并联电路；安全用电
【点评】
本题考查家庭电路的基础连接和安全用电常识，需掌握并联电路特点、开关接线要求及三孔插座接线规则，属于家庭电路部分的常规题型。
【难度系数】
0.7

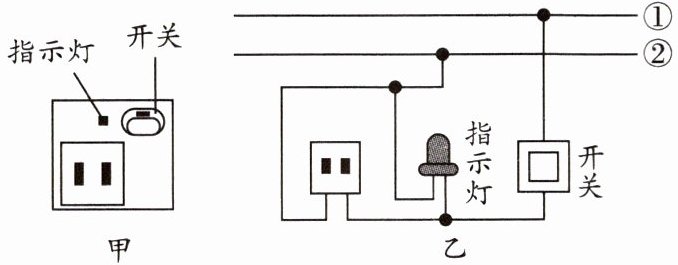

2.图甲是小明家墙上的插座面板，图乙是其内部线路的正确连接情况。当闭合开关后，下列分析正确的是（）


A.图乙中电源线①是零线
B.家用电冰箱可以接在该插座上
C.用测电笔接触插座的右孔，氖管发光
D.若指示灯不亮，该插座一定不能使用

2.C

【分析】首先明确家庭电路中开关需接在火线上，据此判断电源线①为火线、②为零线；再结合两孔插座接线规则、用电器连接方式逐一分析选项，判断正误。
【解析】根据家庭电路连接规则：开关应接在火线上，因此图乙中①是火线，②是零线。
选项A：开关接火线，故①为火线而非零线，A错误；
选项B：家用电冰箱有金属外壳，需用带接地的三孔插座，该插座为两孔插座，无法满足安全使用要求，B错误；
选项C：两孔插座遵循“左零右火”接线，插座右孔与火线连通，用测电笔接触时氖管发光，C正确；
选项D：指示灯与插座为并联关系，指示灯不亮时，插座支路仍可正常工作，D错误。
【答案】C
【知识点】家庭电路连接、插座接线规则、测电笔使用
【点评】本题考查家庭电路的基础应用，需掌握开关接线、插座接线、用电器连接方式等核心知识点，难度适中。
【难度系数】0.6

3.傍晚放学后,小奥正在如图所示的台灯
下学习,突然台灯不亮了,但其他用电器仍正常工作。为解决这一问题,下列操作流程符合安全用电原则的是 ()


A.切断电源→摘下灯罩→更换灯泡→通电测试
B.摘下灯罩→更换灯泡→切断电源→通电测试
C.更换灯泡→切断电源→摘下灯罩→通电测试
D.摘下灯罩→切断电源→更换灯泡→通电测试

3.A

【分析】
台灯不亮但其他用电器正常，说明故障在台灯自身支路，更换灯泡时需遵循安全用电原则，避免触电。操作的关键是先切断电源，再依次完成后续步骤，最后通电测试确认是否修复。
【解析】
更换灯泡时，为防止触电，第一步必须切断电源，这是安全操作的前提；接着摘下灯罩，露出灯泡；然后更换故障灯泡；最后通电测试，确认台灯是否正常工作。因此正确流程为切断电源→摘下灯罩→更换灯泡→通电测试，对应选项A。
【答案】
A
【知识点】
安全用电原则、家庭电路故障处理
【点评】
本题考查家庭电路更换灯泡的安全操作，核心是“先断电后操作”的安全原则，属于基础安全用电知识应用，难度较低。
【难度系数】
0.6

4.珍爱生命,安全用电。下列做法不符合安全用电原则的是（）

A.发生触电事故时,先断开电源
B.小明用正在滴水的手打开台灯
C.家庭照明电路中,开关接在火线上
D.使用测电笔时手指接触笔尾金属体

4.B

【分析】
本题考查安全用电原则，需结合安全用电的相关常识，逐一分析每个选项，判断其是否符合安全用电要求，进而找出不符合的选项。
【解析】
要判断各选项是否符合安全用电原则，需结合安全用电常识分析：
1. 选项A：发生触电事故时，先断开电源，可防止施救者也发生触电，符合安全用电原则；
2. 选项B：水是导体，正在滴水的手接触带电的台灯，容易导致电流通过水传到人体，引发触电事故，不符合安全用电原则；
3. 选项C：家庭照明电路中，开关接在火线上，断开开关时，用电器与火线断开连接，避免用电器带电，符合安全用电原则；
4. 选项D：使用测电笔时，手指接触笔尾金属体，能使人体和测电笔形成通路，从而辨别火线和零线，符合安全用电原则。
综上，不符合安全用电原则的是选项B。
【答案】
B
【知识点】
安全用电原则、家庭电路连接、测电笔使用
【点评】
本题结合生活场景考查安全用电的基础常识，贴近实际，难度较低，主要考查学生对常见安全用电做法的掌握情况。
【难度系数】
0.8

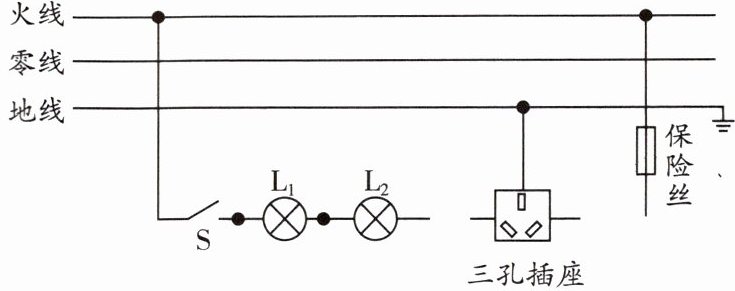

5.教室内有两盏额定电压为220 V的电灯和1个带有保险丝的三孔插座,请按照安全用电的要求在下图中连接电路,要求开关S只控制两盏灯,且一盏灯坏了另外一盏灯仍然能正常发光。

5.如图所示。

【分析】
要满足开关S控制两盏灯且一盏灯损坏另一盏仍正常发光，需让两灯并联（并联电路各支路独立工作）；开关应接在火线上，控制干路，确保断开开关时切断火线，符合安全要求；三孔插座需遵循“左零右火上接地”，保险丝接火线，保障用电安全。
【解析】
1. 开关与灯泡连接：火线先接入开关S，开关输出端分为两条支路，分别连接L₁和L₂的一端，L₁和L₂的另一端共同接零线，实现两灯并联，开关控制整个电路，互不影响；
2. 三孔插座连接：三孔插座左孔接零线，右孔接经保险丝的火线，上孔接地线，符合三孔插座安全接线规则。
【答案】

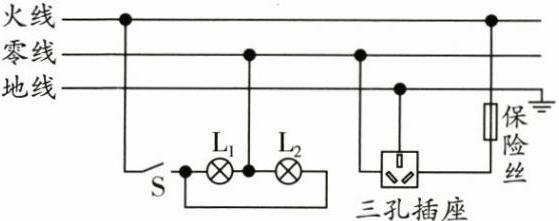

5.如图所示。
【知识点】
家庭电路连接、安全用电原则、三孔插座接法
【点评】
本题考查家庭电路的基础连接，需掌握并联电路特点和安全用电接线规则，属于常规应用题目。
【难度系数】
0.5

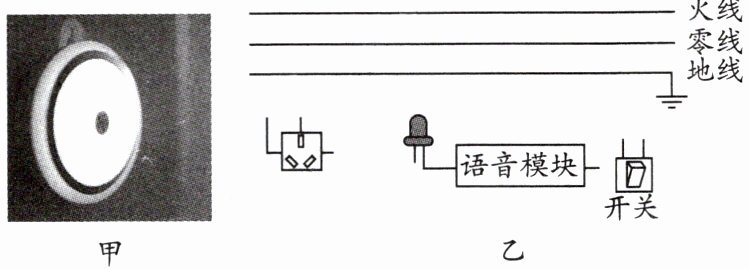

6.如图甲所示是一款智能语音控制小夜灯,且带有插座,小夜灯自带语音模块;小夜灯和三孔插座由开关控制,并且都可以独立工作。请在乙图中连接电路。

6.如图所示。

【分析】
要完成该电路连接，需遵循家庭电路的安全连接规则：①开关应接在火线上，断开开关时用电器与火线断开，保障安全；②三孔插座需按“左零右火上接地”接线；③题目要求小夜灯和三孔插座由开关控制且能独立工作，说明两者为并联关系，开关接在干路控制两者通断。
【解析】
1. 开关连接：将开关一端接火线，另一端作为控制端，同时连接小夜灯和三孔插座的火线侧；
2. 小夜灯连接：小夜灯一端接开关控制端，另一端接零线；
3. 三孔插座连接：插座左孔接零线，右孔接开关控制端，上孔接地线；
该连接方式使小夜灯与插座并联，开关在干路，满足“开关控制且独立工作”的要求，符合家庭电路安全接线规则。
【答案】

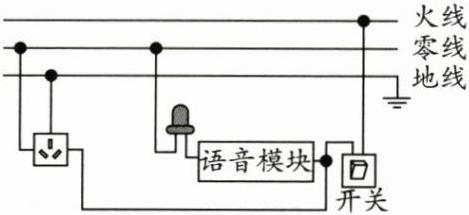

如图所示。
【知识点】
家庭电路连接、三孔插座接线、开关与用电器连接
【点评】
本题结合实际应用考查家庭电路的接线规则，需掌握开关、三孔插座的正确接法，理解并联电路特点，难度适中。
【难度系数】
0.5
