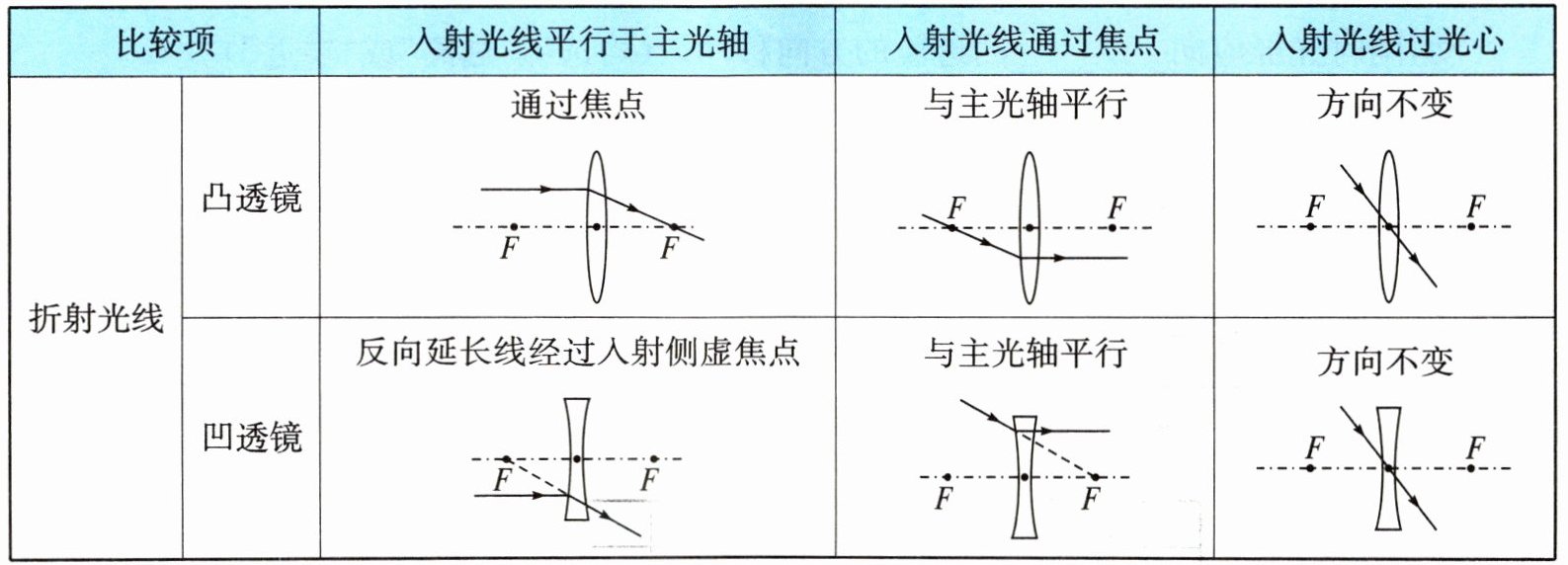

专题归纳透镜的三条特殊光线

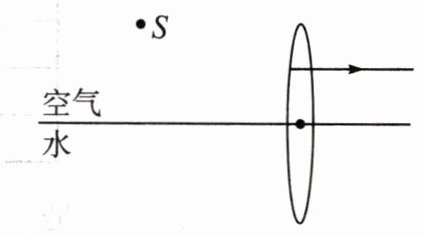

典型分析1 (2025·山东潍坊中考)如图所示，凸透镜的主光轴与水面重合，从光源S发出的一条光线经水面反射后射向凸透镜，经凸透镜折射后与主光轴平行。

(1)画出S在水中所成的像S'。
(2)将该条光线的光路补充完整。
(3)标出凸透镜左侧的焦点F。

答案

(1)平面镜成像时，像与物体关于反射面对称，从S向水面作垂线并延长至S'，使S'、S到水面的距离相等，则S'为S在水中所成的像。
(2)(3)从焦点发出的光线经过凸透镜后会平行于主光轴，连接A、S'，交水面于点F，F即凸透镜左侧的焦点；连接S、F，SF为入射光线，FA为反射光线。
光路图见
