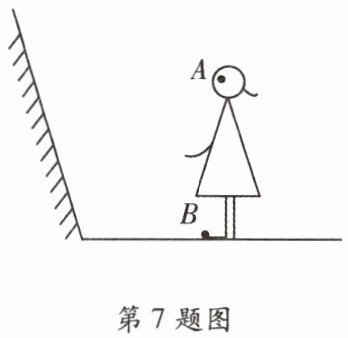

7. 请画出小美的眼睛(A点)看到鞋面B点在平面镜中所成像的完整光路图。(保留作图痕迹)
答案
7.

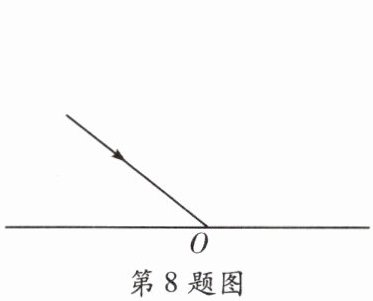

8. (2024·广东)如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
答案
8.

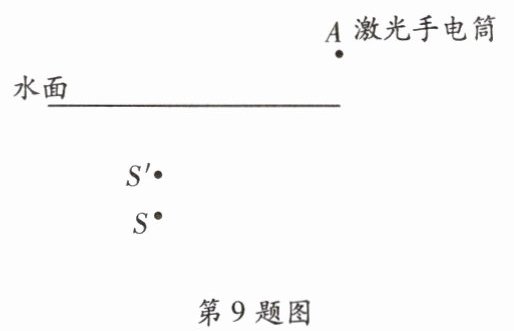

9. 如图所示,渔民看到水中$S'$处有一条鱼,而$S$才是鱼真实的位置,现要利用激光手电筒从$A$点发出一束光照射到$S$上,请你在图中完成光路。

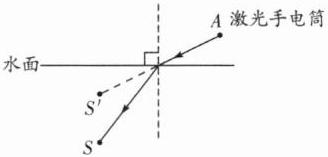

答案
9.

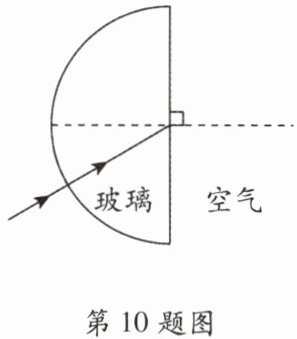

10. (2025·福建)在图中,画出入射光线的反射光线和折射光线的大致位置。
答案
10.

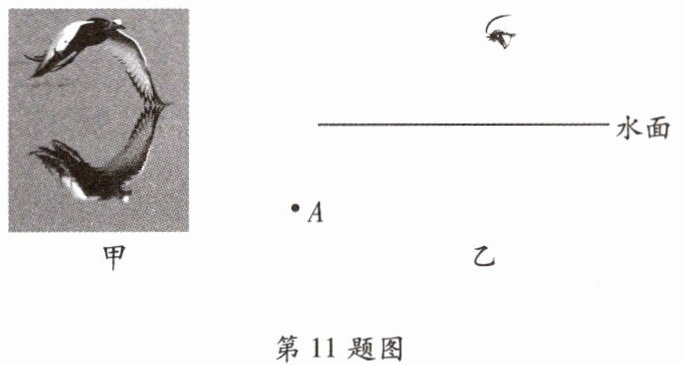

11. 如图所示,甲图为一只在空中飞翔的水鸟及其在水中的倒影,岸边的人看到水中有一条鱼与水鸟倒影的喙尖重合,即乙图中的A点。在乙图中用小圆点标出水鸟喙尖的位置B、水中鱼的大致位置C,画出人眼看到水鸟倒影的喙尖的成像光路图。请保留作图痕迹。
甲
乙
水面
A
空气
水
$45°$
甲
乙
水面
A
空气
水
$45°$
答案
11.

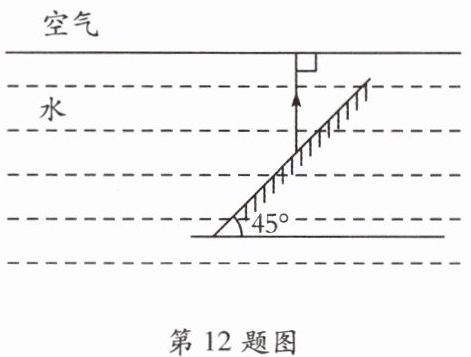

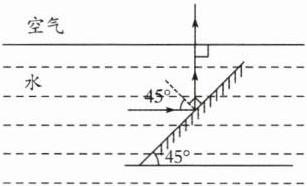

12. 如图是经平面镜反射后的反射光线(竖直向上),已知平面镜与水平方向成$45°$,请画出射向平面镜的入射光线和进入空气中的折射光线,并标出入射角的度数。
答案
12.

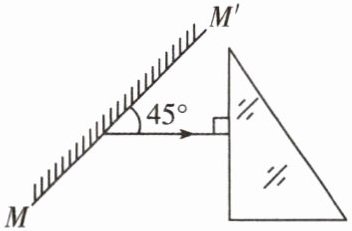

13. 如图,有一束光照到平面镜上经平面镜反射后恰好垂直射在直角三棱镜的一个面上,请你在图中画出这束光的入射光线和它经三棱镜折射后折射光线的大致光路。(请保留作图痕迹)
答案
13.
