19. 关于图20-17所示的实验，下列说法正确的是（
A.这是模拟法拉第电磁感应实验的场景
B.移走小磁针，电流的磁场消失
C.根据这一现象的原理制成了电磁铁
D.将导线断开，小磁针 N 极将指向地磁场的北极
C
）A.这是模拟法拉第电磁感应实验的场景
B.移走小磁针，电流的磁场消失
C.根据这一现象的原理制成了电磁铁
D.将导线断开，小磁针 N 极将指向地磁场的北极
答案
19.C
解析
【分析】
本题考查电流的磁效应相关知识，需结合奥斯特实验的原理，逐一分析各选项：图中是奥斯特实验，说明通电导线周围存在磁场（电流的磁效应），需明确各选项对应的物理概念，判断正误。
【解析】
选项A：图中实验是奥斯特实验，揭示的是电流的磁效应（电生磁），而法拉第电磁感应是磁生电，二者原理不同，故A错误。
选项B：电流的磁场由电流本身产生，小磁针仅用于检测磁场，移走小磁针，电流的磁场依然存在，故B错误。
选项C：该实验的原理是电流的磁效应，电磁铁正是利用电流的磁效应制成的，故C正确。
选项D：导线断开后，导线中无电流，电流的磁场消失，小磁针仅受地磁场作用，小磁针N极指向地理北极，而地磁场的北极是地理南极，因此小磁针N极指向地磁场的南极，故D错误。
【答案】
C
【知识点】
电流的磁效应、奥斯特实验、电磁铁原理
【点评】
本题为基础概念题，考查电流磁效应的相关知识点，需准确区分电流磁效应与电磁感应、明确电流磁场的特点、地磁场的方向，难度不大，需牢记相关实验和原理。
【难度系数】
0.6
本题考查电流的磁效应相关知识，需结合奥斯特实验的原理，逐一分析各选项：图中是奥斯特实验，说明通电导线周围存在磁场（电流的磁效应），需明确各选项对应的物理概念，判断正误。
【解析】
选项A：图中实验是奥斯特实验，揭示的是电流的磁效应（电生磁），而法拉第电磁感应是磁生电，二者原理不同，故A错误。
选项B：电流的磁场由电流本身产生，小磁针仅用于检测磁场，移走小磁针，电流的磁场依然存在，故B错误。
选项C：该实验的原理是电流的磁效应，电磁铁正是利用电流的磁效应制成的，故C正确。
选项D：导线断开后，导线中无电流，电流的磁场消失，小磁针仅受地磁场作用，小磁针N极指向地理北极，而地磁场的北极是地理南极，因此小磁针N极指向地磁场的南极，故D错误。
【答案】
C
【知识点】
电流的磁效应、奥斯特实验、电磁铁原理
【点评】
本题为基础概念题，考查电流磁效应的相关知识点，需准确区分电流磁效应与电磁感应、明确电流磁场的特点、地磁场的方向，难度不大，需牢记相关实验和原理。
【难度系数】
0.6

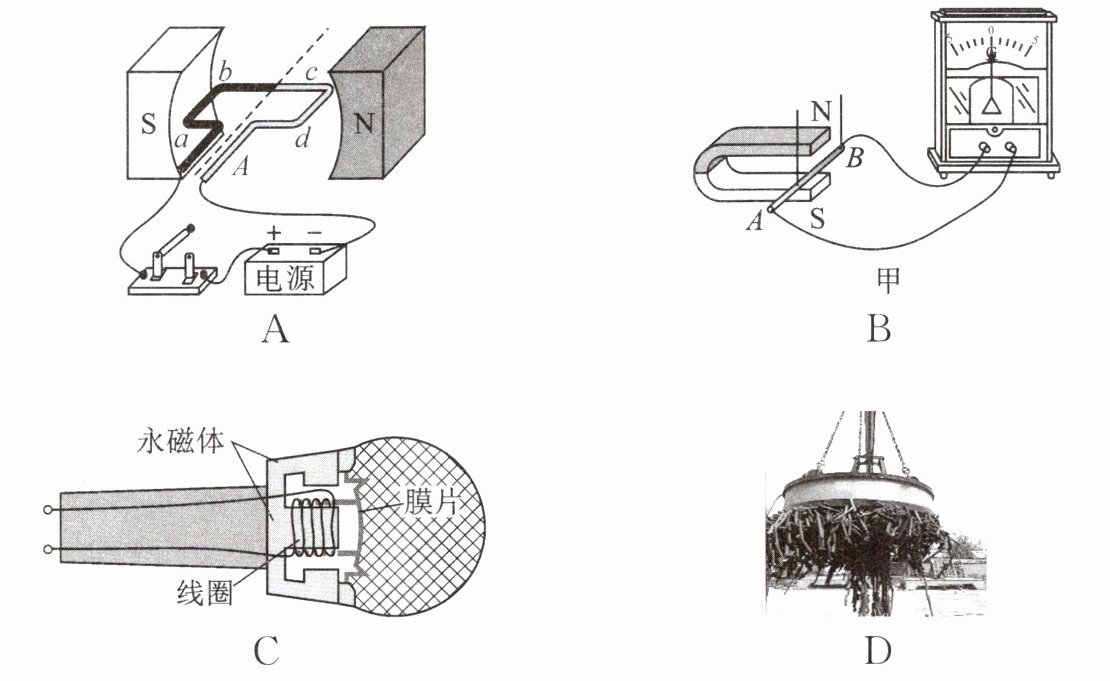

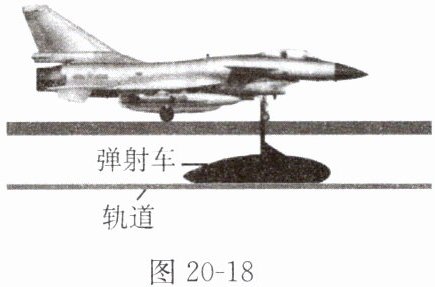

20.我国福建舰航母将采用世界最先进的电磁弹射来助力战斗机从很短的甲板上起飞。如图20-18所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。选项中的示意图与电磁弹射器工作原理一致的是（
A
）答案
20.A
解析
【分析】首先明确电磁弹射器的工作原理：当导体通以强电流时，在强磁场中受到强大推力，即通电导体在磁场中受到力的作用。解题时需逐一分析各选项对应的物理原理，找出与该原理一致的选项，即为正确答案。
【解析】电磁弹射器的工作原理是通电导体在磁场中受力运动。对各选项分析：A选项实验为通电导体在磁场中受力运动，符合电磁弹射原理；B选项为电磁感应现象（发电机原理），C选项为电流的磁效应（奥斯特实验），D选项为电磁铁的应用，均不符合，故正确答案为A。
【答案】A
【知识点】通电导体在磁场中受力、电磁现象
【点评】本题考查电磁现象的实际应用，核心是区分不同电磁原理的实验，属于初中物理电磁部分的基础题型，需准确掌握各实验的原理及应用场景。
【难度系数】0.7
【解析】电磁弹射器的工作原理是通电导体在磁场中受力运动。对各选项分析：A选项实验为通电导体在磁场中受力运动，符合电磁弹射原理；B选项为电磁感应现象（发电机原理），C选项为电流的磁效应（奥斯特实验），D选项为电磁铁的应用，均不符合，故正确答案为A。
【答案】A
【知识点】通电导体在磁场中受力、电磁现象
【点评】本题考查电磁现象的实际应用，核心是区分不同电磁原理的实验，属于初中物理电磁部分的基础题型，需准确掌握各实验的原理及应用场景。
【难度系数】0.7
21. 如图20-19甲所示，把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡会发光。下列说法正确的是 （
A.发电机是利用电流的磁效应来工作的
B.发电机将电能转化为了机械能
C.线圈转得越快，小灯泡越亮
D.如果将小灯泡换成如图20-19乙所示的灵敏电流计，则它的指针一直偏向右边
C
）A.发电机是利用电流的磁效应来工作的
B.发电机将电能转化为了机械能
C.线圈转得越快，小灯泡越亮
D.如果将小灯泡换成如图20-19乙所示的灵敏电流计，则它的指针一直偏向右边
答案
21.C
解析
【分析】
本题考查手摇发电机的相关知识，解题时需回忆发电机的工作原理、能量转化、感应电流的影响因素及交流电的特点，逐个分析选项判断对错。
【解析】
选项A：发电机的工作原理是电磁感应现象，电流的磁效应是电生磁（如电磁铁），与发电机原理不符，故A错误；
选项B：发电机将机械能转化为电能，电动机才是将电能转化为机械能，故B错误；
选项C：线圈转动越快，切割磁感线的速度越大，产生的感应电流越大，小灯泡的实际功率越大，因此小灯泡越亮，故C正确；
选项D：手摇发电机产生的是交流电，电流方向周期性变化，灵敏电流计的指针会随电流方向变化左右摆动，不会一直偏向右边，故D错误。
【答案】
C
【知识点】
电磁感应、发电机原理、交流电
【点评】
本题围绕手摇发电机的基础知识点展开，考查学生对电磁感应相关知识的掌握，属于电磁学部分的基础题，需准确区分发电机与电动机的原理、能量转化，以及交流电的特点。
【难度系数】
0.7
本题考查手摇发电机的相关知识，解题时需回忆发电机的工作原理、能量转化、感应电流的影响因素及交流电的特点，逐个分析选项判断对错。
【解析】
选项A：发电机的工作原理是电磁感应现象，电流的磁效应是电生磁（如电磁铁），与发电机原理不符，故A错误；
选项B：发电机将机械能转化为电能，电动机才是将电能转化为机械能，故B错误；
选项C：线圈转动越快，切割磁感线的速度越大，产生的感应电流越大，小灯泡的实际功率越大，因此小灯泡越亮，故C正确；
选项D：手摇发电机产生的是交流电，电流方向周期性变化，灵敏电流计的指针会随电流方向变化左右摆动，不会一直偏向右边，故D错误。
【答案】
C
【知识点】
电磁感应、发电机原理、交流电
【点评】
本题围绕手摇发电机的基础知识点展开，考查学生对电磁感应相关知识的掌握，属于电磁学部分的基础题，需准确区分发电机与电动机的原理、能量转化，以及交流电的特点。
【难度系数】
0.7
