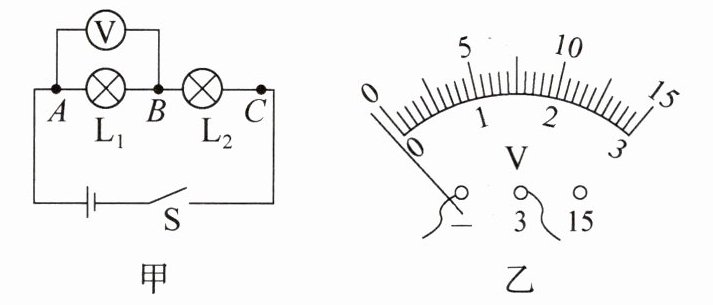

10. 小明和小华同学在探究串联电路的电压规律的实验中，都设计了如图甲所示的电路。
（1）闭合开关前，小明发现电压表指针如图乙所示，接下来他要进行的操作是。
（2）小明连接好电路后，闭合开关，发现电压表的示数为0，则小灯泡的故障可能是。
（3）排除故障后，小明完成了实验，并把数据记录在表格中。他分析实验数据得出两个结论：
①串联电路中电源两端的电压等于；②串联电路中各用电器两端的电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小明的实验在设计方案上还存在的另一个不足之处是。
（1）闭合开关前，小明发现电压表指针如图乙所示，接下来他要进行的操作是。
（2）小明连接好电路后，闭合开关，发现电压表的示数为0，则小灯泡的故障可能是。
（3）排除故障后，小明完成了实验，并把数据记录在表格中。他分析实验数据得出两个结论：
①串联电路中电源两端的电压等于；②串联电路中各用电器两端的电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小明的实验在设计方案上还存在的另一个不足之处是。
答案
(1)对电压表进行调零
(2)L1短路；L2断路
(3)各用电器两端电压之和
(4)选用了规格相同的灯泡；实验次数太少，结论具有偶然性
解析
【分析】
本题围绕串联电路电压规律的实验展开，需结合电压表的使用规则、电路故障分析、实验结论的科学性等知识点逐一解决问题：
1. 第（1）题，闭合开关前电压表指针未指零，需先对电压表调零，这是电压表使用前的必要操作；
2. 第（2）题，电压表测L₁两端电压，示数为0时，需分析两种故障：L₁短路时电压表被短路，L₂断路时电压表无法连通电源，均会导致示数为0；
3. 第（3）题，串联电路的基本电压规律是电源电压等于各用电器两端电压之和；
4. 第（4）题，结论②错误是因为选用了相同规格的灯泡，导致电压相等，实验结论不具普遍性；同时实验次数过少，结论存在偶然性，需多次实验验证。
【解析】
（1）电压表使用前，若指针未对准零刻度线，应先对电压表进行调零，确保测量准确，故操作是对电压表调零；
（2）电压表测L₁两端电压，闭合开关后示数为0：若L₁短路，电压表被短路，两端电压为0；若L₂断路，整个电路断开，电压表无法接到电源两端，示数也为0，因此故障可能是L₁短路或L₂断路；
（3）根据串联电路电压规律，电源两端的电压等于各用电器两端电压之和；
（4）得出“各用电器两端电压相等”的错误结论，是因为选用了规格相同的灯泡，导致灯泡两端电压相同，无法得出普遍规律；另外实验仅做了一次，次数太少，结论具有偶然性，应多次实验寻找普遍规律。
【答案】
(1)对电压表进行调零
(2)L₁短路；L₂断路
(3)各用电器两端电压之和
(4)选用了规格相同的灯泡；实验次数太少，结论具有偶然性
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题考查串联电路电压规律的实验操作与分析，涵盖电压表使用、电路故障判断、实验结论的科学性等核心知识点，需学生掌握实验基本要求，理解实验设计的合理性，避免结论的偶然性与片面性。
【难度系数】
0.5
本题围绕串联电路电压规律的实验展开，需结合电压表的使用规则、电路故障分析、实验结论的科学性等知识点逐一解决问题：
1. 第（1）题，闭合开关前电压表指针未指零，需先对电压表调零，这是电压表使用前的必要操作；
2. 第（2）题，电压表测L₁两端电压，示数为0时，需分析两种故障：L₁短路时电压表被短路，L₂断路时电压表无法连通电源，均会导致示数为0；
3. 第（3）题，串联电路的基本电压规律是电源电压等于各用电器两端电压之和；
4. 第（4）题，结论②错误是因为选用了相同规格的灯泡，导致电压相等，实验结论不具普遍性；同时实验次数过少，结论存在偶然性，需多次实验验证。
【解析】
（1）电压表使用前，若指针未对准零刻度线，应先对电压表进行调零，确保测量准确，故操作是对电压表调零；
（2）电压表测L₁两端电压，闭合开关后示数为0：若L₁短路，电压表被短路，两端电压为0；若L₂断路，整个电路断开，电压表无法接到电源两端，示数也为0，因此故障可能是L₁短路或L₂断路；
（3）根据串联电路电压规律，电源两端的电压等于各用电器两端电压之和；
（4）得出“各用电器两端电压相等”的错误结论，是因为选用了规格相同的灯泡，导致灯泡两端电压相同，无法得出普遍规律；另外实验仅做了一次，次数太少，结论具有偶然性，应多次实验寻找普遍规律。
【答案】
(1)对电压表进行调零
(2)L₁短路；L₂断路
(3)各用电器两端电压之和
(4)选用了规格相同的灯泡；实验次数太少，结论具有偶然性
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题考查串联电路电压规律的实验操作与分析，涵盖电压表使用、电路故障判断、实验结论的科学性等核心知识点，需学生掌握实验基本要求，理解实验设计的合理性，避免结论的偶然性与片面性。
【难度系数】
0.5
