14. 闭合开关，一个位于螺线管右侧的小磁针静止后，N 极的指向如图所示，则螺线管的右端是
S
极，电源的右端是
负
极.若增大螺线管中的电流，螺线管周围的磁场会
增强
。

答案

S；负；增强

解析

小磁针静止时N极指向螺线管右端，根据异名磁极相互吸引，螺线管右端为S极；由安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，螺线管左端为N极，电流从电源左端流入，右端流出，电源右端为负极；增大电流，螺线管磁场增强。
15. 电动机的工作原理是
通电线圈在磁场中受力转动
，只改变线圈中的电流方向，电动机的转动方向
会
(选填“会”或“不会”)发生改变.电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是
并
联接入家庭电路的。

答案

通电线圈在磁场中受力转动；会；并

解析

电动机的工作原理是基于通电线圈在磁场中受到力的作用而发生转动，根据这一原理，当只改变线圈中的电流方向时，线圈所受力的方向也会改变，从而导致电动机的转动方向会发生改变。在家庭电路中，各用电器为了能够独立工作，它们之间是并联的，所以电风扇、洗衣机、抽油烟机等用电器是并联接入家庭电路的。
16. 直流电动机转动的方向跟
电流方向
、
磁场方向
有关。

答案

电流方向；磁场方向

解析

直流电动机是利用通电线圈在磁场中受力转动的原理工作的，其转动方向由电流方向和磁场方向共同决定。当只改变电流方向或只改变磁场方向时，电动机转动方向改变；若两者同时改变，转动方向不变。
17. 电磁继电器是利用
电磁铁
来工作的.它可以用低电压、弱电流的控制电路去控制
高电压
、
强电流
的工作电路，还可以实现远距离操作和自动控制的目的。

答案

电磁铁；高电压；强电流

解析

电磁继电器的核心部件是电磁铁，其工作原理基于电流的磁效应。当控制电路接通，电磁铁有磁性吸引衔铁，使工作电路接通；控制电路断开，电磁铁无磁性，衔铁在弹簧作用下复位，工作电路断开。因此，它利用电磁铁来工作，能实现用低电压、弱电流控制高电压、强电流的工作电路。
18. 南宋著名将领文天祥在《扬子江》一诗中写下“臣心一片磁针石，不指南方不肯休”的诗句.这里磁针石的南极指向地理位置的
南
方，是因为它受到
地磁场
的作用。

答案

南；地磁场

解析

地球是一个大磁体，地磁北极在地理南极附近，地磁南极在地理北极附近。磁针石即指南针，其南极受到地磁北极的吸引，所以指向地理位置的南方。
19. 将图中的电磁铁连入设计的电路中. 要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关 S，小磁针受力静止时 N、S 极如图所示。

答案


20. 如图所示，根据通电螺线管的电流方向，标出电源的正、负极和通电螺线管两端的磁极。

答案


解析

根据安培定则（右手螺旋定则）：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
由图可知，螺线管上电流方向向下，右手四指向下握住螺线管，大拇指指向螺线管左端，故左端为N极，右端为S极。
电流从电源正极流出，经螺线管回到电源负极，所以螺线管左端导线连接电源正极，右端导线连接电源负极。

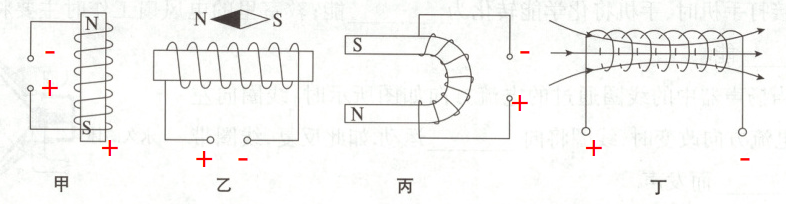

21. 根据所给条件，利用图中各螺线管的磁极或周围的磁感线标出所接电源的正、负极。

答案
