19. 如图是小刚同学用一根细线拴一块橡皮,使橡皮在水平面上绕手做匀速圆周运动时的情景,请在图中画出橡皮受到的重力和拉力的示意图.
答案
解析
首先确定橡皮的重力方向是竖直向下，重力作用点在橡皮的重心。拉力方向沿细线方向，指向手的位置。在示意图中，用箭头表示这两个力的方向和作用点。
1. 重力：箭头从橡皮的重心向下，标示重力方向。
2. 拉力：箭头从橡皮的重心沿细线方向指向手的位置，标示拉力方向。
1. 重力：箭头从橡皮的重心向下，标示重力方向。
2. 拉力：箭头从橡皮的重心沿细线方向指向手的位置，标示拉力方向。
20. 以下是用焦距为10 cm的凸透镜来探究凸透镜成像规律的实验.
(1) 如图所示,将蜡烛、凸透镜、光屏依次放在光具座上.点燃蜡烛后,调节凸透镜和光屏的高度,使它们的中心与烛焰中心大致在同一高度,其目的是使像成在
(2) 当烛焰距凸透镜15 cm时,移动光屏,可在光屏上得到一个清晰的倒立、
(3) 把图中的凸透镜看作眼睛的晶状体,光屏看作视网膜,给“眼睛”戴上远视眼镜,使烛焰在“视网膜”上成一个清晰的像.若取下远视眼镜,为使光屏上得到清晰的像,应将光屏
(1) 如图所示,将蜡烛、凸透镜、光屏依次放在光具座上.点燃蜡烛后,调节凸透镜和光屏的高度,使它们的中心与烛焰中心大致在同一高度,其目的是使像成在
光屏中心
.(2) 当烛焰距凸透镜15 cm时,移动光屏,可在光屏上得到一个清晰的倒立、
放大
(选填“放大”或“缩小”)的实像.(3) 把图中的凸透镜看作眼睛的晶状体,光屏看作视网膜,给“眼睛”戴上远视眼镜,使烛焰在“视网膜”上成一个清晰的像.若取下远视眼镜,为使光屏上得到清晰的像,应将光屏
远离
(选填“远离”或“靠近”)透镜.答案
(1) 光屏中心
(2) 放大
(3) 远离
(2) 放大
(3) 远离
解析
(1) 在实验中，为使像能成在光屏的中心，需要调整凸透镜和光屏的高度，使其中心与烛焰中心大致在同一高度。
(2)根据凸透镜的焦距为 $10 \mathrm{ cm}$，当烛焰距离凸透镜 $15 \mathrm{ cm}$ 时，物距在焦距与两倍焦距之间，即 $f ＜ u ＜ 2f$，此时成倒立、放大的实像。
(3) 远视眼镜是凸透镜，对光线有会聚作用。在取下远视眼镜后，光线会比正常情况发散一些，即成像会靠近透镜后方，为使光屏上得到清晰的像，应将光屏向远离透镜的方向移动。
(2)根据凸透镜的焦距为 $10 \mathrm{ cm}$，当烛焰距离凸透镜 $15 \mathrm{ cm}$ 时，物距在焦距与两倍焦距之间，即 $f ＜ u ＜ 2f$，此时成倒立、放大的实像。
(3) 远视眼镜是凸透镜，对光线有会聚作用。在取下远视眼镜后，光线会比正常情况发散一些，即成像会靠近透镜后方，为使光屏上得到清晰的像，应将光屏向远离透镜的方向移动。

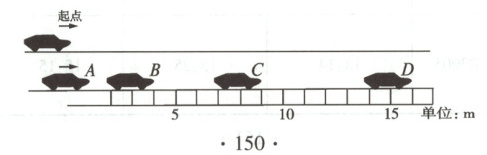

21. 下面为某辆赛车启动过程的频闪照片.该赛车从赛道的起点处(车头所对为零刻度线位置)由静止开始出发,同时照相机开始拍照.以后赛车沿直线向右运动的过程中,照相机每隔0.2 s曝光一次.仔细观察频闪照片,如果赛车照此规律从起点运动1.0 s到达 $ E $ 处.

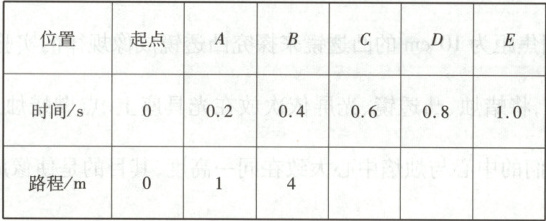

(1) 将表格中所缺的3个数据补充完整(不需要估读).
(2) 分析在这段时间内赛车通过的路程和时间的关系,可知路程和
(1) 将表格中所缺的3个数据补充完整(不需要估读).
(2) 分析在这段时间内赛车通过的路程和时间的关系,可知路程和
时间的平方
成正比.答案
(1)9；16；25；(2)时间的平方
解析
(1)由题意知赛车从静止开始运动，照相机每隔0.2s曝光一次。根据表格中已知数据：t=0.2s时路程s=1m，t=0.4s时s=4m，发现s与t²成正比（1m=(0.2s)²×25，4m=(0.4s)²×25）。则t=0.6s时，s=(0.6s)²×25=9m；t=0.8s时，s=(0.8s)²×25=16m；t=1.0s时，s=(1.0s)²×25=25m。(2)由上述分析可知路程和时间的平方成正比。
