专题活动2 家庭安全地图测绘

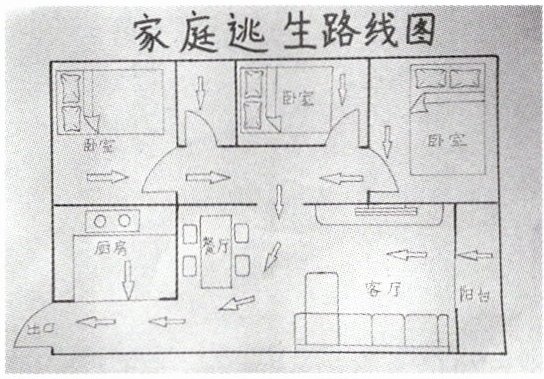

当灾难如猛兽突袭，一条清晰的逃生路线便是生与死之间的桥梁。如家庭逃生路线图，这张纸所承载的并不仅仅是墨线勾勒的路径，还是危急时刻全家人生命的“导航系统”。比如，火灾中浓烟蔓延速度达3～5 m/s，清晰的逃生路线图可减少决策时间，避免盲目逃生导致窒息。请为你的家设计一张安全逃生图。

设计方案
1. 查找并观察家庭安全逃生图，再找一找商场的安全逃生图，说说这些安全逃生图有什么区别和联系，其中运用了哪些数学原理。
2. 查阅资料，了解安全逃生图绘制的要求，制订测绘方案。
实施方案
1. 测绘阶段:用卷尺测量每个房间实际尺寸(精确到0.1 m)，按1:50比例尺绘制房屋平面图(含门窗位置)。
2. 数学挑战:计算客厅的面积，用平面直角坐标系标注消防设备位置(灭火器、报警器等)。
3. 安全诊断:在图中标出安全隐患点，如杂物堵塞的逃生通道、厨房易燃物存放在距离灶台1 m内的区域、未固定易倾倒的高处重物。用不同颜色标注安全区、危险区、逃生路线。
4. 针对上述方案，你还有什么改进建议，请和大家分享一下。
评估反思
1. 当书桌到房门的距离是3.2 m，而火灾逃生黄金时间只有2 min时，你规划的路线是否安全?
2. 回顾实施过程，你在测量和绘制的过程中遇到了哪些困难? 是怎样克服的? 积累了哪些经验?
3. 在测量和绘制的过程中，数学知识发挥了什么作用?
成果展示
1. 在班级内展示并交流你设计的家庭安全逃生图，说说在测量和绘制过程中所运用的数学知识。
2. 查阅资料，了解更多家庭安全逃生图，撰写一篇家庭安全逃生图绘制过程的分析报告。

解：
---
设计方案
1. 区别、联系与数学原理
联系：二者均以引导人员快速疏散为核心目的，都使用比例尺将实际空间等比例缩小绘制在平面上，都用标准化符号标注逃生出口、疏散路径、消防设备位置，都遵循统一的方位标识规则。
区别：家庭逃生图覆盖空间小，仅标注家庭专属的房间布局、自家消防设施位置，逃生路线适配家庭成员疏散；商场逃生图覆盖大尺度公共空间，标注公共疏散指示、多个公共安全出口，适配大量陌生人员快速找到公共疏散通道。
运用的数学原理：比例尺缩放原理、平面直角坐标定位原理、两点之间线段最短的路径优化原理、平面图形相似变换原理。
2. 测绘方案
① 准备工具：精度1mm的卷尺、A4纸、铅笔、直尺、彩笔；
② 以入户门为统一测量基准，依次测量所有房间的长、宽，以及门窗的宽度、门窗距离相邻墙角的位置，所有数据精确到0.1m；
③ 按选定的1:50比例尺，换算所有实际尺寸对应的图上尺寸：$\mathrm{图上距离}=\frac{\mathrm{实际距离}}{50}$；
④ 先绘制房屋整体外轮廓，再依次绘制隔墙、门窗，标注各房间名称，后续补充消防设备、隐患点、逃生路线等标识。
---
实施方案
1. 测绘示例
测量得到房屋整体长12.0m、宽8.0m，各房间实际尺寸：主卧4.0m×3.0m、次卧3.5m×3.0m、小卧室3.0m×3.0m、厨房3.0m×2.5m、餐厅3.0m×2.5m、客厅6.0m×4.0m、阳台3.0m×1.5m。按1:50比例尺换算后，图上房屋整体尺寸为24cm×16cm，其余房间对应图上尺寸同步缩小50倍，完成带门窗位置的房屋平面图绘制。
2. 数学挑战
① 客厅面积计算：$S=6.0\mathrm{m} × 4.0\mathrm{m}=24.0\mathrm{m}^2$。
② 平面直角坐标系标注：以入户门为坐标原点$(0,0)$，正东为$x$轴正方向，正北为$y$轴正方向建立坐标系，标注客厅墙角灭火器位置为$(2,1)$，客厅天花板烟雾报警器位置为$(4,3)$，厨房门口灭火毯位置为$(1,6)$。
3. 安全诊断
① 标注隐患点：卧室门口堵塞通道的杂物、灶台旁0.8m处放置的易燃食用油桶、高处未固定的易倾倒大花瓶；
② 颜色标注：绿色标注安全区（阳台、室外出口区域），红色标注危险区（灶台周边1m范围、所有隐患点所在区域），红色箭头标注两条逃生路线：主路线从各卧室出发沿最短路径直达入户出口，备选路线从卧室直达阳台等待外部救援。
4. 改进建议
① 标注每条逃生路线的实际长度，估算低姿步行通过路线的参考时间；
② 标注所有临街可对外发出求救信号的窗户位置；
③ 标注逃生路径上不可穿越的大型固定家具位置，避免路线规划出现不合理的穿墙/穿家具情况；
④ 在对应位置补充简易的消防设备使用提示。
---
评估反思
1. 安全性判断
普通人低姿步行速度约1m/s，走完3.2m的距离仅需3.2s，远小于2min的黄金逃生时间，预留了规避障碍物、开门的富余时间，规划的路线安全。
2. 实施困难与经验
困难：测量弧形墙角时卷尺难以固定，绘制时相邻隔墙尺寸容易错位。
解决方法：双人配合一人扶稳卷尺端点，分段测量弧形区域尺寸；绘制完成后核对所有相邻房间的总长度，和房屋整体外轮廓尺寸比对，调整错位的隔墙位置。
经验：测绘前先确定统一的基准参考点，所有尺寸从基准点出发测量，可大幅降低测量误差，绘制后反向核验尺寸能避免布局比例失调。
3. 数学知识的作用
① 比例尺知识保证平面图可以精准还原房屋实际布局，避免房间比例失真；
② 长度、面积计算可以得到逃生路径的准确长度，为逃生时间估算提供可靠数据；
③ 平面直角坐标系的定位方法，可以快速精准定位消防设备、隐患点的位置，无需反复描述方位。
---
成果展示
1. 用到的数学知识：比例尺换算、长度测量、长方形面积计算、平面直角坐标系定位、两点之间线段最短的路径选择、相似图形等比例缩放绘制。
2. 分析报告核心结论
本次家庭安全逃生图以实际房屋测量数据为基础，依托1:50比例尺将实际房屋等比例缩小绘制，通过坐标定位标注所有关键设施，结合最短路径原则规划主备两条逃生路线，完成隐患排查和区域颜色标注，最终得到的逃生图可清晰引导家庭成员在紧急情况快速疏散，全流程依托基础数学知识完成，保证了逃生图的准确性和实用性。
