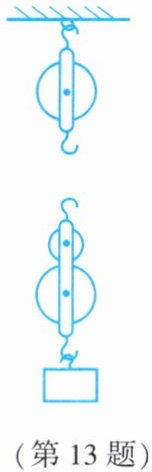

13. 如图所示的装置,绳重及摩擦不计,请回答下列问题。
（1）请利用图示的3个滑轮,补画该滑轮组完整的绕线。
（2）当物重为50 N时,绳端需用20 N的拉力才能使物体匀速上升,此时该滑轮组的机械效率为多少?
（3）当物重为90 N时,绳端需用多大的拉力才能使其匀速上升?
（4）如果绳子能承受的最大拉力为60 N,那么该滑轮组最大可吊起多重的物体?

; 解：​$(1)$​动滑轮上有​$4$​段绳子，拉力方向向上，如右图所示。
​$ (2)$​此时该滑轮组的机械效率为​$$η=\frac {Gh}{FS}=\frac {50N}{20N×4}=62.5\% $$​动滑轮的重力为​$$G_{动}=\frac {G}{η}-G=\frac {50N}{62.5\%}-50N=30N $$​答：此时该滑轮组的机械效率为​$62.5\%。$

​​$ (3)$​拉力​$$F_{1}=\frac {G_{1}+G_{动}}{4}=\frac {90N+30N}{4}=30N $$
​答：绳端拉力为​$30N。$

​​$ (4)$​物体最重为​$G_{大}=nF_{大}-G_{动}=4×60N-30N=210N。$​ 答：物体最重为​$210N。$​
