实验七
用电压表测量干电池的电压(必做)
实验准备
实验目的
1.通过实验,学会用电压表测量电压。
2.学习指针式电压表的使用与读数方法,并应用其测量干电池的电压。
实验器材与装置
电池盒、电池、开关、电压表、导线。

实验过程与探究
注意事项
1.连接电路时,开关应处于断开状态。
2.移动电表时应轻拿轻放,不能使其受到强烈的震动或撞击,保护实验器材。
3.实验结束后,先断开开关,再整理实验器材。
实验步骤

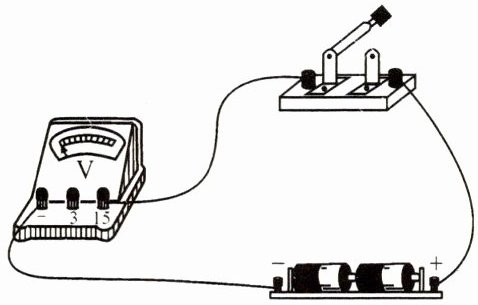

1.按实验装置图连接电路,用电压表测量干电池的电压。连接电路时,开关处于断开状态。
2.先对电压表进行"校零"。
3.选用"0~15 V"的量程,将电压表并联接入电源为一节干电池的电路中,使电流从标有"15"的接线柱流入,从"一"接线柱流出。检查无误后,闭合开关。
4.若电压表的指针偏转角度较小,断开开关,换用"0~3 V"量程;闭合开关,观察并记录此时电压表的示数,将测量数据填入表中。
5.重复上述实验步骤,用电压表分别测出两节干电池串联、三节干电池串联的电压,观察并记录电压表的示数,将测量数据填入表中。

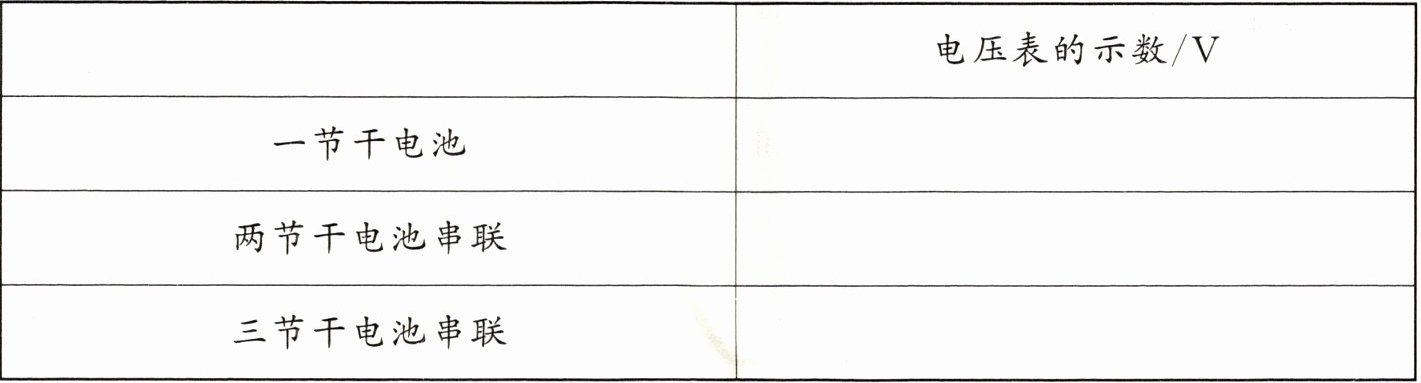

实验数据

干电池的连接方式
; 1.5
; 3.0
; 4.5
