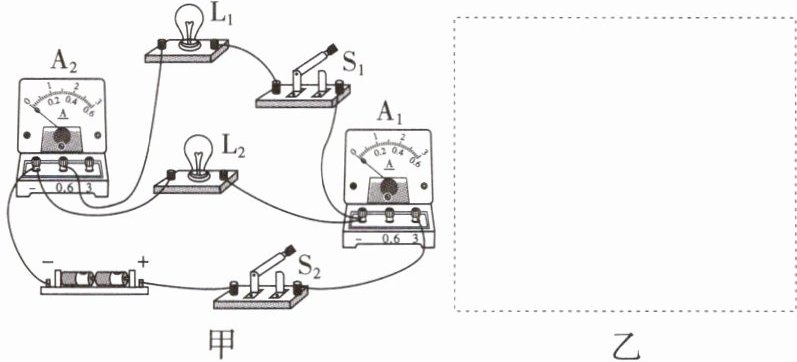

1. (2025 潮阳区期末)请根据如图甲所示的实物图,在图乙的虚线框内画出对应的电路图。
答案
解题步骤：
1. 识别实物图中的元件及其连接方式：
电源、开关$S_2$、电流表$A_1$、灯泡$L_2$串联连接。
开关$S_1$与灯泡$L_1$串联后，并联在灯泡$L_2$的两端。
电流表$A_2$与灯泡$L_1$串联。
2. 根据连接方式，绘制电路图：
电源正极连接开关$S_2$，再连接电流表$A_1$，之后连接灯泡$L_2$，最后回到电源负极。
在灯泡$L_2$的两端并联一条支路，该支路由开关$S_1$、电流表$A_2$和灯泡$L_1$串联组成。
最终结论：
电路图如下：
（在图乙虚线框内绘制如下电路图）
```
┌───────┐
│ 电源 │
└───────┘
│
▼
┌───────┐
│ S2 │
└───────┘
│
▼
┌───────┐
│ A1 │
└───────┘
│
▼
┌───────┐ ┌───────┐
│ L2 │ │S1 │
└───────┘ └────┬───┘
│ ▼
│ ┌───────┐
│ │A2 │
│ └───────┘
│ │
│ ▼
│ ┌───────┐
└───────────▶│L1 │
└───────┘
│
▼
┌───────┐
│ 负极 │
└───────┘
```
1. 识别实物图中的元件及其连接方式：
电源、开关$S_2$、电流表$A_1$、灯泡$L_2$串联连接。
开关$S_1$与灯泡$L_1$串联后，并联在灯泡$L_2$的两端。
电流表$A_2$与灯泡$L_1$串联。
2. 根据连接方式，绘制电路图：
电源正极连接开关$S_2$，再连接电流表$A_1$，之后连接灯泡$L_2$，最后回到电源负极。
在灯泡$L_2$的两端并联一条支路，该支路由开关$S_1$、电流表$A_2$和灯泡$L_1$串联组成。
最终结论：
电路图如下：
（在图乙虚线框内绘制如下电路图）
```
┌───────┐
│ 电源 │
└───────┘
│
▼
┌───────┐
│ S2 │
└───────┘
│
▼
┌───────┐
│ A1 │
└───────┘
│
▼
┌───────┐ ┌───────┐
│ L2 │ │S1 │
└───────┘ └────┬───┘
│ ▼
│ ┌───────┐
│ │A2 │
│ └───────┘
│ │
│ ▼
│ ┌───────┐
└───────────▶│L1 │
└───────┘
│
▼
┌───────┐
│ 负极 │
└───────┘
```
解析
（由于无法直接绘制电路图，此处应根据实物图分析电路连接后画出对应的电路图。正确的电路图应包含电源、开关S₁、S₂，灯泡L₁、L₂，电流表A₁、A₂。其中，S₂为总开关，S₁控制L₁；L₁与L₂并联；A₂串联在L₂支路测量其电流，A₁串联在干路测量总电流。）
（注：实际答题时需在图乙虚线框内画出上述电路结构，用规范电路符号表示各元件及连接方式。）
（注：实际答题时需在图乙虚线框内画出上述电路结构，用规范电路符号表示各元件及连接方式。）
2. (2024 荔湾区月考)按照电路图完成实物图的电路连接,要求滑动变阻器的滑片向右滑动时,灯泡变亮。
答案
1. 电源正极与开关左端接线柱相连。
2. 开关右端接线柱与滑动变阻器上方任一接线柱相连（由于滑片向右滑动灯泡变亮，应接右侧接线柱）。
3. 滑动变阻器下方接线柱接灯泡一端。
4. 灯泡另一端接电源负极。
5. 电压表并联在灯泡两端，“3”接线柱接灯泡靠近电源负极一端，“ - ”接线柱接灯泡靠近滑动变阻器一端。
6. 电流表串联在电路中，“0.6”接线柱接开关右端，“ - ”接线柱接滑动变阻器上方接线柱（电流表量程根据实际情况选择，从图中电流表量程为0 - 0.6A）。
（实物图连接：从电源正极出发，依次连接开关、滑动变阻器（按上述接法）、灯泡到电源负极，再将电压表并联在灯泡两端，电流表串联在电路中按量程接好线 ） 。
2. 开关右端接线柱与滑动变阻器上方任一接线柱相连（由于滑片向右滑动灯泡变亮，应接右侧接线柱）。
3. 滑动变阻器下方接线柱接灯泡一端。
4. 灯泡另一端接电源负极。
5. 电压表并联在灯泡两端，“3”接线柱接灯泡靠近电源负极一端，“ - ”接线柱接灯泡靠近滑动变阻器一端。
6. 电流表串联在电路中，“0.6”接线柱接开关右端，“ - ”接线柱接滑动变阻器上方接线柱（电流表量程根据实际情况选择，从图中电流表量程为0 - 0.6A）。
（实物图连接：从电源正极出发，依次连接开关、滑动变阻器（按上述接法）、灯泡到电源负极，再将电压表并联在灯泡两端，电流表串联在电路中按量程接好线 ） 。
3. (2025 南海区期中)如图甲所示是某榨汁机的外形图。为保障安全,人们给该品牌的榨汁机设置了电源开关 $ S_1 $ 和安全开关 $ S_2 $,当杯体放在主机上时,安全开关 $ S_2 $ 自动闭合,此时再闭合电源开关,电动机才能启动,开始榨汁。请按以上要求在图乙中用横线或竖直线代替导线,画出该榨汁机的电路图。
答案
电路图如下：
两个开关 $S_1$ 和 $S_2$ 与电动机 $M$ 串联，电路连接方式如下：
电源（220 V）的一端连接到开关 $S_1$，
开关 $S_1$ 的另一端连接到安全开关 $S_2$，
安全开关 $S_2$ 的另一端连接到电动机 $M$，
电动机 $M$ 的另一端连接回电源的另一端。
即：电源（220 V）——$S_1$——$S_2$——$M$——电源（220 V）。
两个开关 $S_1$ 和 $S_2$ 与电动机 $M$ 串联，电路连接方式如下：
电源（220 V）的一端连接到开关 $S_1$，
开关 $S_1$ 的另一端连接到安全开关 $S_2$，
安全开关 $S_2$ 的另一端连接到电动机 $M$，
电动机 $M$ 的另一端连接回电源的另一端。
即：电源（220 V）——$S_1$——$S_2$——$M$——电源（220 V）。
4. 家庭电路中,灯 $ L_1 $ 与 $ L_2 $ 并联,开关同时控制两盏灯,请用笔画线代替导线将开关接入电路中使两灯泡正常发光。
答案
在家庭电路中，灯$L_1$与$L_2$并联，开关应接在火线与灯泡之间，开关同时控制两盏灯，所以开关应接在相线（火线）上，然后分两条支路分别接$L_1$、$L_2$，再回到中性线（零线）。
具体连接如下：
从相线引出导线连接到开关的一端，开关的另一端分出两条支路，分别连接到$L_1$和$L_2$的一端，$L_1$和$L_2$的另一端连接到中性线。
（由于这里是文字描述，若用图形表示即为：相线先连接开关，开关出来后分两路，一路接$L_1$后接中性线，一路接$L_2$后接中性线。）
具体连接如下：
从相线引出导线连接到开关的一端，开关的另一端分出两条支路，分别连接到$L_1$和$L_2$的一端，$L_1$和$L_2$的另一端连接到中性线。
（由于这里是文字描述，若用图形表示即为：相线先连接开关，开关出来后分两路，一路接$L_1$后接中性线，一路接$L_2$后接中性线。）
解析
解：开关应接在相线（火线）上，且位于干路中，同时控制两盏并联的灯泡。具体连接方式为：从相线引出导线连接开关的一端，开关的另一端分别连接灯泡$L_1$和$L_2$的金属触头（或火线接线柱），两灯泡的螺旋套（或零线接线柱）均连接到中性线（零线）。
（注：此处因无法直接绘制图形，实际答题时需用笔画线按上述描述连接电路，确保开关在相线干路，两灯并联且分别接相线和中性线。）
（注：此处因无法直接绘制图形，实际答题时需用笔画线按上述描述连接电路，确保开关在相线干路，两灯并联且分别接相线和中性线。）
5. (2024 广东一模)如图甲所示是小明家的插座面板,其内部有三孔插座、USB 供电模块及开关。三孔插座和 USB 供电模块由开关控制,且可独立工作。请在图乙中用笔画线代替导线将电路连接完整。
答案
开关为总开关控制三孔插座和USB供电模块，且三孔插座和USB供电模块可独立工作，故它们应并联。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线（通过开关）。
USB供电模块：一接线点接零线，一接线点接火线（通过开关），一接线点不连接。
连接图如下：
相线（火线）连接开关输入端，开关输出端分别连接三孔插座右孔和USB供电模块的L端；
中性线（零线）连接三孔插座左孔和USB供电模块的N端；
保护线（地线）连接三孔插座上孔。
（由于无法直接绘制图形，用文字描述连接关系，实际作答时应准确画图连接） 。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线（通过开关）。
USB供电模块：一接线点接零线，一接线点接火线（通过开关），一接线点不连接。
连接图如下：
相线（火线）连接开关输入端，开关输出端分别连接三孔插座右孔和USB供电模块的L端；
中性线（零线）连接三孔插座左孔和USB供电模块的N端；
保护线（地线）连接三孔插座上孔。
（由于无法直接绘制图形，用文字描述连接关系，实际作答时应准确画图连接） 。
6. (2025 南海区期末)如图所示,小磁针静止在通电螺线管右侧。标出小磁针的 $ N $ 极并在实线上用箭头标出磁感线的方向。
答案
1. 电流从电源正极流出，从螺线管左端流入，右端流出。
2. 根据安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指指向螺线管右端为N极，左端为S极。
3. 磁感线从螺线管N极出发，回到S极，所以螺线管右侧磁感线方向向右。
4. 小磁针静止时N极指向磁感线方向，故小磁针右端为N极。
（在图中，小磁针右端标出N极，螺线管右侧实线上画向右的箭头表示磁感线方向）
2. 根据安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指指向螺线管右端为N极，左端为S极。
3. 磁感线从螺线管N极出发，回到S极，所以螺线管右侧磁感线方向向右。
4. 小磁针静止时N极指向磁感线方向，故小磁针右端为N极。
（在图中，小磁针右端标出N极，螺线管右侧实线上画向右的箭头表示磁感线方向）
解析
（在图中，小磁针的右端标为N极；在螺线管右侧的实线上，箭头方向向右。）

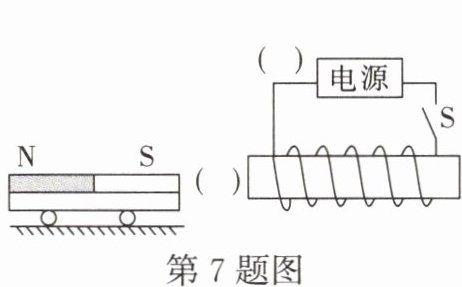

7. 如图所示,闭合开关 $ S $,条形磁体因受到磁力向右运动,请在图中括号内标出电磁铁左端的极性(用“N”或“S”表示)和电源左端的极性(用“+”或“-”表示)。
答案
电磁铁左端括号内标“N”，电源左端括号内标“+”。
解析
（1）根据条形磁体向右运动，可知电磁铁左端为N极。
（2）由电磁铁的极性，根据安培定则，右手握住电磁铁，四指指向电流方向，大拇指指向N极，可知电源左端为“+”。
（2）由电磁铁的极性，根据安培定则，右手握住电磁铁，四指指向电流方向，大拇指指向N极，可知电源左端为“+”。
8. (2024 广东二模)将小磁针靠近螺线管的一端,当开关 $ S $ 闭合后,小磁针 $ N $ 极的指向如图所示。请在图中标出螺线管的磁极和电源的“+”“-”极,并画出螺线管的绕法。
答案
螺线管磁极：左端为S极，右端为N极。
电源正负极：电源左端为“+”极，右端为“-”极。
螺线管绕法：从螺线管右端上接线柱开始，沿顺时针方向（从右端观察）向下缠绕，至左端下接线柱结束。
（注：需在图中螺线管左端标注“S”，右端标注“N”；电源左侧标注“+”，右侧标注“-”；绕线方式按上述描述绘制。）
电源正负极：电源左端为“+”极，右端为“-”极。
螺线管绕法：从螺线管右端上接线柱开始，沿顺时针方向（从右端观察）向下缠绕，至左端下接线柱结束。
（注：需在图中螺线管左端标注“S”，右端标注“N”；电源左侧标注“+”，右侧标注“-”；绕线方式按上述描述绘制。）
