6. 一个电路中的开关同时控制两盏灯,用电压表分别测两盏灯两端的电压,发现电压表的示数相等,则这两盏灯的关系是(
A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.一定不是串联
C
)A.一定是串联
B.一定是并联
C.可能是串联,也可能是并联
D.一定不是串联
答案
C
解析
串联电路中，若两灯规格相同，分压相等，电压表示数相等；并联电路中，各支路电压相等，电压表示数也相等。开关同时控制两盏灯，两灯可能串联（开关在任何位置）或并联（开关在干路）。综上，两灯可能串联也可能并联。
7. 如图所示,在探究串联电路电压的关系时,闭合开关$S$后,电压表$V_{1}的示数是2.5V$,电压表$V_{2}的示数是3.8V$,则电压表$V_{3}$的示数是(
A.$1.3V$
B.$2.5V$
C.$3.8V$
D.$6.3V$
D
)A.$1.3V$
B.$2.5V$
C.$3.8V$
D.$6.3V$
答案
D
解析
在串联电路中，总电压等于各部分电路两端电压之和。由图可知，$V_1$测$L_1$两端电压$U_1 = 2.5V$，$V_2$测$L_2$两端电压$U_2 = 3.8V$，$V_3$测电源电压，即$U_3=U_1 + U_2=2.5V + 3.8V = 6.3V$。

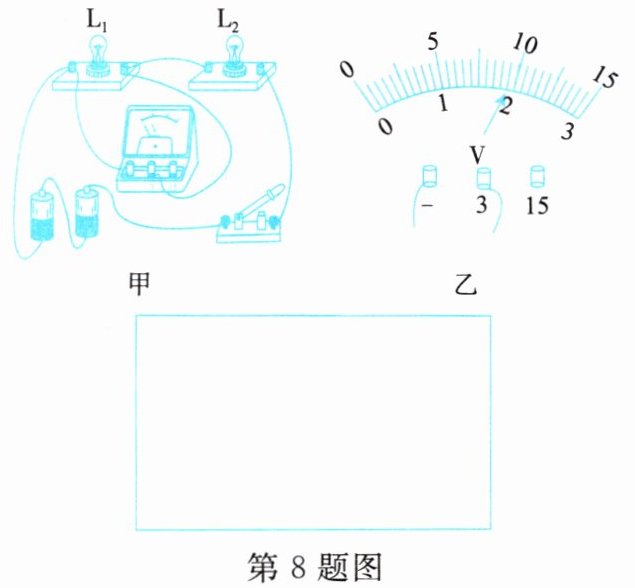

8. 贝贝在探究串联电路电压特点的实验时,连接好的实物电路图如图甲所示,请你协助完成实验。
(1) 在方框内画出与图甲对应的电路图,并在电路图中标上$L_{1}$、$L_{2}$。
(2) 闭合开关后,贝贝发现$L_{1}$、$L_{2}$均不发光,电压表有示数且大小接近$3V$,则电路中出现的故障可能是$L_{1}$发生了______(选填“短路”或“断路”)。
(3) 排除故障后,在某次测量时,电压表的示数如图乙所示,此时$L_{1}$两端的电压为______$V$。
(1) （电路图如下：电源、开关、L₂、L₁串联，电压表并联在L₁两端，元件符号正确，标注L₁、L₂）
(2) 断路
(3) 2
(1) 在方框内画出与图甲对应的电路图,并在电路图中标上$L_{1}$、$L_{2}$。
(2) 闭合开关后,贝贝发现$L_{1}$、$L_{2}$均不发光,电压表有示数且大小接近$3V$,则电路中出现的故障可能是$L_{1}$发生了______(选填“短路”或“断路”)。
(3) 排除故障后,在某次测量时,电压表的示数如图乙所示,此时$L_{1}$两端的电压为______$V$。
(1) （电路图如下：电源、开关、L₂、L₁串联，电压表并联在L₁两端，元件符号正确，标注L₁、L₂）
(2) 断路
(3) 2
答案
(1) （电路图如下：电源、开关、L₂、L₁串联，电压表并联在L₁两端，元件符号正确，标注L₁、L₂）
(2) 断路
(3) 2
(2) 断路
(3) 2

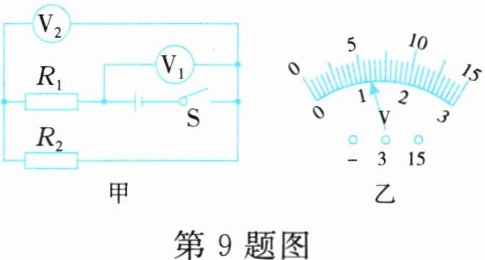

9. 在如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻$R_{1}和R_{2}$两端的电压分别为(
A.$4.8V$,$1.2V$
B.$6V$,$1.2V$
C.$1.2V$,$6V$
D.$1.2V$,$4.8V$
A
)A.$4.8V$,$1.2V$
B.$6V$,$1.2V$
C.$1.2V$,$6V$
D.$1.2V$,$4.8V$
答案
A
解析
由电路图可知，$R_1$与$R_2$串联，电压表$V_1$测电源电压，电压表$V_2$测$R_2$两端的电压。
串联电路中总电压等于各分电压之和，两个电压表指针偏转角度相同，电压表$V_1$的量程为$0\sim15V$，分度值为$0.5V$，则电源电压$U = 6V$；
电压表$V_2$的量程为$0\sim3V$，分度值为$0.1V$，则$R_2$两端的电压$U_2 = 1.2V$；
根据串联电路电压特点可得$R_1$两端的电压$U_1=U - U_2=6V - 1.2V = 4.8V$。
串联电路中总电压等于各分电压之和，两个电压表指针偏转角度相同，电压表$V_1$的量程为$0\sim15V$，分度值为$0.5V$，则电源电压$U = 6V$；
电压表$V_2$的量程为$0\sim3V$，分度值为$0.1V$，则$R_2$两端的电压$U_2 = 1.2V$；
根据串联电路电压特点可得$R_1$两端的电压$U_1=U - U_2=6V - 1.2V = 4.8V$。
10. 如图所示,当$S_{1}$闭合、$S_{2}$断开时,电压表示数为$2.5V$；当$S_{1}$断开、$S_{2}$闭合时,电压表示数为$6V$。灯泡$L_{1}$两端的电压为
2.5
$V$,灯泡$L_{2}$两端的电压为3.5
$V$。答案
2.5；3.5
解析
当$S_{1}$闭合、$S_{2}$断开时，电压表并联在$L_{1}$两端，测量$L_{1}$的电压，故$U_{1}=2.5V$；当$S_{1}$断开、$S_{2}$闭合时，电压表并联在电源两端（即$L_{1}$和$L_{2}$总电压），测量总电压，故电源电压$U=6V$。因$L_{1}$、$L_{2}$串联，所以$L_{2}$两端电压$U_{2}=U - U_{1}=6V - 2.5V=3.5V$。
11. 如图所示,灯泡$L_{1}与灯泡L_{2}$串联,先用电压表测灯泡$L_{1}$两端的电压。在测灯泡$L_{2}$两端电压时,小明和小丽分别采取两种不同的方法来直接测量灯泡$L_{2}$两端的电压。请你对他们的做法进行评价。
(1) 小明：只将电压表接$A的一端改接C$,这种接法______(选填“正确”或“不正确”),理由是______。
(2) 小丽：只将电压表接$B的一端改接C$,这种接法______(选填“正确”或“不正确”),理由是______。
(3) 教室内的两盏日光灯都在正常工作,其中一盏灯$L_{1}$很亮,另一盏灯$L_{2}$很暗,则灯$L_{1}$、$L_{2}两端的电压U_{1}$、$U_{2}$的关系为______(填字母)。
A. $U_{1}＞U_{2}$
B. $U_{1}= U_{2}$
C. $U_{1}＜U_{2}$
D. 无法确定
(1) 小明：只将电压表接$A的一端改接C$,这种接法
(2) 小丽：只将电压表接$B的一端改接C$,这种接法
(3) 教室内的两盏日光灯都在正常工作,其中一盏灯$L_{1}$很亮,另一盏灯$L_{2}$很暗,则灯$L_{1}$、$L_{2}两端的电压U_{1}$、$U_{2}$的关系为
(1) 小明：只将电压表接$A的一端改接C$,这种接法______(选填“正确”或“不正确”),理由是______。
(2) 小丽：只将电压表接$B的一端改接C$,这种接法______(选填“正确”或“不正确”),理由是______。
(3) 教室内的两盏日光灯都在正常工作,其中一盏灯$L_{1}$很亮,另一盏灯$L_{2}$很暗,则灯$L_{1}$、$L_{2}两端的电压U_{1}$、$U_{2}$的关系为______(填字母)。
A. $U_{1}＞U_{2}$
B. $U_{1}= U_{2}$
C. $U_{1}＜U_{2}$
D. 无法确定
(1) 小明：只将电压表接$A的一端改接C$,这种接法
不正确
(选填“正确”或“不正确”),理由是电压表正负接线柱接反了
。(2) 小丽：只将电压表接$B的一端改接C$,这种接法
不正确
(选填“正确”或“不正确”),理由是电压表并联在电源两端（或测量的是总电压，未并联在L₂两端）
。(3) 教室内的两盏日光灯都在正常工作,其中一盏灯$L_{1}$很亮,另一盏灯$L_{2}$很暗,则灯$L_{1}$、$L_{2}两端的电压U_{1}$、$U_{2}$的关系为
B
(填字母)。答案
(1)不正确；电压表正负接线柱接反了。
(2)不正确；电压表并联在电源两端（或测量的是总电压，未并联在L₂两端）。
(3)B
(2)不正确；电压表并联在电源两端（或测量的是总电压，未并联在L₂两端）。
(3)B
