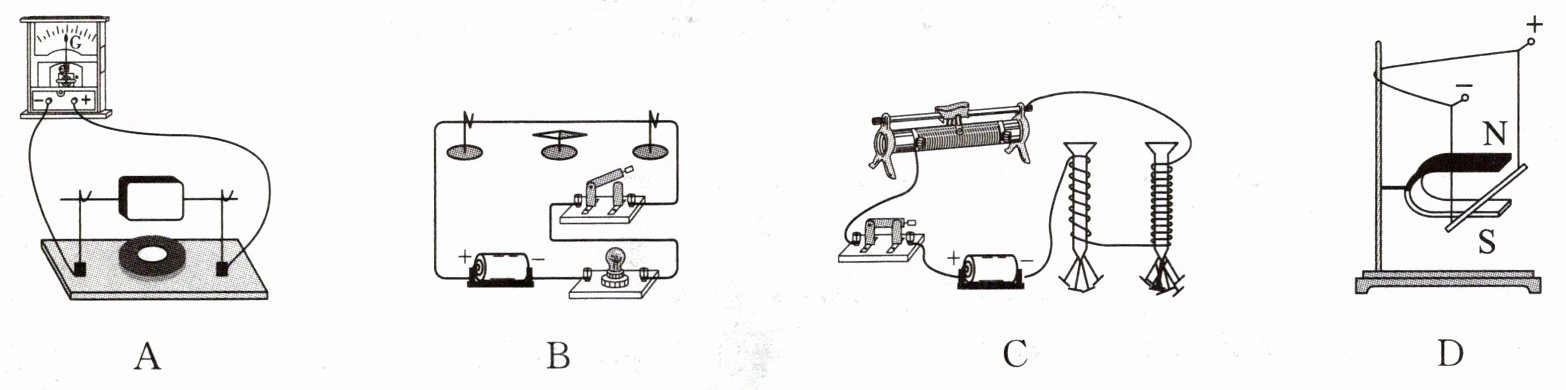

2. 下列是有关电与磁实验的装置图,能用来探究发电机原理的是(
A.
B.
C.
D.
A
)A.
B.
C.
D.
答案
A
解析
发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。
A选项：该装置中，闭合电路的一部分导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，说明有感应电流产生，是探究电磁感应现象的装置，能用来探究发电机原理。
B选项：该装置是探究通电导体在磁场中受力运动的装置，是电动机的工作原理，不符合题意。
C选项：该装置是探究影响电磁铁磁性强弱因素的装置，不符合题意。
D选项：该装置是奥斯特实验装置，说明通电导体周围存在磁场，不符合题意。
A选项：该装置中，闭合电路的一部分导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，说明有感应电流产生，是探究电磁感应现象的装置，能用来探究发电机原理。
B选项：该装置是探究通电导体在磁场中受力运动的装置，是电动机的工作原理，不符合题意。
C选项：该装置是探究影响电磁铁磁性强弱因素的装置，不符合题意。
D选项：该装置是奥斯特实验装置，说明通电导体周围存在磁场，不符合题意。

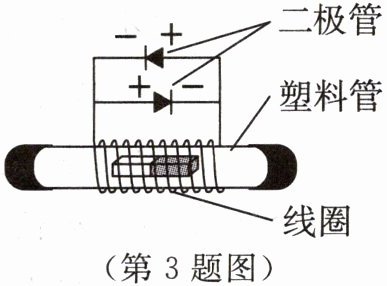

3. 小明制作了一个会发光的二极管,其电路简图如图所示。二极管具有单向导电性,电流只能从二极管的正极流入,负极流出。演示时,左右摇动塑料管,这时会看见两只发光二极管轮流发光。下列说法不正确的是(
A.制作发光二极管的主要材料是半导体
B.发生该现象的原理是电磁感应
C.二极管发光时,图中的条形磁体相当于电源
D.在该现象中,将机械能转化为电能
C
)A.制作发光二极管的主要材料是半导体
B.发生该现象的原理是电磁感应
C.二极管发光时,图中的条形磁体相当于电源
D.在该现象中,将机械能转化为电能
答案
C
解析
A. 发光二极管由半导体材料制成，故A正确；
B. 左右摇动塑料管时，线圈在磁场中做切割磁感线运动，产生感应电流，所以其原理是电磁感应，故B正确；
C. 二极管发光时，图中的线圈相当于电源，故C错误；
D. 闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，是将机械能转化为电能，故D正确。
B. 左右摇动塑料管时，线圈在磁场中做切割磁感线运动，产生感应电流，所以其原理是电磁感应，故B正确；
C. 二极管发光时，图中的线圈相当于电源，故C错误；
D. 闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，是将机械能转化为电能，故D正确。

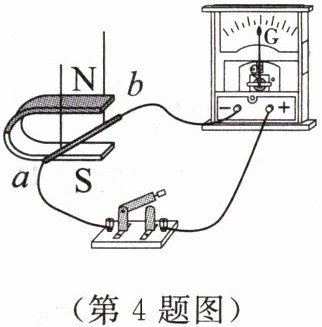

4. 在探究利用磁场产生电流的实验中,连接了如图所示的实验装置。
(1)实验中,通过观察
(2)闭合开关后,要使电路中形成感应电流,铜棒 $ ab $ 应
(3)要使电流表指针偏转方向发生改变,可以采取的方法有
(1)实验中,通过观察
电流表指针是否偏转
来判断电路中是否有感应电流。(2)闭合开关后,要使电路中形成感应电流,铜棒 $ ab $ 应
左右
运动,这是一种电磁感应
现象,利用这一原理可制成发电机
。(3)要使电流表指针偏转方向发生改变,可以采取的方法有
改变铜棒ab的运动方向（或改变磁场方向）
。答案
(1)电流表指针是否偏转
(2)左右；电磁感应；发电机
(3)改变铜棒ab的运动方向（或改变磁场方向）
(2)左右；电磁感应；发电机
(3)改变铜棒ab的运动方向（或改变磁场方向）

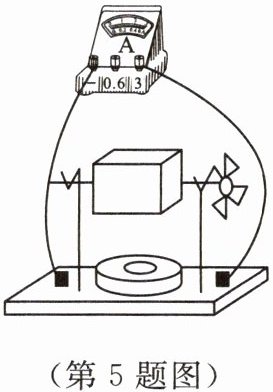

5. 如图所示是自制交流发电机模型。风车转动,线圈在磁场中做
切割
磁感线运动时,电路中就会产生感应电流,电流方向与磁场
方向和导体运动方向有关。如果把小量程电流表换成电池,把模型当作电动机,此时线圈不能
(选填“能”或“不能”)持续转动。答案
切割；磁场；不能
解析
线圈在磁场中运动时，切割磁感线才会产生感应电流。
根据电磁感应的原理，感应电流的方向与磁场方向和导体运动方向有关。
电动机需要持续的电流输入才会持续转动，当把电流表换成电池，把模型当作电动机时，由于没有换向器，当线圈转过平衡位置时，受力方向与运动方向相反，不能持续转动。
根据电磁感应的原理，感应电流的方向与磁场方向和导体运动方向有关。
电动机需要持续的电流输入才会持续转动，当把电流表换成电池，把模型当作电动机时，由于没有换向器，当线圈转过平衡位置时，受力方向与运动方向相反，不能持续转动。
