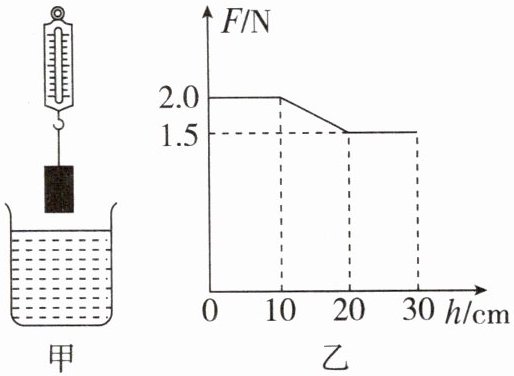

5.如图，使圆柱体缓慢下降，直至浸没在水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化的关系图像如乙所示。圆柱体受到的重力是N，圆柱体受到的最大浮力是N。（g取10 N/kg，忽略圆柱体下降过程中液面高度的变化）

2.0；0.5

解：
当圆柱体未浸入水中时，弹簧测力计的示数等于圆柱体的重力，由图乙可知此时拉力为2.0N，因此圆柱体的重力G=2.0N。
当圆柱体完全浸没在水中后，排开水的体积达到最大，此时弹簧测力计的示数为1.5N，根据称重法可得圆柱体受到的最大浮力：
$F_{\mathrm{浮}}=G-F=2.0\ \mathrm{N}-1.5\ \mathrm{N}=0.5\ \mathrm{N}$。

6. 小明发现木块在水中是漂浮的，而铁块在水中会下沉，他猜想浮力的大小与浸在液体中的物体的密度有关。为此他进行了如下探究，请你帮助他完成实验。
(1)实验思路:选取体积相同、不同的物体A和B分别浸没在水中，测出其所受浮力并进行比较；

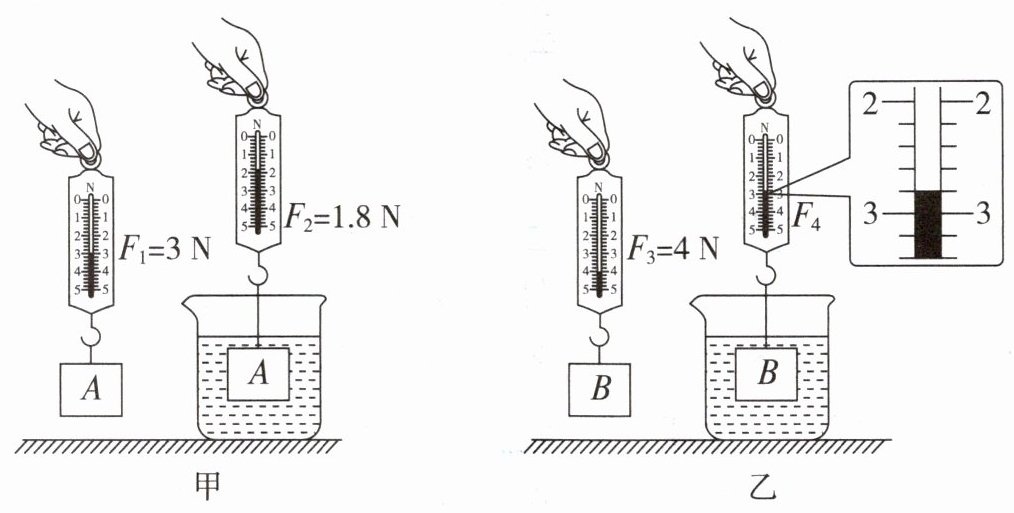

(2)实验结论:按照实验思路依次进行如图所示的操作，分析实验数据，可初步得出结论:。

解：
(1) 密度
(2) 当体积相同的不同物体浸没在同种液体中时，物体受到的浮力大小相等，说明浸在液体中的物体所受浮力的大小与物体自身的密度无关。

7.如图所示,在一只轻薄透明塑料袋中装有半袋水,用弹簧测力计吊住塑料袋并将其缓慢浸入水中,当弹簧测力计的示数减小至零时(塑料袋不接触杯底),发现袋内外水面相平。为了说明浮力的大小与袋外液体的密度有关,仅提供密度不同的两种液体甲和乙$(\rho_$甲$＞\rho_$水$＞\rho_$乙),在上述步骤的基础上,要求控制$V_{\mathrm{排}}$不变,以下关于器材选用的设计方案正确的是 ()

A.仅将袋内水换成等体积的甲液体
B.仅将袋外水换成甲液体
C.仅将袋内水换成等体积的乙液体
D.仅将袋外水换成乙液体

D

本实验目的是探究浮力大小与袋外液体密度的关系，需控制排开液体的体积$V_{\mathrm{排}}$不变，改变袋外液体密度：
1. 原实验中，袋内装水、袋外是水，弹簧测力计示数为0时袋内外液面相平，此时$V_{\mathrm{排}}$等于袋内水的体积$V$，满足$F_{\mathrm{浮}}=\rho_{\mathrm{水}}gV=G_{\mathrm{水}}$。
2. 选项A、C：仅更换袋内液体，袋外液体密度未改变，变量不是袋外液体密度，不符合实验要求，错误。
3. 选项B：仅将袋外水换成密度更大的甲液体，若要保持$V_{\mathrm{排}}=V$，此时$F_{\mathrm{浮}}=\rho_{\mathrm{甲}}gV＞G_{\mathrm{水}}$，浮力大于袋内水的重力，弹簧测力计无法提供向下的拉力，塑料袋会上浮，$V_{\mathrm{排}}$小于$V$，无法控制$V_{\mathrm{排}}$不变，错误。
4. 选项D：仅将袋外水换成密度更小的乙液体，将塑料袋缓慢浸入乙液体中，直到袋内外液面相平，此时$V_{\mathrm{排}}$等于袋内水的体积$V$，和原实验$V_{\mathrm{排}}$完全相同，满足控制$V_{\mathrm{排}}$不变的要求，袋外液体密度改变，可对比两次测力计示数探究浮力与袋外液体密度的关系，正确。
