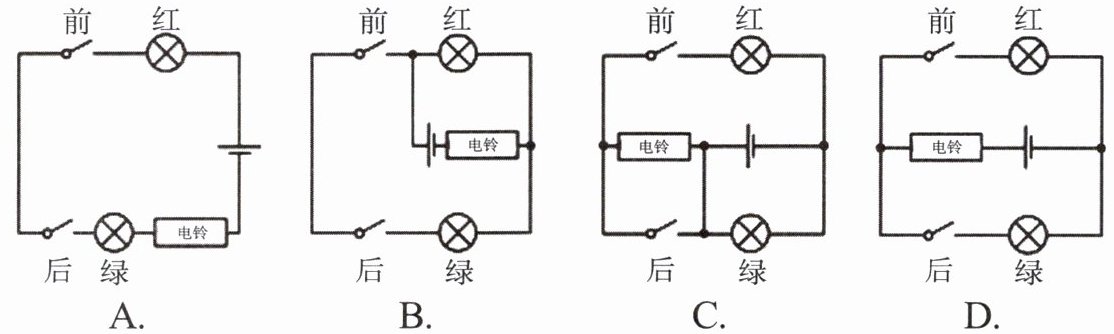

1. 学校的前、后门各安装一个开关，传达室内有红、绿两盏灯，以及电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是(
D
)。

答案

1.D

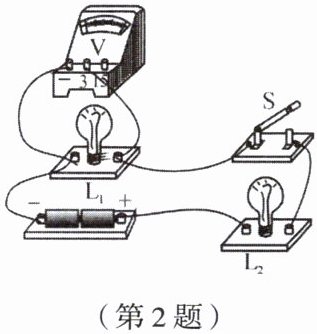

2. 如图所示电路，电源电压为3 V。当开关S闭合时，却只有一个灯泡发光，且电压表示数为3 V。由这一现象可以判断电路的故障是(
B
)。

A.灯$\mathrm{L}_1$短路
B.灯$\mathrm{L}_2$短路
C.灯$\mathrm{L}_1$开路
D.灯$\mathrm{L}_2$开路

答案

2.B
3. 如图中的电路可用来探究电路中电流大小的改变。当滑动变阻器的滑片P向左移动时，电压表和电流表的变化情况是(
A
)。

A.电压表示数变大,电流表示数变大
B.电压表示数不变,电流表示数变小
C.电压表示数变大,电流表示数不变
D.电压表示数变小,电流表示数变小

答案

3.A
4. 某同学希望通过比较电路中不同位置电流表的读数来研究串联电路的电流规律。所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙所示。

（1）电流表$\mathrm{A}_2$的读数是
0.4 A
。
（2）该同学发现电流表$\mathrm{A}_1$指针偏转较$\mathrm{A}_2$小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因：
电流表$\mathrm{A}_1$和$\mathrm{A}_2$选用的量程不同
。

答案

4.（1）0.4 A （2）电流表$\mathrm{A}_1$和$\mathrm{A}_2$选用的量程不同
