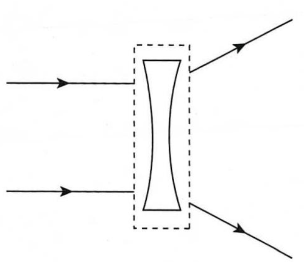

2. (2023·重庆)请根据画出的光线,在图 5 - 6 中虚线框内画出一个适当的透镜。

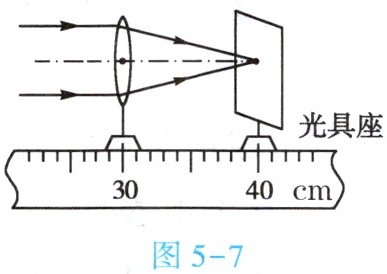

3. 如图 5 - 7 所示,凸透镜的焦距是cm,把一个物体放到距离该凸透镜 15 cm 处时,在凸透镜另一侧的光屏上成一个倒立、的实像。

10
放大

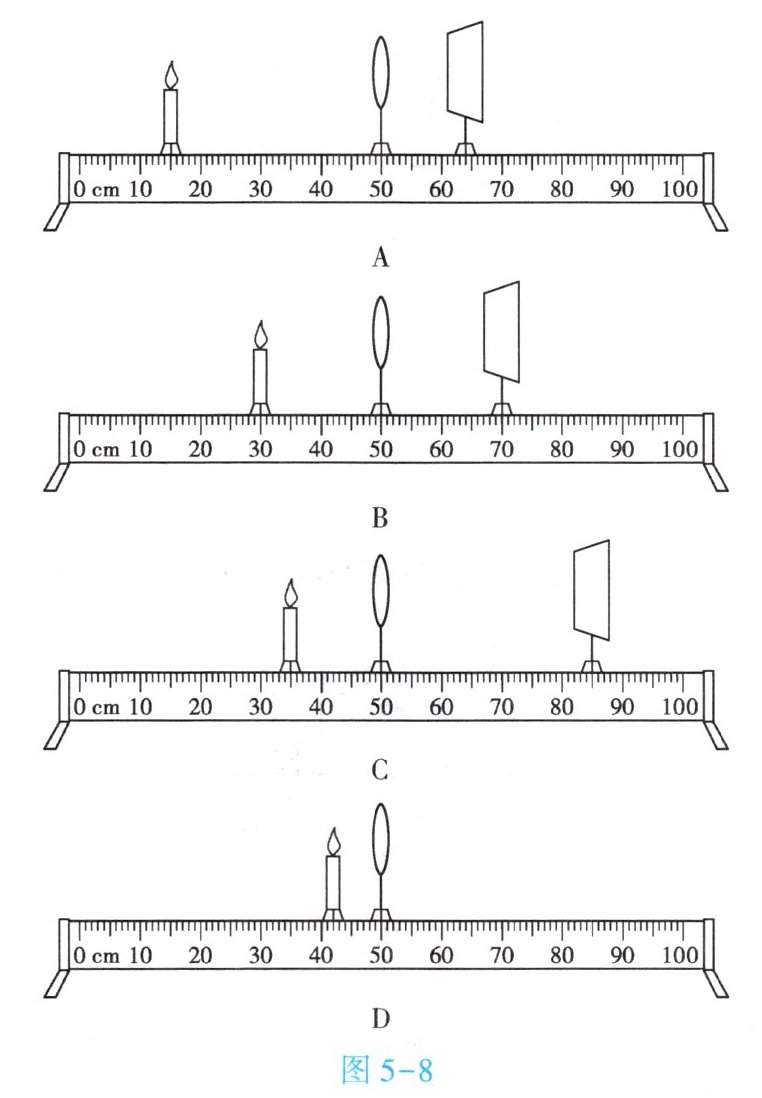

4. 如图 5 - 8 所示是“探究凸透镜成像的规律”的实验,其中成像性质与投影仪成像性质相同的是【】

C

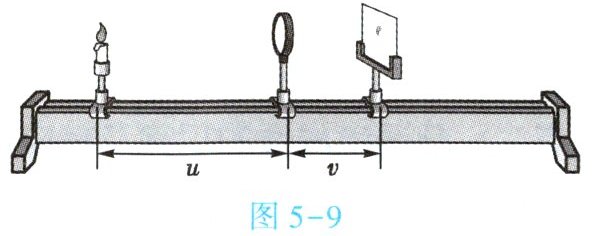

5. 小丽利用如图 5 - 9 的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的像,分别测出物距 $u$ 和像距 $v$,实验数据如表所示。下列说法正确的是【】

|实验次数|1|2|3|4|5|
|物距 $u/cm$|60|30|20|15|12|
|像距 $v/cm$|12|15|20|30| |
A.第 4 次实验时,光屏上成倒立、缩小的清晰实像
B.物距不变,用焦距 8 cm 的凸透镜替换该透镜,则像距会变大
C.第 5 次实验的像距应为 60 cm
D.当 $u = 9 cm$ 时,移动光屏,可在光屏上成正立、放大的清晰实像

C
