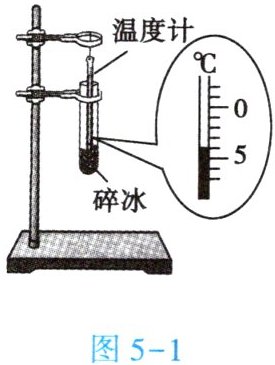

1. (★★)如图5-1所示,在探究冰的熔化特点时,为测量试管中碎冰的温度,应使温度计的测温泡与碎冰,图中温度计的示数为℃。

充分接触，-4。

在测量碎冰温度时，为了确保测量的准确性，温度计的测温泡应与碎冰充分接触。图中温度计的分度值为1℃，且温度在零下，因此温度计示数为-4℃。

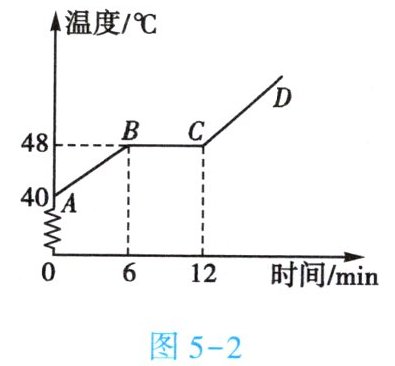

2. (★★)(双选)如图5-2所示为某物质的熔化图像,下列从图像中获得的信息说法正确的是【】

A.该物质的熔点是48℃
B.该物质在BC段不吸收热量
C.该物质在CD段是液态
D.第6min时该物质已全部熔化

AC

A. 该物质在温度达到48℃时，温度不再变化，说明该物质在此温度下熔化，因此熔点是48℃，选项A正确。
B. 该物质在BC段温度保持不变，但熔化过程需要吸收热量，选项B错误。
C. 在CD段，温度继续上升，说明该物质已完全熔化为液态，选项C正确。
D. 第6分钟时，该物质处于熔化过程中，并未全部熔化，选项D错误。

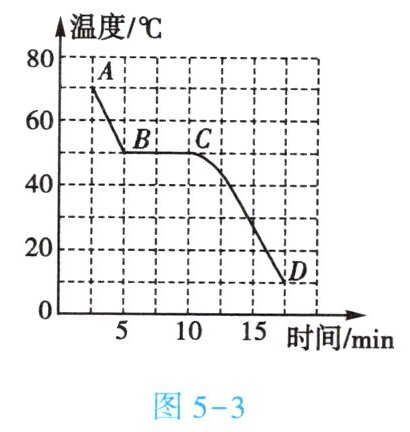

3. (★★)(双选)图5-3是某种物质发生物态变化过程中的温度—时间图像,下列从图像中获得的信息正确的是【】

A.这种物质是晶体,其熔点是50℃
B.在AB段物质处于固液共存状态
C.在BC段物质放热,温度保持不变
D.在CD段物质处于液态

AC

图像温度整体下降，为凝固过程。AB段：温度下降，未凝固，为液态；BC段：温度保持50℃不变，是晶体凝固过程，放热，固液共存，50℃为凝固点，晶体熔点等于凝固点，故熔点50℃；CD段：凝固完成，为固态。A.有固定凝固点，是晶体，熔点=凝固点=50℃，正确；B.AB段为液态，错误；C.BC段凝固放热，温度不变，正确；D.CD段为固态，错误。

4. (★★★)探究水沸腾前后温度变化的特点时：

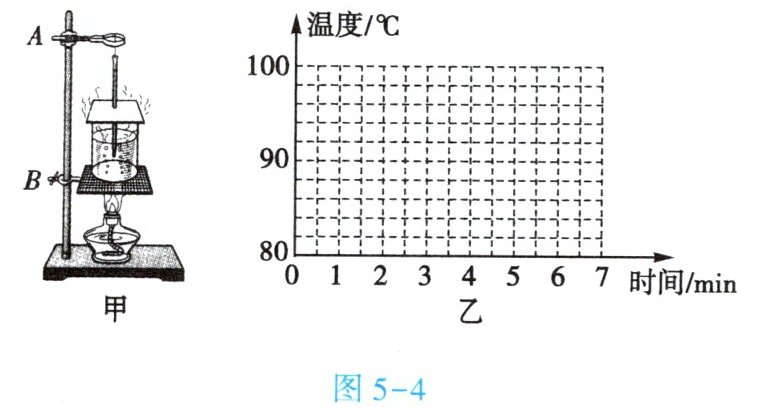

(1)如图5-4甲所示是某小组安装的实验装置,合理的安装顺序是(填序号)。
①烧杯和水；②酒精灯；③铁杆A和温度计(含纸盖)；④铁圈B和陶土网。

(2)下表是记录的实验数据：
|时间/min|0|1|2|3|4|5|6|7|
|温度/℃|88|90|92|94|96|98|98|98|
实验过程中,发现在第3min时,水中的气泡在上升的过程中逐渐(填“变大”或“变小”)。
(3)请根据上表数据在图5-4乙中绘出水温与时间的关系图像。由此可知当时的气压(填“低于”“高于”或“等于”)一个标准大气压。
(4)由数据及图像可知,水沸腾时,继续加热,水的温度。
(5)通过学习,小燕终于明白妈妈用炉火炖汤时,在汤沸腾后总是(填“保持大火”或“调为小火”)的道理。

(1) ②④①③
(2) 变小
(3) 图像绘制（在坐标图中找出对应时间与温度的点，用平滑曲线连接：0min 对应88℃、1min对应90℃、2min对应92℃、3min对应94℃、4min对应96℃、5min对应98℃、6min对应98℃、7min对应98℃）；低于
(4) 不变
(5) 调为小火
