4. (★★)下面是小明同学对身边的一些电路工作情况进行观察分析得出的判断,其中不正确的是【
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
B
】A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
答案
B
解析
串联电路各用电器相互影响，并联电路各用电器互不影响。A选项中灭蚊网和照明灯可同时或单独工作，互不影响，是并联，正确；B选项马路两旁路灯同时亮灭，但一盏坏了其他仍能工作，互不影响，是并联，判断错误；C选项抽油烟机的照明灯和电动机可同时或单独工作，互不影响，是并联，正确；D选项家庭电路中各用电器互不影响，是并联，正确。

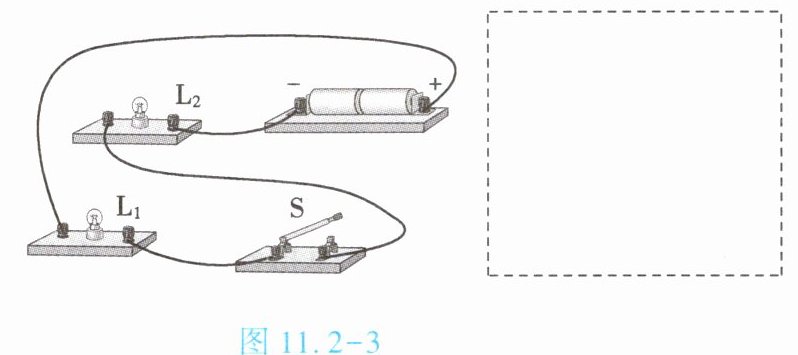

5. (★★)请根据图 11.2 - 3 中的实物电路,在虚线框内画出对应的电路图。
答案
电路图如下：
（在虚线框内画出如下电路图）
1. 电源、开关$S$、灯泡$L_1$和灯泡$L_2$串联连接（实际为并联，原图为并联），（纠正为）电源、开关$S$、灯泡$L_1$和灯泡$L_2$按并联方式连接。
2. 具体为：电源正极→开关$S$→分支成两条支路，一条支路为$L_1$，另一条支路为$L_2$→回到电源负极。
（由于格式限制，用文字描述电路图）
画一个电池符号表示电源，正极在右，负极在左。
画一个开关符号$S$，连接在电源正极右侧。
从开关右侧分两条支路：
一条支路连接灯泡$L_1$，回到电源负极。
另一条支路连接灯泡$L_2$，回到电源负极。
即：电源、开关、两灯泡并联。
（在虚线框内画出如下电路图）
1. 电源、开关$S$、灯泡$L_1$和灯泡$L_2$串联连接（实际为并联，原图为并联），（纠正为）电源、开关$S$、灯泡$L_1$和灯泡$L_2$按并联方式连接。
2. 具体为：电源正极→开关$S$→分支成两条支路，一条支路为$L_1$，另一条支路为$L_2$→回到电源负极。
（由于格式限制，用文字描述电路图）
画一个电池符号表示电源，正极在右，负极在左。
画一个开关符号$S$，连接在电源正极右侧。
从开关右侧分两条支路：
一条支路连接灯泡$L_1$，回到电源负极。
另一条支路连接灯泡$L_2$，回到电源负极。
即：电源、开关、两灯泡并联。

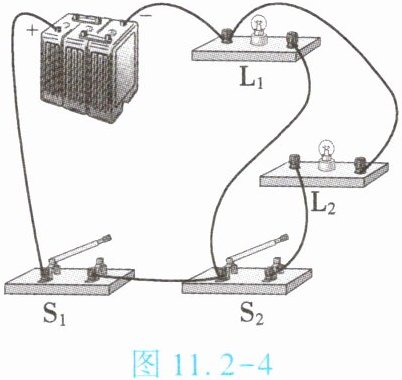

1. (★★)如图 11.2 - 4 所示的电路中,小灯泡 $ L_1 $ 和 $ L_2 $ 组成
并联
电路,其中开关 $ S_1 $ 控制灯泡L₁、L₂
,开关 $ S_2 $ 控制灯泡L₂
。答案
并联；L₁、L₂；L₂
解析
电流从电源正极出发，经过开关S₁后分为两条支路，一条支路经过灯泡L₁，另一条支路经过开关S₂和灯泡L₂，两条支路汇合后回到电源负极，所以L₁和L₂组成并联电路。开关S₁在干路中，控制整个电路，即控制L₁和L₂；开关S₂在L₂所在的支路中，控制L₂。
2. (★★)我们教室里有一些用电器,当我们闭合电灯的开关时,有几盏电灯同时发光,你认为它们是串联还是并联的？请写出你的猜想和判断方法。
你的猜想：
判断方法：
你的猜想：
教室里的电灯是并联的
。判断方法：
断开其中一盏电灯的开关，观察其他电灯是否仍然发光。若其他电灯正常发光，则它们是并联的；若其他电灯熄灭，则它们是串联的。实际操作中，断开一盏灯的开关，其他灯仍能发光，故为并联
。答案
你的猜想：教室里的电灯是并联的。
判断方法：断开其中一盏电灯的开关，观察其他电灯是否仍然发光。若其他电灯正常发光，则它们是并联的；若其他电灯熄灭，则它们是串联的。实际操作中，断开一盏灯的开关，其他灯仍能发光，故为并联。
判断方法：断开其中一盏电灯的开关，观察其他电灯是否仍然发光。若其他电灯正常发光，则它们是并联的；若其他电灯熄灭，则它们是串联的。实际操作中，断开一盏灯的开关，其他灯仍能发光，故为并联。
3. (★★)下列关于串联电路和并联电路的特点的论述,正确的是【
A.在串联电路中,开关位置不同,其控制作用不同
B.在并联电路中,只要支路开关闭合,其所在支路的用电器就能工作
C.在串联电路中,若一个用电器断路,则其余的用电器仍能正常工作
D.在并联电路中,各支路用电器工作时互不影响
D
】A.在串联电路中,开关位置不同,其控制作用不同
B.在并联电路中,只要支路开关闭合,其所在支路的用电器就能工作
C.在串联电路中,若一个用电器断路,则其余的用电器仍能正常工作
D.在并联电路中,各支路用电器工作时互不影响
答案
D
解析
A：在串联电路中，所有元件依次相连，电流只有一条路径，开关位置不同控制作用相同，无论开关装在什么位置都能控制所有用电器，所以选项A错误。
B：在并联电路中，支路开关只能控制所在支路的用电器，只有当干路开关也闭合时，所在支路的用电器才能工作（若并联电路由干路开关控制整体通断），所以选项B错误。
C：在串联电路中，若一个用电器断路，整个电路就会断路，其余用电器不能工作，所以选项C错误。
D：在并联电路中，各支路用电器工作时互不影响，一条支路断开，其他支路仍能正常工作，所以选项D正确。
B：在并联电路中，支路开关只能控制所在支路的用电器，只有当干路开关也闭合时，所在支路的用电器才能工作（若并联电路由干路开关控制整体通断），所以选项B错误。
C：在串联电路中，若一个用电器断路，整个电路就会断路，其余用电器不能工作，所以选项C错误。
D：在并联电路中，各支路用电器工作时互不影响，一条支路断开，其他支路仍能正常工作，所以选项D正确。

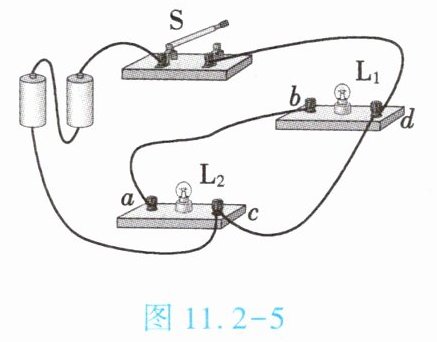

4. (★★)如图 11.2 - 5 所示,当开关 $ S $ 闭合后,电路将出现
短路
故障。要使两灯串联,只要拆除导线cd
(填“ $ ab $”或“ $ cd $”)即可；要使两灯并联,只要将与电池负极相连的导线的 $ c $ 端改接在d
端即可。答案
短路；cd；d
解析
当开关S闭合后，电流不经过用电器直接从电源正极回到负极，电路出现短路故障。要使两灯串联，需电流依次经过两灯，拆除导线cd后，电流路径为电源正极→开关→L1→L2→电源负极，形成串联。要使两灯并联，需电流分别经过两灯，将与电池负极相连的导线c端改接至d端，此时两灯两端分别并联在电源正负极间。
5. (★★)小明设计了如图 11.2 - 6 所示的电路。只闭合开关
$ S_2 $
时,两灯串联；闭合开关$ S_1 $、$ S_3 $
、断开开关$ S_2 $
时,两灯并联。不允许同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $,否则电路将会出现短路
故障。答案
只闭合开关 $ S_2 $ 时，两灯串联；闭合开关 $ S_1 $、$ S_3 $，断开开关 $ S_2 $ 时，两灯并联。不允许同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $，否则电路将会出现短路故障。
第一个空填 $ S_2 $；
第二个空填 $ S_1 $、$ S_3 $；
第三个空填 $ S_2 $；
第四个空填短路。
即答案为 $ S_2 $；$ S_1 $、$ S_3 $；$ S_2 $；短路。
第一个空填 $ S_2 $；
第二个空填 $ S_1 $、$ S_3 $；
第三个空填 $ S_2 $；
第四个空填短路。
即答案为 $ S_2 $；$ S_1 $、$ S_3 $；$ S_2 $；短路。
解析
1. 当只闭合开关 $ S_2 $ 时，电流从电源正极经过 $ S_2 $ 后依次经过 $ L_1 $ 和 $ L_2 $，再回到电源负极，两灯串联。
2. 当闭合开关 $ S_1 $ 和 $ S_3 $，断开开关 $ S_2 $ 时，电流从电源正极分成两路，一路经过 $ L_1 $ 和 $ S_3 $，另一路经过 $ S_1 $ 和 $ L_2 $，然后汇合回到电源负极，两灯并联。
3. 如果同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $，电流将不经过用电器直接从电源正极回到负极，形成短路。
2. 当闭合开关 $ S_1 $ 和 $ S_3 $，断开开关 $ S_2 $ 时，电流从电源正极分成两路，一路经过 $ L_1 $ 和 $ S_3 $，另一路经过 $ S_1 $ 和 $ L_2 $，然后汇合回到电源负极，两灯并联。
3. 如果同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $，电流将不经过用电器直接从电源正极回到负极，形成短路。
