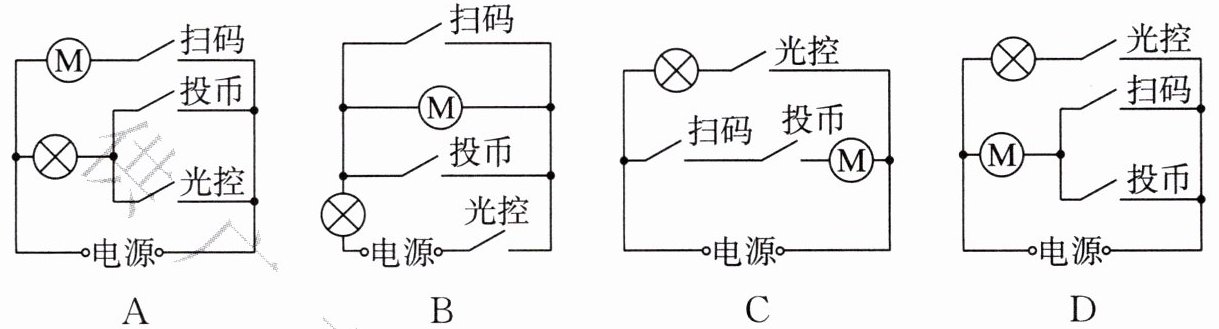

4. 党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养,开展了 STEM 科创教育,在此期间,科创小组自制了“冰激凌自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务；当光线较暗时,光控开关闭合,还可以提供照明。下列电路设计符合该要求的是()

A.
B.
C.
D.

D

解：扫码或投币完成自动出售服务，扫码开关与投币开关并联后控制电动机；光线较暗时光控开关闭合提供照明，光控开关控制照明灯；电动机与照明灯并联。符合要求的电路为D。
答案：D

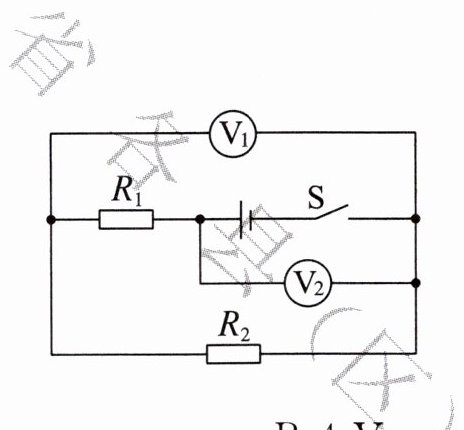

5. 如图所示的电路中,闭合开关 S,已知电压表 $V_{1}$ 的示数为 2 V,电压表 $V_{2}$ 的示数为 6 V,则 $R_{1}$ 两端的电压为()


A.2 V
B.4 V
C.6 V
D.10 V

B [解析]由题图可知，闭合开关S，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源电压。已知电压表V1的示数为2V，即R2两端的电压U2=2V，电压表V2的示数为6V，即电源电压U = 6V。由于串联电路两端的电压等于各部分用电器两端的电压之和，所以R1两端的电压U1=U - U2=6V - 2V = 4V，B正确。

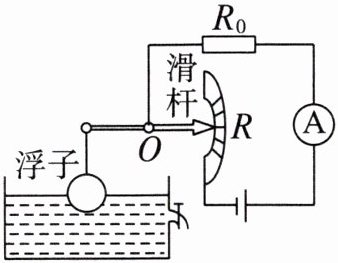

6. 下图是一种测定油箱内油量的装置。其中 R 是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片 R 两端之间滑动。下列说法错误的是()

A.定值电阻 $R_{0}$ 和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零

D

解：
A. 由图知，电流路径唯一，$R_0$与$R$串联，A正确；
B. 油量减少→浮子下降→杠杆左端下降→右端滑片上移→$R$接入电路长度变长→电阻变大，B正确；
C. 油量增加→浮子上升→杠杆左端上升→右端滑片下移→$R$接入电路电阻变小→总电阻$R_{总}=R_0+R$变小→电源电压$U$不变，由$I=\frac{U}{R_{总}}$知电流变大，电流表示数变大，C正确；
D. 油箱无油时，浮子最低→滑片在$R$最上端，$R$接入电阻最大，但$R_0$与$R$仍串联，电路总电阻不为零，电流$I=\frac{U}{R_0+R}\neq0$，电流表示数不为零，D错误。
答案：D
