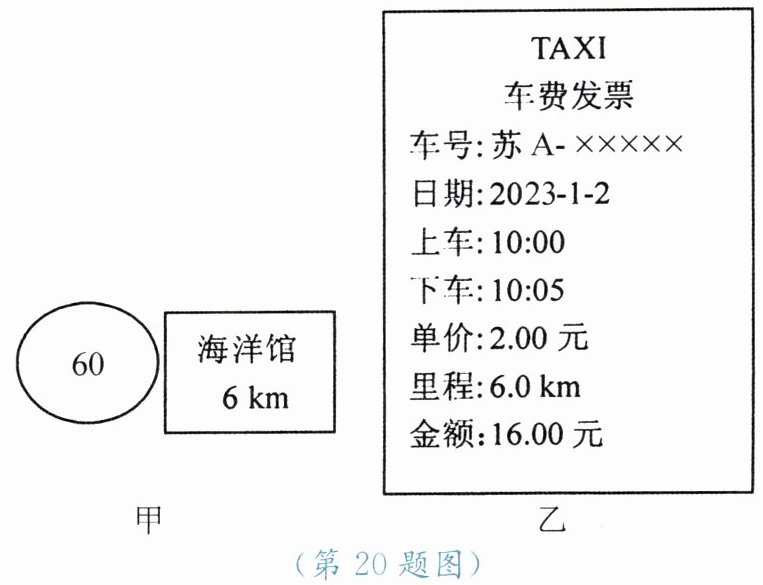

20. (10分)元旦假期,小军随父母到南京旅游。从植物园出来后,小军看到如图甲所示的标志牌。在乘出租车去海洋馆的路上,小军感觉到出租车开得过快,下车后小军凭乘车的发票(如图乙所示)举报了驾驶员超速行驶的违法行为。请你思考后回答下列问题。
（1）若3 km内的价格为起步价,则该出租车的起步价为多少?
（2）在去海洋馆的过程中,出租车有没有超速行驶?若超速,则超速多少?

（第20题图）

20.（1）10元 （2）超速 12 km/h

21.（每空2分，共14分）技能与应用题。

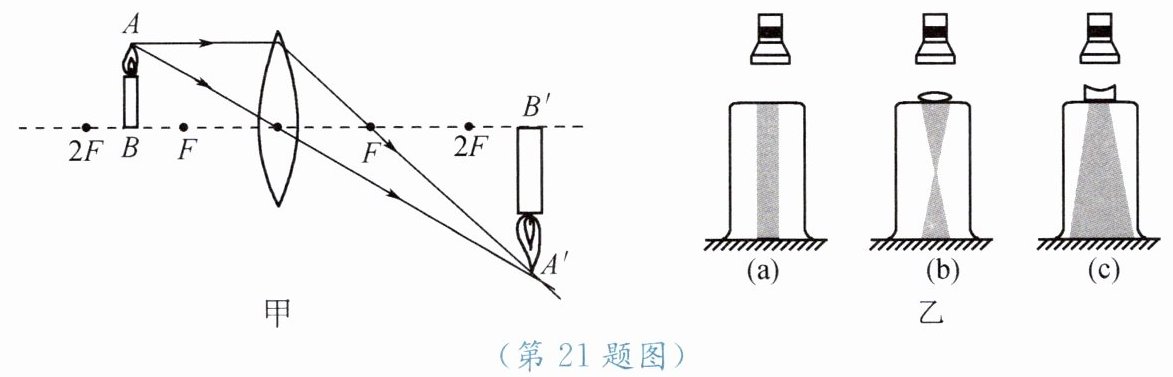

（1）赵亮利用光路图作出了当蜡烛位于一倍焦距和二倍焦距之间时成像的情况，如图所示。实际上，从烛焰A点发出的无数条光线透过凸透镜发生折射后，都在A'点会聚，A'点就是A点所成的像。赵亮在作图时选择的是两条特殊光线，如图甲所示，其中一条是“经过光心的光线，经透镜后不改变传播方向，继续沿直线传播”。请你仿照画线部分，对另一条光线进行描述：。

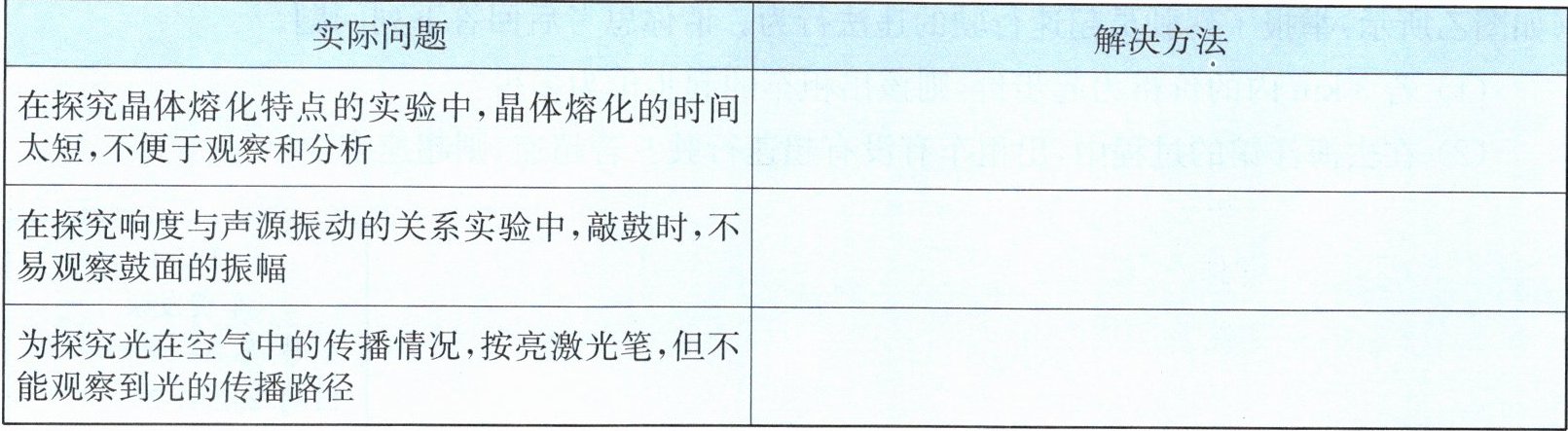

（2）下表列出的是在进行探究实验时遇到的一些实际问题，请你把解决问题的方法填写在表中对应的空格里。

（3）一个大烧杯倒扣在桌面上，烧杯内充有烟雾，用手电筒通过杯底自上而下照射，调节手电筒，使通过烟雾的光成粗细均匀的柱形光束，如图乙(a)所示。
① 在烧杯内充以烟雾，是利用了烟雾微粒对光的来显示光通过的路径。
② 在烧杯底放一个凸透镜，观察到的现象如图乙(b)所示，说明凸透镜对光有作用。
③ 在烧杯底放一个凹透镜，观察到的现象如图乙(c)所示，说明凹透镜对光有作用。

21.（1）平行于主光轴的光线经过透镜后会聚于焦点
（2）
| 实际问题 | 解决方法 |
| --- | --- |
| 在探究晶体熔化特点的实验中,晶体熔化的时间太短，不便于观察和分析 | 可以增加待熔化晶体的质量，也可改用小火缓慢加热 |
| 在探究响度与声源振动的关系实验中,敲鼓时,不易观察鼓面的振幅 | 可以在鼓面撒一些红豆 |
| 为探究光在空气中的传播情况,按亮激光笔,但不能观察到光的传播路径 | 可以在光的传播路径上喷烟雾 |
（3）① 漫反射 ② 会聚 ③ 发散
