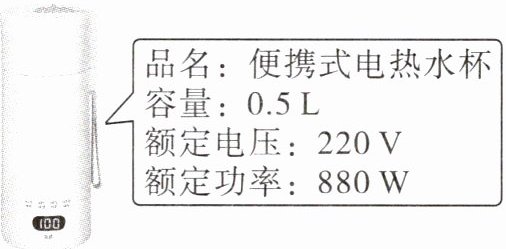

7.(2024·陕西中考)右图是小明家新购置的便携式电热水杯及其相关参数。
(1)电热水杯正常工作时的电流是多少？
(2)电热水杯正常工作时，其加热电阻阻值是多少？
(1)电热水杯正常工作时的电流是多少？
(2)电热水杯正常工作时，其加热电阻阻值是多少？
答案
(1) 4 A
(2) 55 Ω
(2) 55 Ω
8. (2025·四川绵阳中考)取一个标有“36 V 18 W”字样的灯泡，直接接在电压为40 V的电源两端，它发光强烈；将其与阻值为R的定值电阻一起接在电压为40 V的电源两端，灯泡恰能正常发光。
(1)求灯泡的额定电流和正常发光时的电阻。
(2)判断灯泡与定值电阻是串联的还是并联的，并求定值电阻的阻值R。
(1)求灯泡的额定电流和正常发光时的电阻。
(2)判断灯泡与定值电阻是串联的还是并联的，并求定值电阻的阻值R。
答案
8. (1) 0.5 A 72 Ω
(2) 串联 8 Ω
(2) 串联 8 Ω

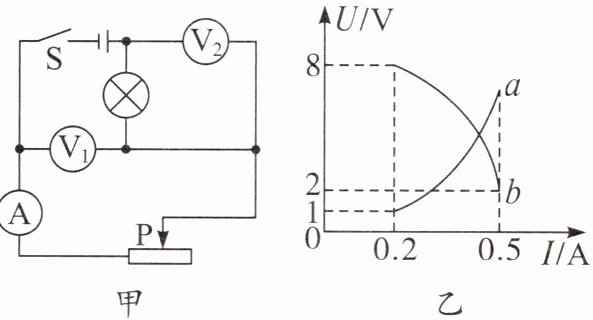

9.(2024·内蒙古中考)如图甲所示的电路中,电源电压恒定,闭合开关S,将滑动变阻器的滑片P从最右端滑至使灯泡正常发光的位置,两电压表示数与电流表示数变化的关系图像如图乙所示,则下列说法正确的是 (
A.b曲线表示电压表V₂示数与电流表示数变化的关系图像
B.电源电压为8 V
C.滑动变阻器接入电路的阻值范围是2~40 Ω
D.灯泡的额定功率为3.5 W
D
)A.b曲线表示电压表V₂示数与电流表示数变化的关系图像
B.电源电压为8 V
C.滑动变阻器接入电路的阻值范围是2~40 Ω
D.灯泡的额定功率为3.5 W
答案
9. D
